IPv6 Web Server Example

WebServer-Adafruit (https://github.com/WIZnet-ArduinoEthernet/WebServer-Adafruit) W6100의 IPv4, IPv6 Dual Stack을 이용한 WebServer Example 입니다.

Browser로 접속하면 Host의 IPv4 또는 IPv6 주소가 Adafruit의 OLED SSD1306에 출력됩니다.

WIZnet Ethernet Library IPv6

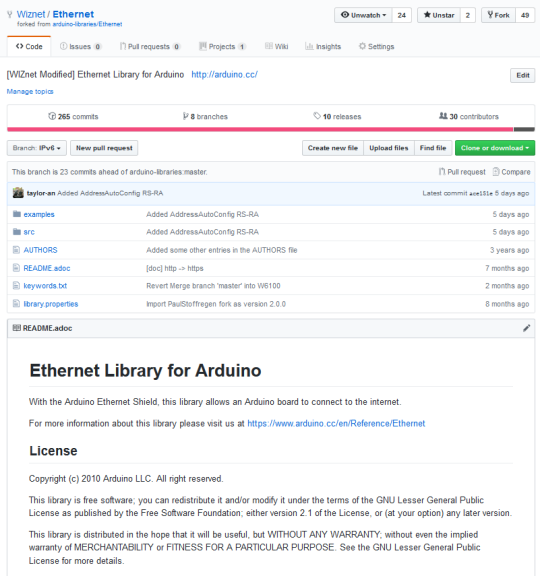

Github WIZnet Arduino Ethernet Library (https://github.com/Wiznet/Ethernet)

IPv6 Branch를 선택합니다.

Arduino IDE를 Default로 설치하면 Library Manager를 통해 Download한 Library는

‘C:\Users\Your ID\Documents\Arduino\libraries’에 위치 합니다.

Download한 WIZnet Arduino Ethernet Library가 아래와 같은 경로를 갖도록 합니다.

C:\Users\Your ID\Documents\Arduino\libraries\Ethernet

Adafruit GFX Library

Adafruit GFX Library (https://github.com/adafruit/Adafruit-GFX-Library)

Version 1.4.2로 Test 하였습니다.

Library Manager를 통해 Download 합니다.

Adafruit SSD1306 Library

Adafruit SSD1306 Library (https://github.com/adafruit/Adafruit_SSD1306)

Version 1.2.9로 Test 하였습니다.

Library Manager를 통해 Download 합니다.

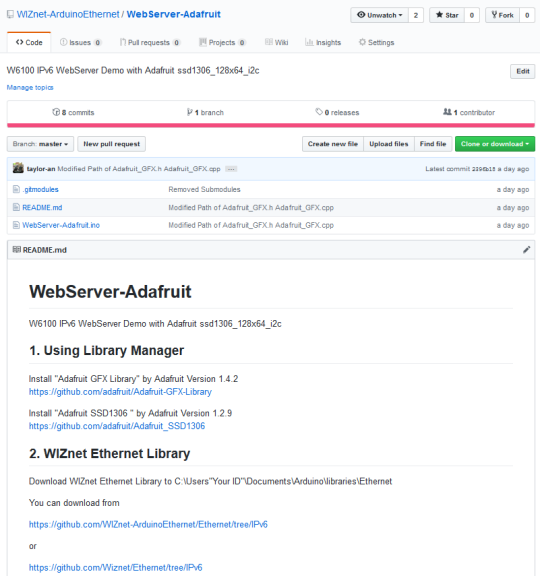

WebServer-Adafruit

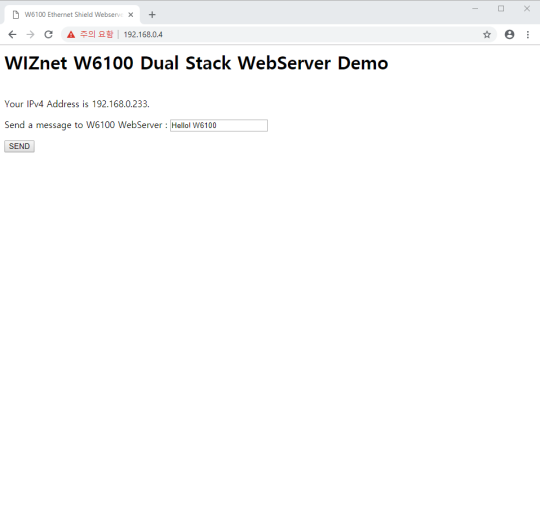

WebServer-Adafruit Download하고, 실행하여 WebServer를 실행합니다. WebServer-Adafruit는 Web Browser로 접속하면 Host의 IPv4 또는 IPv6 주소를 Adafruit의 OLED SSD1306에 출력합니다. 그리고 Message를 전송할 수도 있습니다.

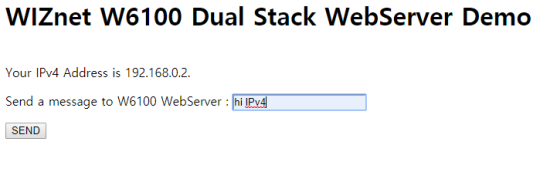

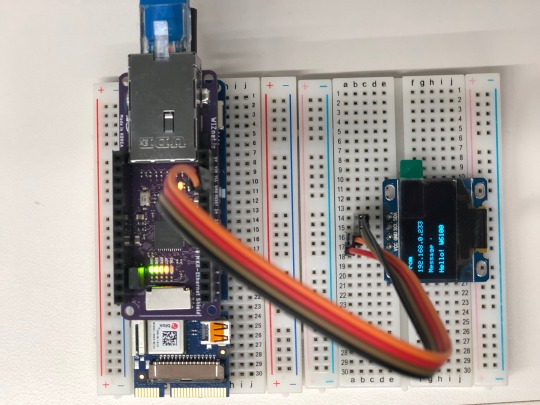

IPv4 Test

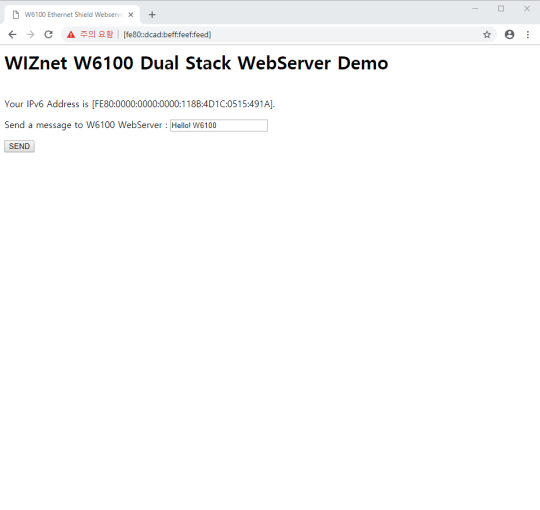

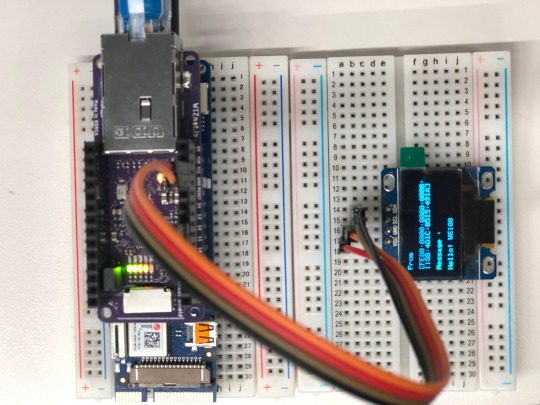

IPv6 LLA

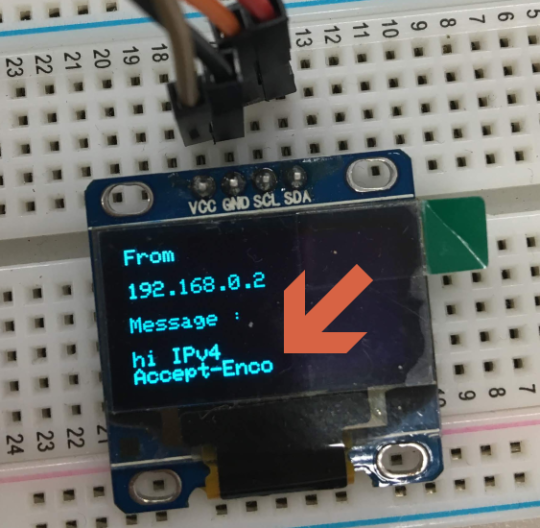

Bug 발견

버그가 발견되었다. 이젠 직접 본격적으로 라이브러리나 예제를 개선해 볼까나~~

메시지를 출력하는 과정에서 메시지 이외의 패킷 내용이 표기되어 이를 수정하고자 한다.

일단, 이 예제를 Clone 하여 자신의 로컬 PC에 개발 환경을 구축하고, 문제가 있는 부분을 빨리 수정한다. (남들이 하기전에 82828282)

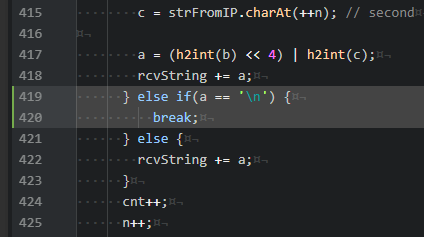

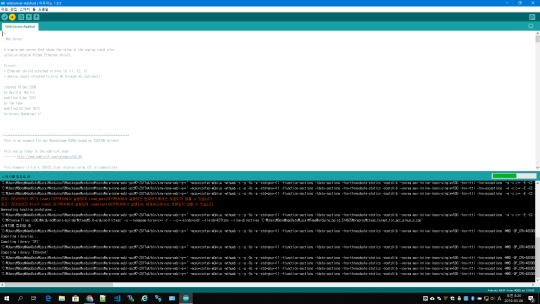

다행이 아주 간단하게 해결 할 수 있었다. 메시지의 끝을 체크하는 코드를 추가하여 테스트 해보자..우선 컴파일

다운로드 후 실행..다시 해볼까?

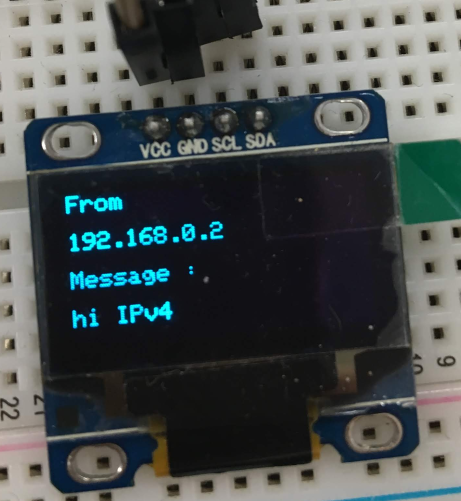

결과는 아래와 같이 동작이 잘 되었다.

그럼 이제 GitHub 저장소를 업데이트 해보자.

Reusable Library Update

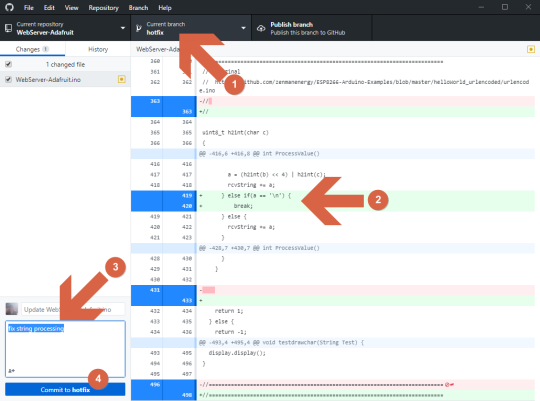

Clone 되어 있는 환경에서 일단 “hotfix” 라는 브랜치를 만들어, 로컬에서 테스트 한 코드를 수정해서 commit 을 진행한다.

이미 테스트해서 검증한 소스이므로, 검증 과정은 생략하고 (원래는 이 부분이 가장 중요하다) 이제 master branch로 pull request를 진행해 본다.

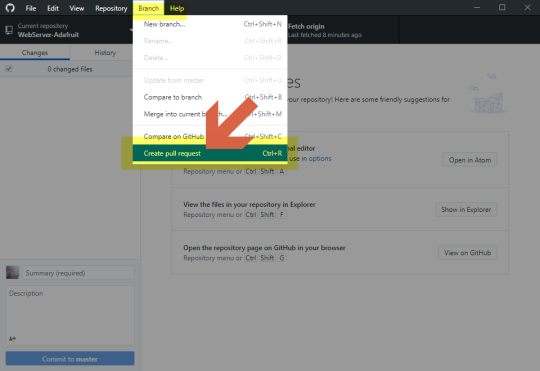

메뉴에서 간단하게 선택하면 된다.

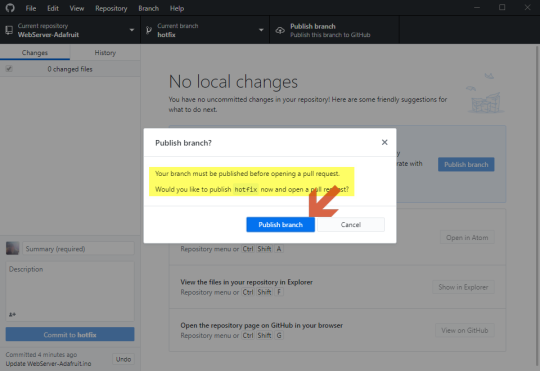

이 과정에서 “hotfix” 브랜치로 작업을 진행했고, 저장소에는 이 브랜치가 없으므로 이 정보를 먼저 업데이트 한다는 메시지가 뜬다. 그냥 “Publish” 하고 진행하면 된다.

이 과정이 종료되면, 브라우저가 GitHub 사이트를 띄우면서 Pull request 과정을 진행하게 된다.

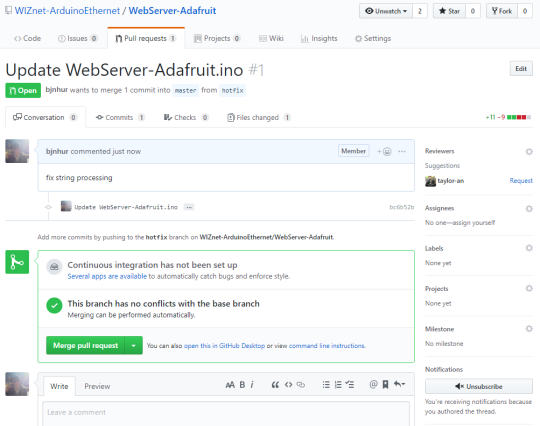

Pull request 를 보내면, 아래 그림처럼 Pull request 를 처리해서 “Merge” 할지 말지 처리하는 버튼이 아래와 같이 등장하게 된다.

관리자는 코드 리뷰를 먼저하고, 이 코드를 수용할 지 아닌지 결정하면 된다. 해당 코드는 일단 검증이 된 관계로 바로 “Merge” 과정을 진행해 보자.

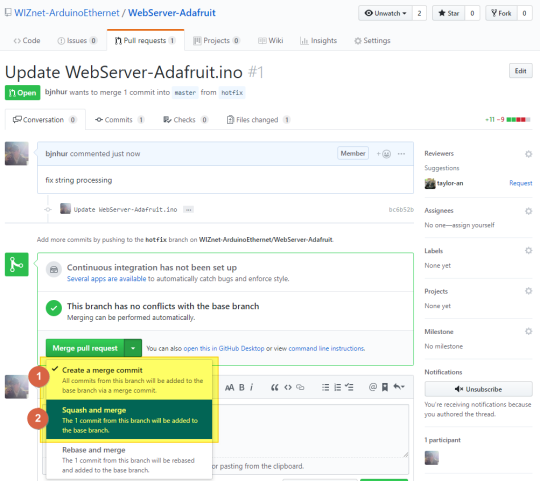

아래와 같이 “Merge” 버튼을 누르면 아래와 같이 2가지 중에 하나를 선택해야 한다.

개발 브랜치의 Commit 내용을 전부 가지고 Merge를 할 것이냐, 아니면 1개의 commit 으로 생략해서 Merge를 할 것이냐 선택을 하는 것이다.

우리는 Merge comment 를 추가로 입력할 수 있으므로, 일반적으로 “2번”을 선택하도록 한다. (중요한 commit 이 남아야 한다면 반드시 “1번”을 선택하도록!!!)

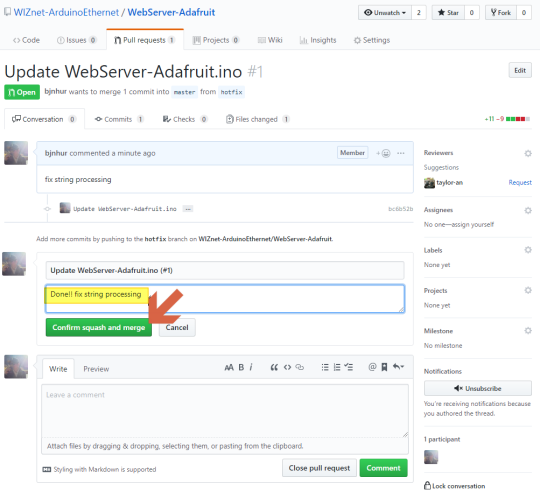

자 그럼, Merge comment를 추가하고 아래와 같이 버튼을 눌러 master 브랜치를 업데이트 해보자.

그럼 성공되었다는 메시지와 함께 요청한 Pull request 는 자동으로 close 된다.

여기서 잠깐!! 작업한 “hotfix” 브랜치는 더이상 필요가 없으므로 위의 그림의 “Delete branch”를 눌러 삭제하는 것이 좋다.

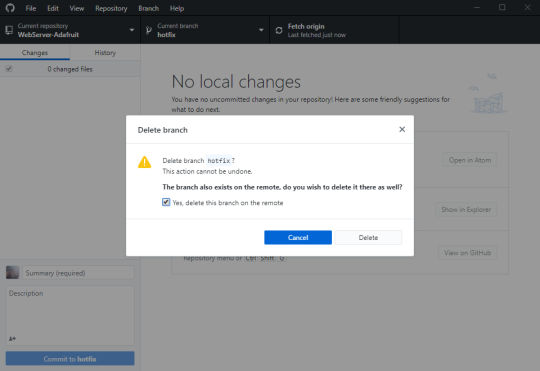

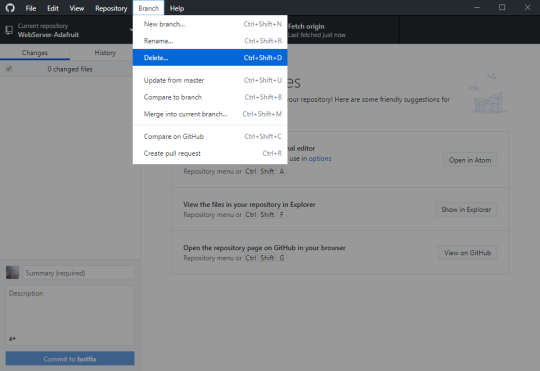

이 삭제 과정은 로컬에서 아래 그림과 같이 수행해도 된다.

당연히 GitHub 저장소에 있는 브랜치도 같이 삭제하는 것이 좋겠죠 ^^.

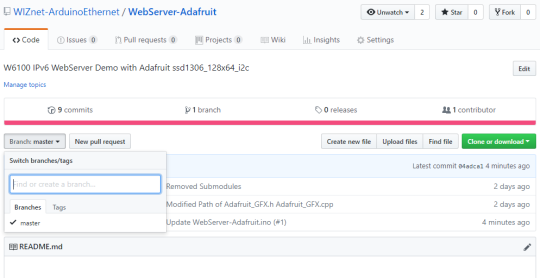

이제 아주 깨끗해진 저장소를 볼 수 있다.

이상, GitHub 저장소에 오픈된 라이브러리의 활용법과 기여를 하는 방법에 대해 모든 과정을 살펴보았다. 이젠 자신있게 똘똘한 자식들을 많이 만들어 보자. 보물 찾으러 고고!!
