Huaca Pucllana (Lima-Perú) - Dibujo a mano

[arquitectura322-blog]

Huaca Pucllana - Visita de estudio

La Huaca Pucllana, ubicada actualmente en el distrito de Miraflores ,Lima-Perú, fue perteneciente desde un comienzo a la cultura Lima (400 dc.) que demoro en construirse de 200 a 250 años. No  era una ciudadela sino mas bien era un centro religioso donde solo tenían acceso algunos sacerdotes.

Arquitectura:

Desarrollaron un sistema anti-sísmico en el lugar utilizando adobes hechos a mano de tamaños variados, y los colocaban en diagonal en varias filas en todo el muro ( hasta 3 o 4 metros de altura), para imaginarlo, era como un ver un estantes lleno de libros.Estos adobes no estaban totalmente juntos , y el espacio que había entre ellos estaba rellenado con el mismo material.

      -Adobes: hechos a mano, utilizaban barro y conchas de mar trituradas para                         que le diera más fortaleza al adobe.

Por otro lado , La pirámide principal , no era hueca, era maciza. Utilizaban el sistema de relleno donde primero hacían los muros del perímetro y luego rellenaban con piedra de río y tierra. Esta pirámide era de mucha importancia ya que ellos se sentían mas cerca al cielo y desde arriba podían tener control de todo.

La distribución del lugar se compara actualmente por algunos historiadores con el centro de Lima ya que poseen espacios de administración , plazas y catedral (pirámide).

Se cree que en un principio los muros estaban pintados de color amarillo, y este pigmento lo conseguían de la mezcla de limonita y aceite de pescado.

Cultura:

En un principio el lugar fue construido por la cultura Lima , pero luego fue invadido por el imperio Wari y finalmente por la cultura Ichma (Pachacamac)

[arquitectura322-blog]

Maqueta Parcial - Fotos

[arquitectura322-blog]

SUM en la Selva - Parcial

El encargo consistió en diseñar una sala de usos múltiples en la selva peruana usando medidas mínimas, y trabajando con sistema de ventilación e iluminación en un terreno inundable.

Características del proyecto:

SUM (sala de usos múltiples) debe contener:sala de charlas,taller colectivo, comedor popular , vaso de leche.

Oficinas+4m

Cocina+4m

Servicios Higiénicos +4m

Espacio intermedio (inundable) +1m

El proyecto debía desarrollarse dentro de un parámetro de 15 x 15 x 10 metros de altura. Diseñamos los espacios y para luego enfocarnos en la estructura de madera. En mi caso , decidí utilizar una composición de listones de madera para mis columnas y mis vigas. Después, nos enfocamos en el cerramiento de los espacios (opaco y translucido) y cómo plantear este para que nos ayude con las necesarias ventilación e iluminación. Finalmente, trabajamos en el  techo que debía ser inclinado por las lluvias de la selva, y su estructura la hice mediante un sistema de tijerales con viguetas.

[arquitectura322-blog]

Vivienda mínima en el desierto - Maqueta a contraluz

La maqueta:

Primero hicimos la maqueta en tecnopor

Luego hicimos el negativo de nuestra maqueta

una vez listo el negativo , hacíamos el voceada de yeso

Finalmente, nos queda la maqueta  en yeso escala 1/50  ( material macizo  y duro ) utilizando también el método de  de polivalencias, texturas , dobles alturas, diferentes tipos de espacio,etc.

[arquitectura322-blog]

Vivienda mínima en el desierto - Isometrías

Las isometrías  cortadas nos permiten poder apreciar el interior de la casa y sus subdivisiones. Además, gracias a la sombra se puede entender la dirección y la manera en que la luz penetra en el espacio, aparte nos demuestra profundidad.

- El corte fugado de la escalera me pareció interesante porque fue una de las parte complicadas  del diseño pero logré mi objetivo que era que esta escalera también tenga iluminación natural gracias al vano lateral y así el espacio se puede apreciar mejor.

[arquitectura322-blog]

Vivienda mínima en el desierto -Elevaciones/ Vistas

[arquitectura322-blog]

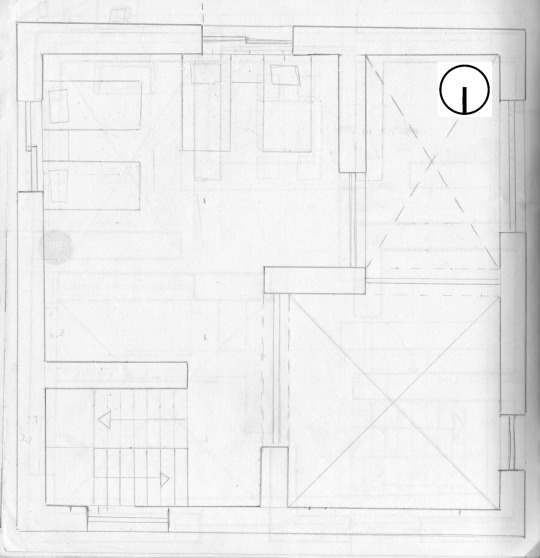

Vivienda mínima en el desierto - Plantas

Mi primer piso contiene la sala de doble altura, el comedor , la cocina , el baño y el patio de doble altura  sin techo donde también está el almacenamiento de agua para abastecer a la zona húmeda de la casa.

En el segundo piso ubiqué el gran dormitorio principal con vista a la sala y al patio.

El Norte: ubicado de esa manera ya que el sol ilumina durante el día el lado este donde estratégicamente coloqué dos mamparas de doble altura ( una en la sala y otra en el patio) para que  permitan una gran entrada de luz y las personas puedan usar y disfrutar de la iluminación natural, y además para que  retengan  el calor durante todo el día y así cuando el sol se encuentre en posición oeste  no haya ningún problema con el frío.

[arquitectura322-blog]

Vivienda mínima en el desierto

El objetivo de este ejercicio  fue diseñar  una vivienda (con medidas mínims  de 9 x 9 x 6 m. en escala 1/50 en material macizo (adobe) situándola en el desierto sur de Lima. El objetivo es  diseñar tomando en cuenta la luz, el paisaje y las condiciones del clima.

Zonificación:

El símbolo nos ayuda a representar la principales divisiones de nuestro volúmen. No es detallado ya que es solo  es para mostrar ubicación. En mi caso , mis divisiones tienen proporciones de 2 : 2 : 2.

[arquitectura322-blog]

Fenómeno del niño - Refugio de emergencia

El objetivo de este ejercicio fue diseñar una vivienda  de emergencia para 4 personas  de medidas mínimas que pueda resistir cualquier tipo de clima extremo . Debía caber en un container (10 x 2.5 x 2.4 m. en escala 1/50 ) y poder desplegarse o montarse fácilmente.
