Projekt: Modell och illustration av utvecklingsområde

[johanmood]

Projekt; Gatumiljö och gestaltning

Under början av 2025 studerades möjligheterna att reducera bredden på en gata till förmån för utökning av förgårdsmark för flerbostadshus. Fastigheterna var knappt 4 meter djupa fram till en 1,5 meter bred trottoar. Därefter fanns det nära 8 meter breda gaturummet.

Gatan smalades av till mellan 4,5 - 6 meter och försågs med överfart för cyklister och gående. Trottoaren gjordes breda och avskärmades genomen en trädallé. Samma trädstruktur ritades inom fastigheterna. Bostäderna på bottenplanet kunde ges större uteplatser, och huvudentréerna är tydligt markerade med planteringar och nya dörrar.

Förslaget innebär även omformning av parkeringsplatsen på västra sidan av gatan. Genom att halvera dess yta kan den anpassas till antalet bostäder, och ge plats för en stör lekplats, dagvattendammar och hög andel grönska. Sammantaget en fin utsikt och vistelsemiljö för de boende.

Rapport med bilagor och illustrationer

[johanmood]

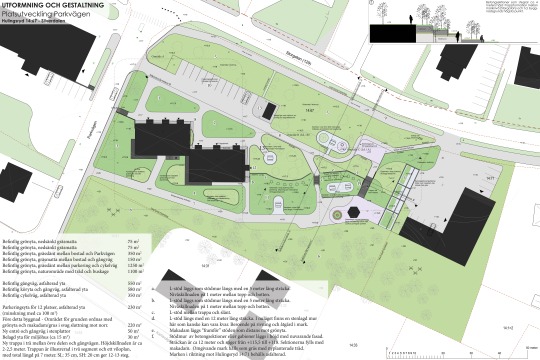

Projekt: Urban gestaltning och platsutveckling

Under våren 2025 studerades användningsområden för marken som lämnas efter att två flerbostadshus rivs. Materialet syftade vara illustrativt och vägledande, likt en idébank, för både direkta åtgärder och långsiktig utveckling.

Det rum som bildas mellan husen har här föreslagits till en kuperad parkmiljö som tjänar som vardagsrum för resterande bostäder men även en plats för möten och aktiviteter för allmänheten. Bostadsområdets gångvägar används sedan tidigare som ett stråk genom orten, vilket gjorde det viktigt att beakta platsens egenskaper även ur bredare perspektiv. Samtidigt kunde parkeringsytor och andra hårdgjorda ytor reduceras till följd av att bostadsbeståndet minskar.

Det omfattande området bryts i förslaget upp i fler olika rum. Sittplatser, grillplatser, torgytor och utsiktsplatser finns utspridda men sammanbundna genom kuperad miljö av gräs, grus och planteringar. Förslaget presenteras i sektioner och 3D-bilder tillsammans med illustrationsplanen.

Rapport och illustrationer - Parkvägen

[johanmood]

Projekt: Ombyggnadsförslag för bostäder, interiör och exteriör

Kompendium (A3)

[johanmood]

Projekt: Uppmätning och omvandlingsförslag

Under hösten 2024 har det kommunala bostadsbolaget inventerat sitt bestånd och gett uppdrag om att utreda möjligheten att omställa ett flertal av sina gruppboenden till hyresrätter. Byggnaden är en konceptmodell som återkommer i flera orter efter upphandling och byggnationer på 90-talet.

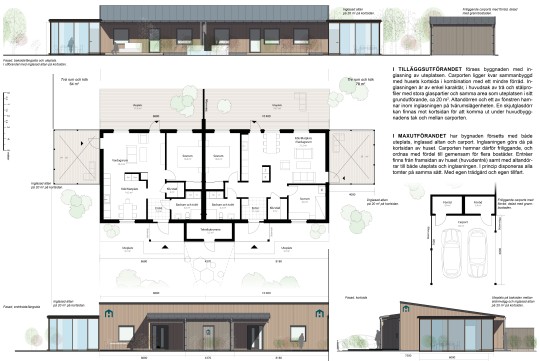

I ett första skede avritades befintlig byggnad exteriört och interiört. Fasader och planlösningar studerades utifrån befintliga förutsättningar för att avgränsa vad som är möjligt att omvandla eller tvingat att bevara, exempelvis viss dörrplacering eller bärande väggar. Originalhandlingarna var av äldre slag och inte digitaliserade, vilket krävde uppmätning. Därefter kunde olika alternativ tas fram för omställningen.

Det fjärde alternativet bedömdes vara ett bra koncept. Förslaget förhåller sig till befintliga placeringar av vatten- och avloppsanslutningar, placeringar av kök och badrum. Befintlig fönster- och dörrplacering var styrande för att ge så låg påverkan på konstruktionen som möjligt. I vissa lägen där det finns altandörr ritades istället ytterdörr. Där ett tidigare fönster fanns blev en ny altandörr eller vice versa. Eftersom gruppbostaden tidigare haft gemensamma rum och funktioner, som tvättstuga, eller personalutrymmen och kapprum fanns flera odefinierade ytor att rita helt ny interiör för.

I det slutliga alternativet blev entréerna samlade mot norra långsidan, utom för de två sydligaste bostäderna, som istället får entré från kortsidorna. Utemiljön justeras för gemensam gård mot parkeringen och egen uteplats i anslutning till entré eller altandörr. För de två mellersta bostäderna ritades möjligheten att bygga till det södra "mellanrummet" i H-formen med inglasade altaner.

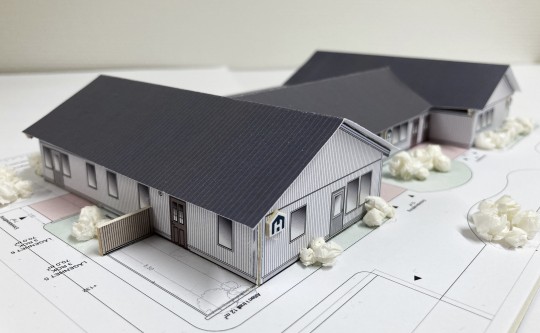

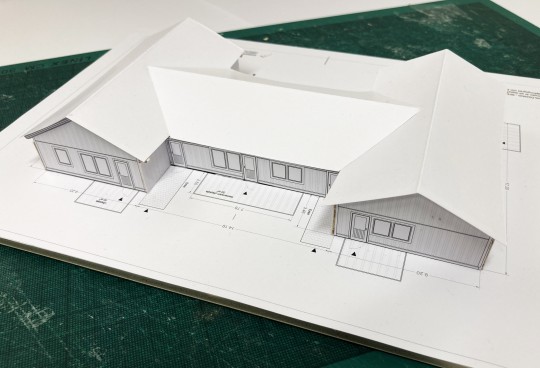

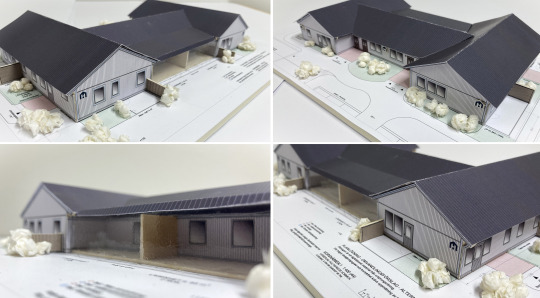

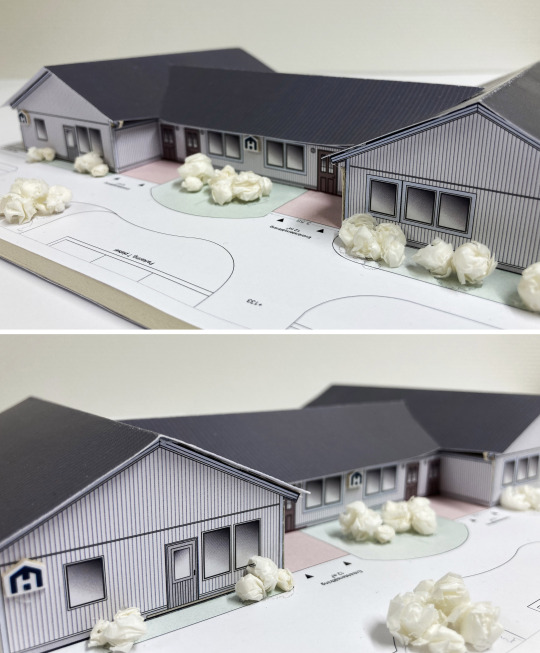

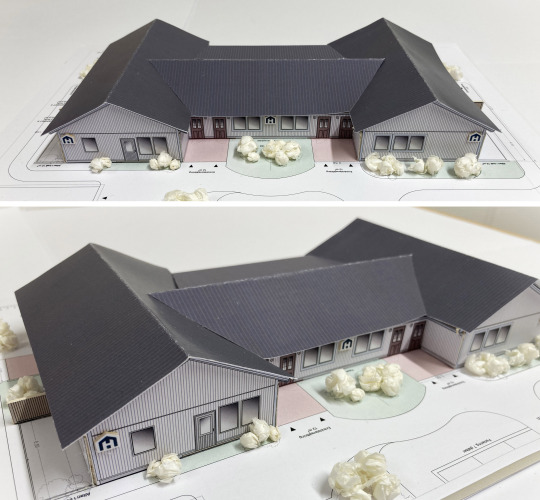

Till projektet hör två skalmodeller i 1:400. Den första visar befintlig byggnad medan den andra redovisar byggnaden enligt omvandlingsalternativet. Modellerna fokuseras till att presentera exteriören, men samtidigt kan taken tas av för att läsa planlösningen inuti modellen.

[johanmood]

Projekt: Modell och presentation - Skolutbyggnad

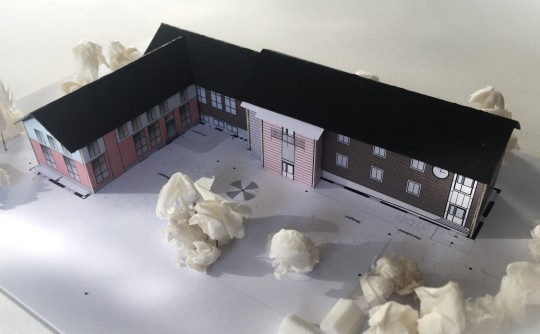

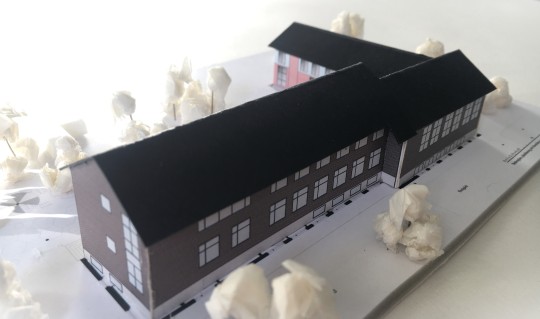

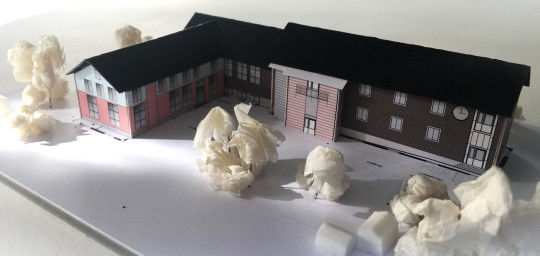

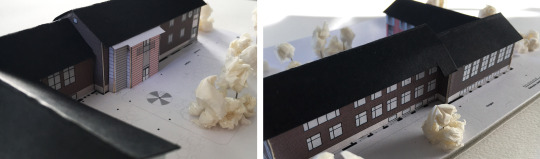

Till komplement för ett tidigare material för utbyggnad av en skola togs en skalmodell fram. Här är befintlig skolbyggnad utbyggd med en ny sektion mot nordväst. Området för utbyggnad sammanfaller med en äldre gymnastiksal med ungefär 6 meters byggnadshöjd. Marken utgörs av gräsmatta och odefinierad yta i utkanten av en skolgård. Utbyggnaden kunde därför "dockas an" i befintlig byggnad och göras i två våningsplan. Volymen är tänkt att vara av modernare fasadmaterial men av färger som förhåller sig till det mörkröda teglet och svarta plåttaken. Samtidigt bildas en inramning av skolgården, men ny entré mot väster.

Projektet syftar i helhet ge möjlighet för nybyggnation av en förskola samt utbyggnad av grundskolan. På fastigheten står i nuläget en större modulbyggnad som avses tas bort. Här finns matsal, tillagningskök och personalutrymmen som istället läggs i utbyggnaden.

[johanmood]

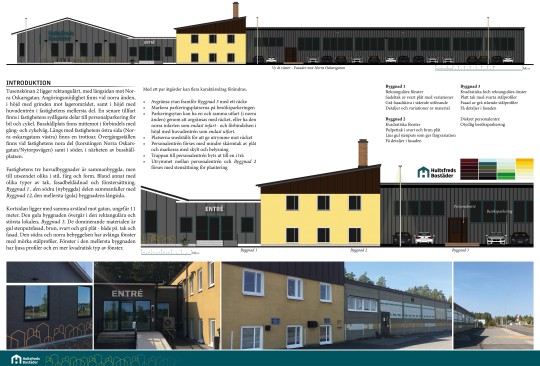

Projekt: Gestaltning och färgsättning

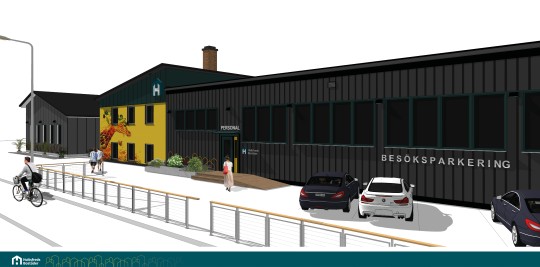

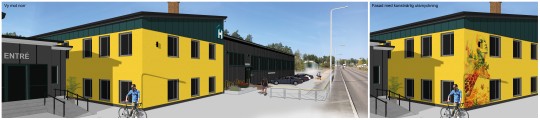

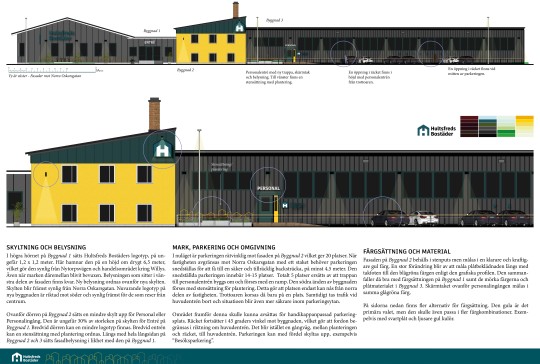

Under hösten 2024 gjordes ett omvandlingsförslag för exteriören av ett kontorshus. Byggnaden sammanfaller med en nybyggd kontorsbyggnad. För att befintlig bebyggelse skulle sammanfalla med detta togs idéer om gestaltning fram för den mellersta byggnaden samt en större byggnad i norr. Denna innehåller lager och förråd för verksamheten.

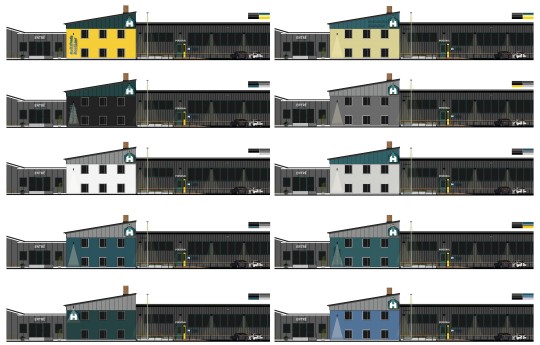

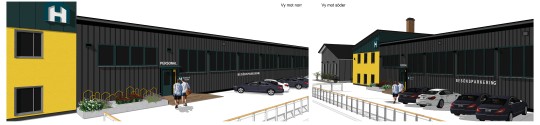

Byggnaderna gavs ett flertal alternativ för inspiration, med olika färger och placering av belysning, skyltar och fönster. Entréer markerades med belysning och planteringar. Parkeringsytan avskärmades från den allmänna trottoaren och gatan, och delades upp i två olika delar - besöksparkering för längre besök respektive korta. Utemiljön illustrerades för snedställd parkering, avgränsande räcken, markbelysning och grönstruktur.

Gestaltningsprogram (PDF 20 mb)

[johanmood]

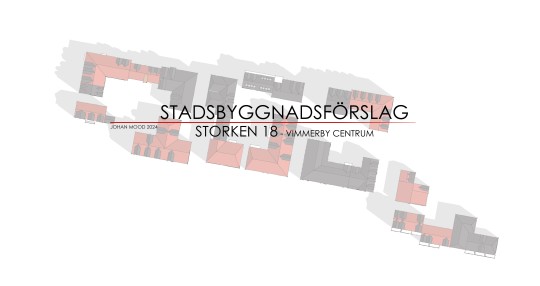

Projekt: Stadsbyggnadsförslag Vimmerby

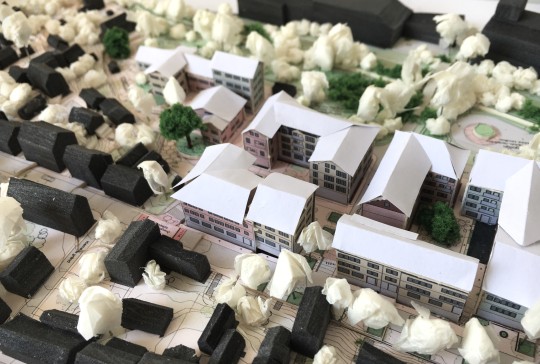

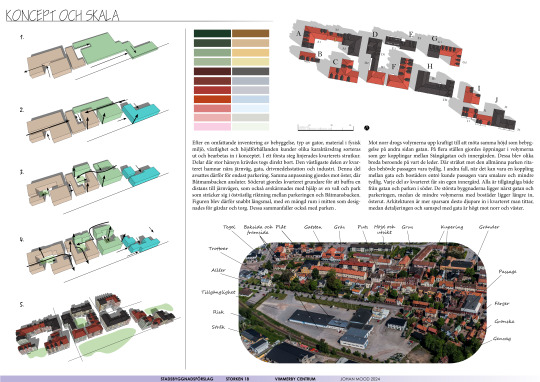

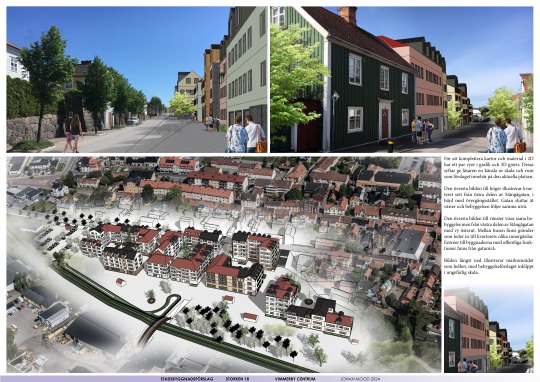

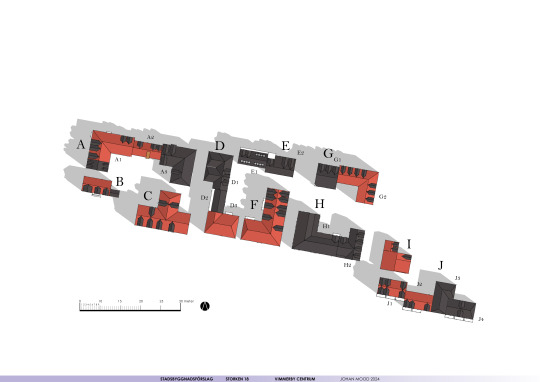

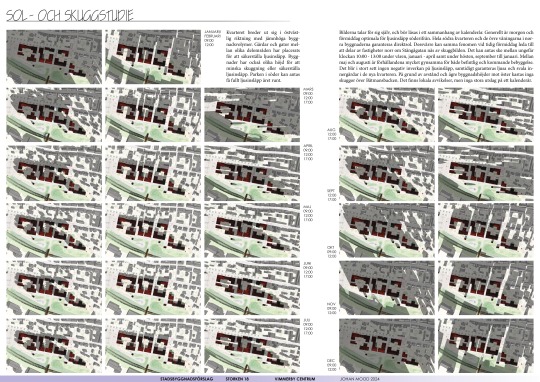

Under våren 2024 togs stadsbyggnadsförslaget fram för den före detta industritomten i stadens centrum. Området är omfattande och illustrerades därför för att kunna byggas ut i etapper enligt vissa principer. Längst i öster sammanfaller kvarteret med bebyggelse inom riksintresset för kulturmiljövården, och ett flertal byggnadsminnen. Här behöver skalan vara som minst och arkitekturen som högst anpassad. I kvarterets mellersta del tillåts en högre skala som kan harmonisera med både ett kuperande landskap och höga stenbyggnader norr om Stångågatan. All bebyggelse längs med lokalgatan hamnar i suterräng, med entréer från gatan mellan alléträden.

Längst västerut sjunker skala igen. Här är stadens osynliga slutpunkt, i linje med järnvägspassage och ett mer industriellt eller verksamhetspräglat område. Parkering, park, dagvattendammar och avledning på yta genom stora diken, bullervallar mot järnvägen och attraktiva innergårdar. Förslaget innehåller det mesta och syftar vara just detta - en idébank för framtida projekt.

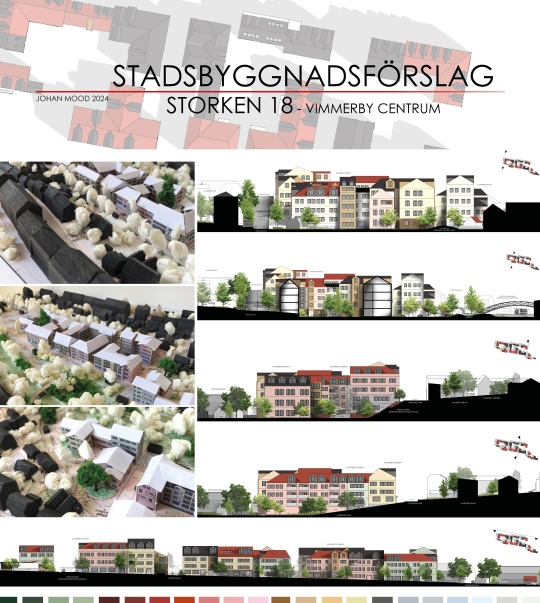

Materialet är sammanställt i en PDF som nås via denna länk: Stadsbyggnadsförslag - Storken 18 - Vimmerby 2024

[johanmood]

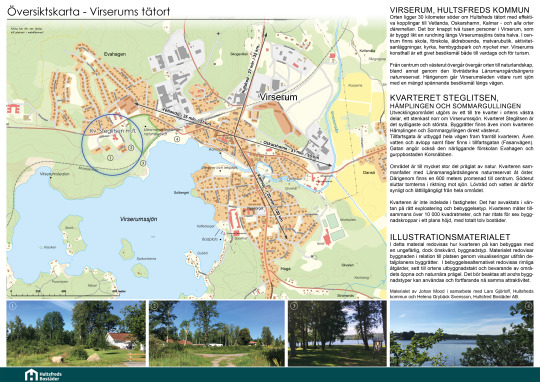

Projekt; Stadsbyggnadsförslag och upphandlingsmaterial

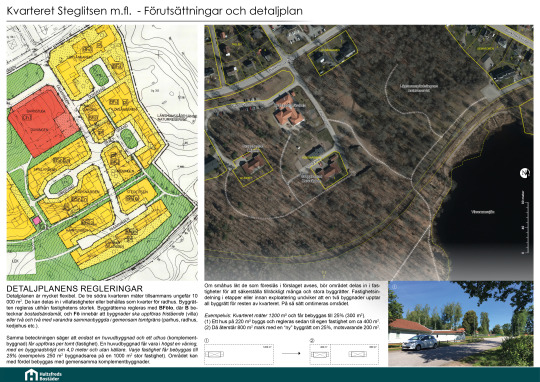

Under sommaren 2024 inventerades befintliga byggrätter i kommunens olika orter. I Virserum visade det sig finnas ett helt område, uppdelat i fem olika kvarter, som är detaljplanerat på 90-talet för bostäder. Området ligger drygt 100 meter norr om Virserumssjön i anslutning till Länsmansgårdsängens naturreservat.

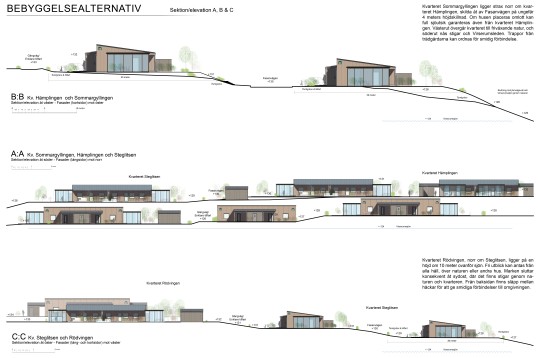

Uppdraget gick sedan ut på att illustrera en möjlig utbyggnad av området i etapper. Som underlag togs en konceptbyggnad fram som skulle användas i alla delar. Kvarteren hade en byggrätt för 25% vilken behövde beräknas i förhållande till antalet möjliga fastigheter och byggnader. Parhusen mäter med två bostäder, uteplats och inglasad altan ungefär 250 kvadratmeter, så fastigheter illustrerades till ungefär 1000 kvadratmeter. Enligt illustrationsplanen ryms två byggnader i den första etappen (Steglitsen) och totalt 10 byggnader i området som helhet.

Till materialet hör renderingar, detaljerad beskrivning av konceptbyggnaden och illustrationsplan för områdets utformning. Det kommer att användas för att upphandla byggnaden samt utgöra underlag för projektering och förhoppningsvis bygglov för nybyggnation.

Projekthäfte: Kvarteret Steglitsen m.fl. - Virserum - 2024

Bilaga: Solstudie, kvarteret Steglitsen m.fl. - A3

Kompendium (A3)

[johanmood]

Projekt: Bokmärke i folderformat

Som en hyllning till Stephen Kings bok Maratonmarschen, The Long Walk, tog jag fram ett bokmärke i folderformat. Det innehåller en karta över (ungefär) den rutt som boken utspelar sig kring, en deltagarlista samt (vissa) regler och tips som nämns i historien.

Foldern i PDF-format

[johanmood]

Projekt: Detaljplanering för industri- och verksamhetsområde

Under 2023 gjordes en omfattande detaljplan i södra delarna av Degerfors kommun. Syftet var att möjliggöra för nya verksamhetsetableringar samt fastlägga området för en ny gata. Platsen ligger ungefär en kilometer från centrum och med närhet till äldre industrier. Det fanns därför flera förutsättningar att ta fäste på (så som större vägar och järnväg) - men desto fler att beakta. För att kunna beakta alla förutsättningar i samma karta användes KlimatGIS Örebro län (lansstyrelsen.se)

Från öster råder strandskydd från Agsjön, som via Letälven hör samman med Skagern och Vänern i söder, och Möckeln i norr. Längs med stranden finns sedan tidigare ett villaområde, som planområdet ansluter till. Genom planområdet går två vägar som är primär- respektive sekundärväg för transporter av farligt gods. Dessa medför tillsammans med järnvägen som löper direkt norr om planområdet omfattande risker. Även tidigare verksamheter i området medför sådana risker. Söderut och österut finns miljöfarlig verksamhet, varav en östra är Sevesoklassad. Planområdets södra delar går delvis in i ett kommunalt natur- och rekreationsområde. Projektet innebar hänsynstagande till bostäderna, hantering av dagvatten och avvägning av byggrätt gentemot riskområden samt naturområdet.

Detaljplanen vann laga kraft den 23 april 2024 (Plankarta, PDF 2 mb)

[johanmood]

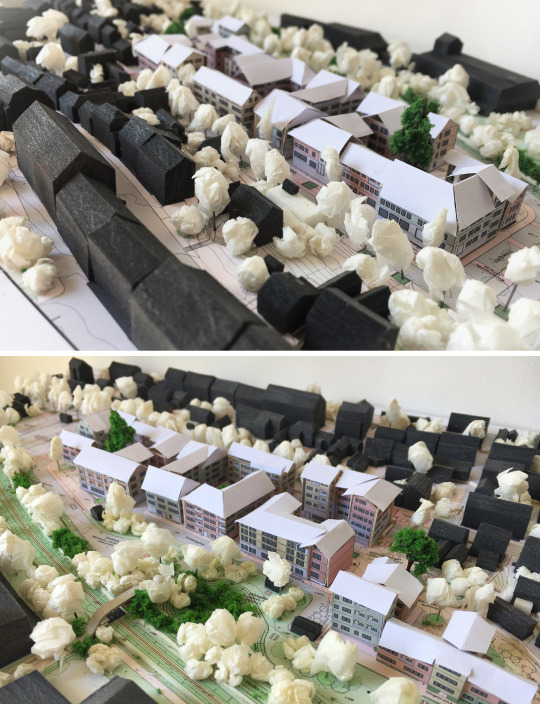

Projekt; Stadsomvandling, visualisering och presentation

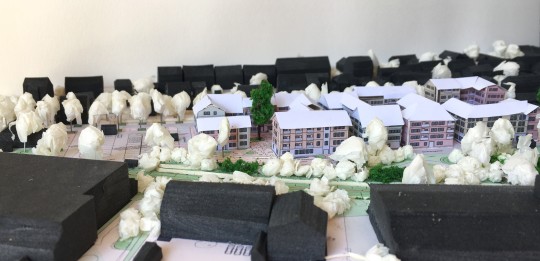

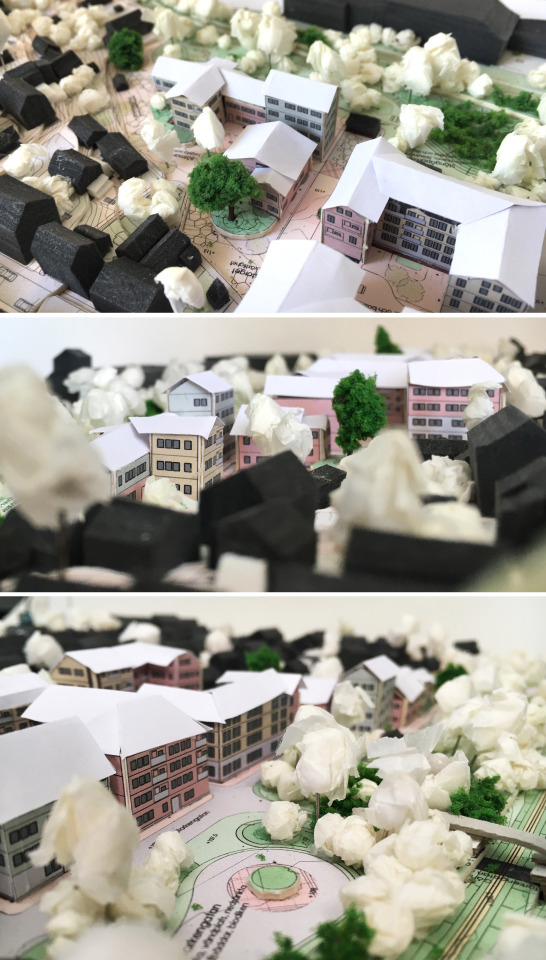

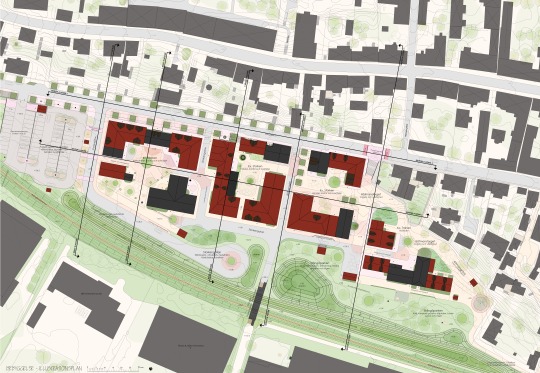

Ett omfattande projekt inleddes på våren 2024 för ett centralt kvarter i Vimmerby. Området har tidigare rymt en bilverkstad och senare köpts in av kommunen för stadsomvandling. Kvarteret ligger inom riksintresse för kulturmiljövården och är tydligt förankrat till den småskaliga trähusbebyggelsen i centrum.

Kvarteret delades in i flera olika etapper utefter de olika egenskaperna. Den västra delen ligger nära en järnvägs- och gatukorsning, drivmedelsstation och annan industri. Här finns ett par störningar och risker att beakta, vilket gjort att den första etappen avsatts för parkering. Den mellersta delen planeras för större byggnader med verksamheter i bottenplan och bostäder på de övre. På grund av den kraftiga lutningen i området hamnar ett bottenplan under nivån för Stångågatan. Det gör att en full våning kommer ligger i marknivå från egna kvarteret, medan det är i själva verket våning två som upplevs som entréplanet från gatan sett.

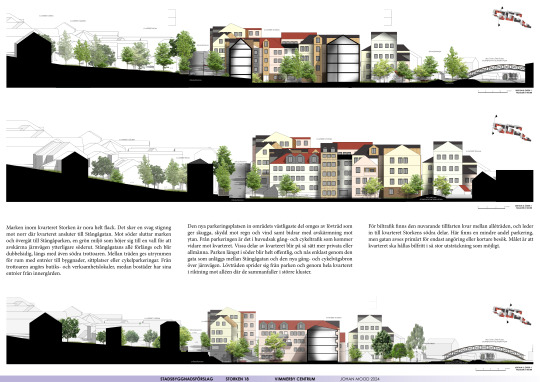

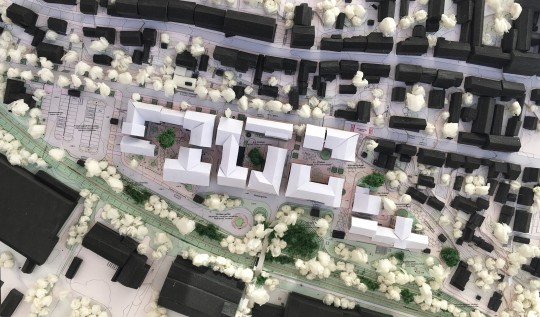

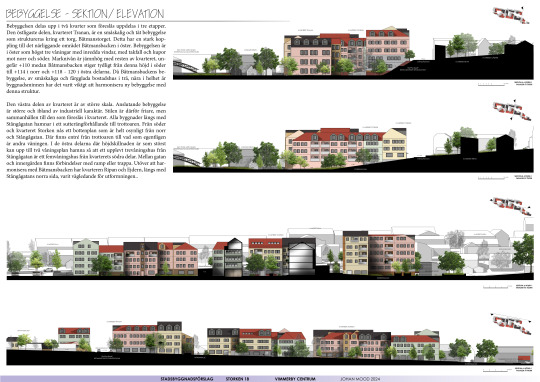

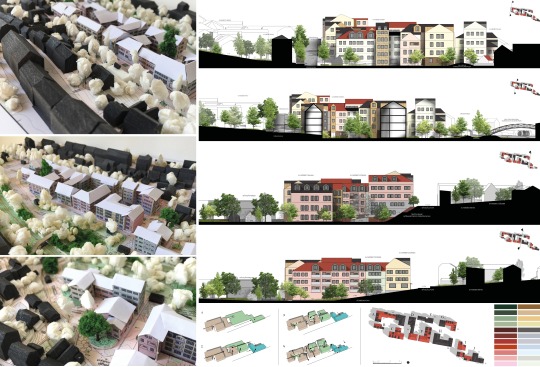

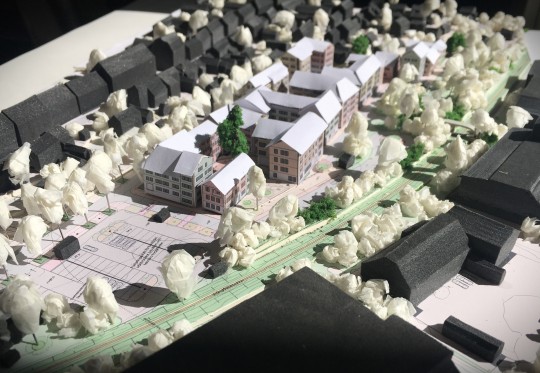

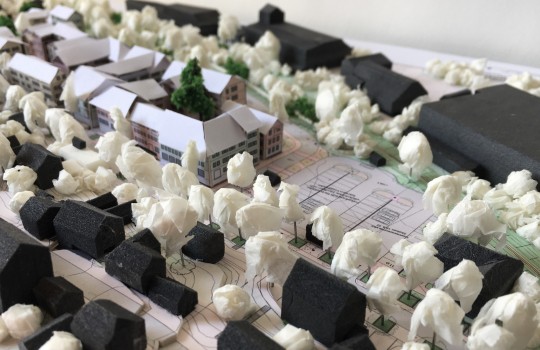

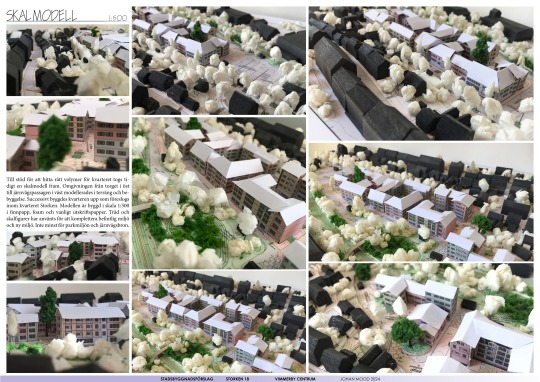

För att redovisa höjdförhållanden och föreslagen ny bebyggelse har sektioner tagits fram som komplement till karta och fysisk modell. Materialet sammanställs i en häfte.

[johanmood]

Projekt: Mötesplats Blockparken, Mörlunda 2.0

Under våren 2024 fick jag förfrågan att designa och illustrera en park utifrån önskemål och inspiration som samlats ihop av en projektgrupp i orten. Platsen var definierad runtom ett större stenblock, som spontant och generationer agerat som mötesplats. Nu stod platsen inför att fastställas som sådan mötesplats. Till uppdraget fanns ett par element på "önskelistan" att ingå. Som stigar, belysning, sittplatser och grönska. Jag tog även in närmiljön i projektet för att sätta platsen i ett bredare sammanhang. Tidigare fanns tre tillfarter till parkeringen, en sorterings- och insamlingsstation samt en helt oordnad miljö runtom själva blocket. Den slitna gräsmattan och höga andelen asfalt byttes därför snabbt ut.

Visionen innebär att säkerställa tillgänglighet och god vistelsemiljö. Stråk till och genom platsen samspelades med belysning och olika markbeläggningar. Det är tydligt vart cykelvägen slutar och gruslagd stig genom parken tar vid, liksom vart parkeringen finns och vart den bilfria miljön finns. Stenblocket sätts i fokus och förses med belysning och en utsiktsplats, med trappa eller bredare stegelängs med den lägsta sidan. Parkmiljön förses med flera mindre block i marknivå, där man kan sitta när gräset är fuktigt eller leka "inte-nudda-golv" genom hela området. På annan plats i orten finns idag en anslagstavla. På annan plats finns en före detta busshållplats, kur av trä. Båda dessa element togs till Blockparken. Hållplatsen byggs om till att rymma anslagstavlan på ena sidan, och en bokkiosk på andra.

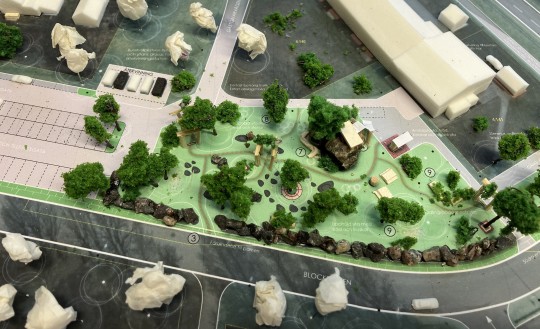

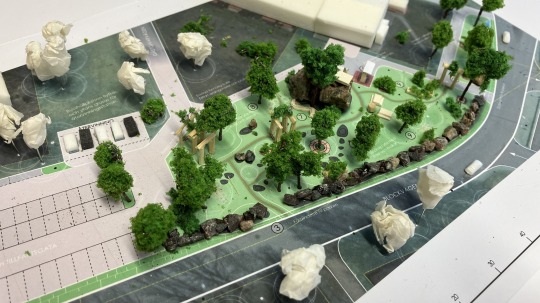

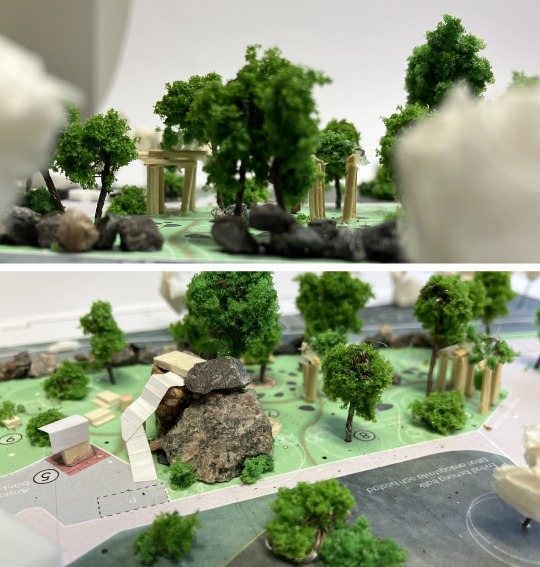

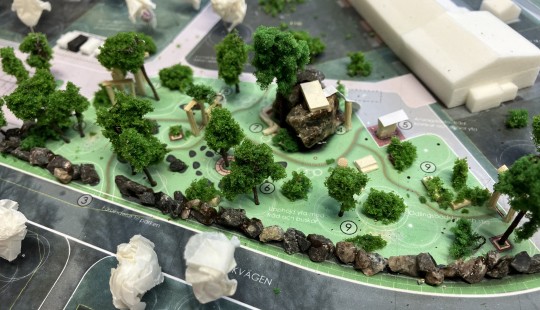

Materialet presenterades i karta, illustration och visualisering (Photoshop och SketchUp) samt en skalmodell i 1:500, byggd på ett A4-ark.

Projektmaterial - Karta/Illustrationsplan (PDF 3 mb)

Projektmaterial - Foton och grafik (PDF, 14 mb)

Färdig version, illustrationsplan (PDF 3 mb)

[johanmood]

Projekt; Dagvattenberäkning och beskrivning

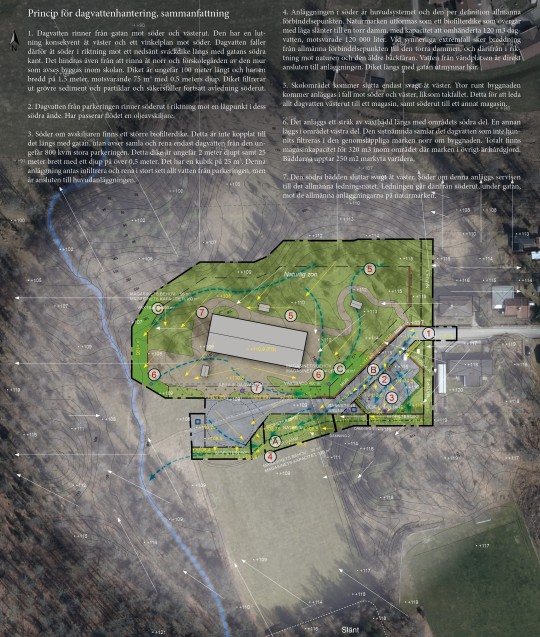

I samband med att ett området detaljplanerades för en förskola med tillhörande parkering och en förlängning av angörande gata gjordes en dagvattenberäkning. Den redovisas i text, tabell och karta. Lösningarna är anpassade för tre separata flöden. Den 1500 kvm stora gatan avvattnas mot söder och ett större dike. Den lutar kraftigt, och diket leder vatten bort från gatan och ned till ett större samlingsmagasin. Parkeringsplatsen försågs med en omfattande biofilterstruktur, där diket gavs två dämmen. Efter det andra steget når vattnet samma samlingsmagasin som gatuvatten. First flush från parkeringen går via en oljeavskiljare. Dagvatten från gata och parkering kan antas vara renat och nära helt infiltrerat vid ett 20-årsregn med 20 minuters varaktighet innan det ens når det sista magasinet.

Förskoleområdet har sitt egna system. Områdets lekfulla terräng behålls och anläggs med genomsläppliga material. Majoriteten av området hålls helt opåverkat. Dagvatten infiltreras inom gården, och rinner vidare västerut och söderut. Där har två större växtbäddar, med en kapacitet på 160 kubikmeter designats. Dessa ligger nedsänkta samt i en naturlig svacka.

Rapporten sammanställdes i mars 2024. Länk till dokumentet (PDF, 6 mb)

[johanmood]

Projekt; Illustration, Silverdalens skola

I februari 2024 ritade jag av Silverdalens skola i Adobe Illustrator. Underlaget är en planlösning, som förfinades och ritades av från bild, därtill mobilkamerafoton från skolområdet. De grova proportionerna gavs från planlösningen, medan resten är ritat på frihand och därmed till viss del uppskattade mått. Ett mycket roligt litet projekt för att hålla tekniker och programvana vid liv.

Själva byggnaden uppmärksammade jag i samband med att en förstudie för utveckling av området pågick. Där studerades skolområdet tillsammans med mark söderut för utökning av förskola och omdragning av gator. Tidig kartering av dessa idéer ses nedan.

Sammanställning av illustrationer (nuläge) (PDF)

Sammanställning av illustrationer (förslagsdel) (PDF

[johanmood]

Projekt: Nybyggnation, park och område

På uppdrag av det kommunala bostadsbolaget gjordes planerna inför ombyggnation och anläggande av en park. Närområdet till byggnation gjordes utefter tre olika teman som i kartan sedan blev tre olika zoner. Den västra änden designades för bollsport, lek och aktiviteter. Den mellersta blev den sociala zonen, avsedd för umgänge och försedd med sittplatser, grill och belysning. Den bortre zonen i öst gavs för ro och vila. Den är långt från trafikerade gator och helt omgiven av planteringar, träd och buskage. I mitten av området finns en låg damm, likt en vattenspegel. Alla delarna knyts samman med ett stråk.

Till projektet ingår att redovisa parkeringslösningar, nya entréer och uteplatser samt tillgänglighet till de nya bostäder som kommer genom ombyggnationen. Materialet utgörs av kartor, 2D-skisser över byggnationen tillsammans med fasad- och planritningar och visualiseringar i 3D.

Det var särskilt viktigt att visa hur tillbyggnaden mot öster bind samman med utemiljön. Byggnadsdelen är invändigt en matsal, och bilar utvändigt två uteplatser, en mot norr och en annan mot söder. Dessa tre enheter är dels byggnadens framsida, dels dess mest sociala miljö och samtidig placerad i ett högst offentlig läge. Det behövd därför göras en balansering mellan tillgänglighet och avskildhet.

Projekthäftet: Området och platsen (PDF, 35 mb)

[johanmood]

Projekt: Reklam och material till live-podd

Under sommaren 2023 togs en mängd grafiskt materia fram inför en liveföreställning av en känd podcast. En folder med information om värdarna och ämnet tillsammans med föreställningens innehåll och grafik togs fram i A4-format. Den låg hopvikt på besökarens säte. I mittuppslaget fanns ett korsord för den som ville lösa i pausen mellan de två akterna. En större affisch gjordes för samma evenemang. Den fanns uppsatt på allmän plats en tid före evenemanget.

Som efterspel till föreställningen publicerades en liveinspelning. Till stöd för releasen gjorde jag en novell med tillhörande omslag. Grafiken består av ett kassettband med omslag. Novellen handlar om kvällen, och hur ett brott utspelar sig under natten utanför lokalen.

Länk till novellen (PDF, 1 mb)
