EINDPRESENTATIE POSTERS

[joostprickaerts]

FINAL RENDER

[joostprickaerts]

1:3 MAQUETTE

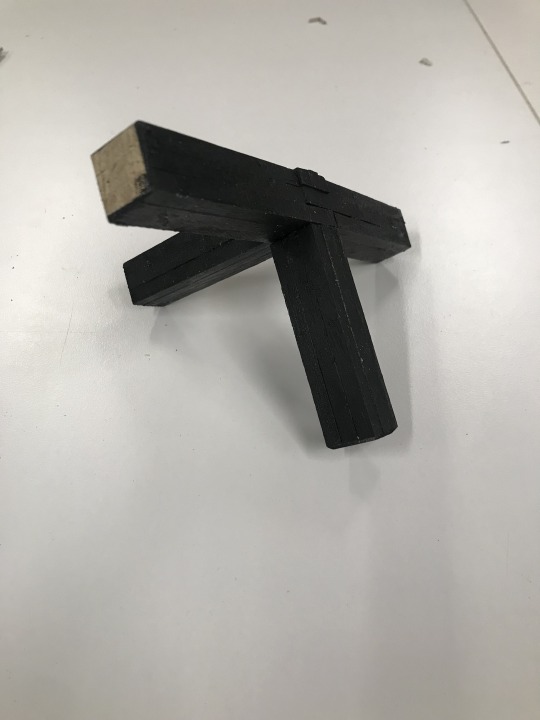

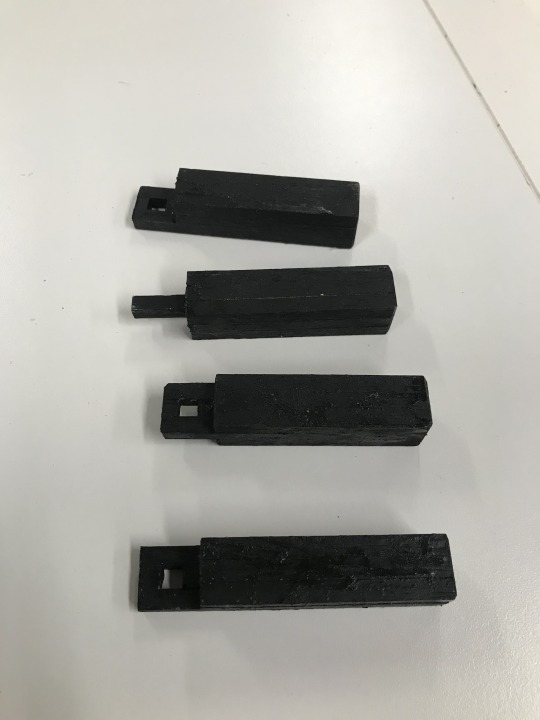

In en uit elkaar te halen verbindingspunt van de constructie.

[joostprickaerts]

1:1 MAQUETTE

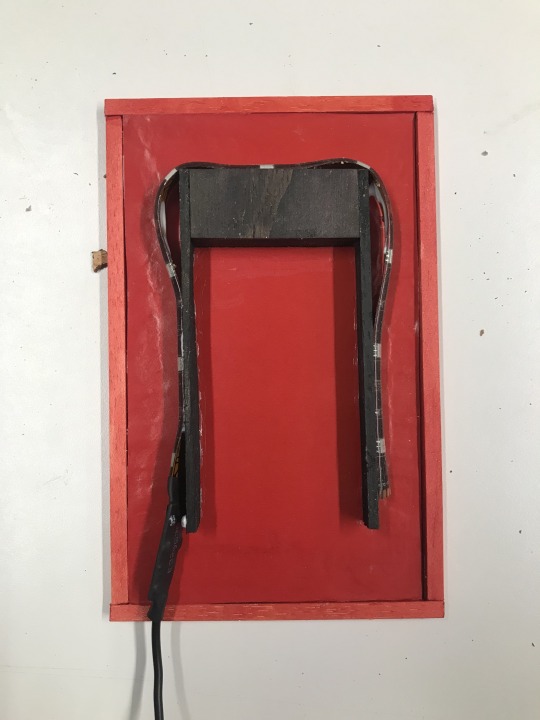

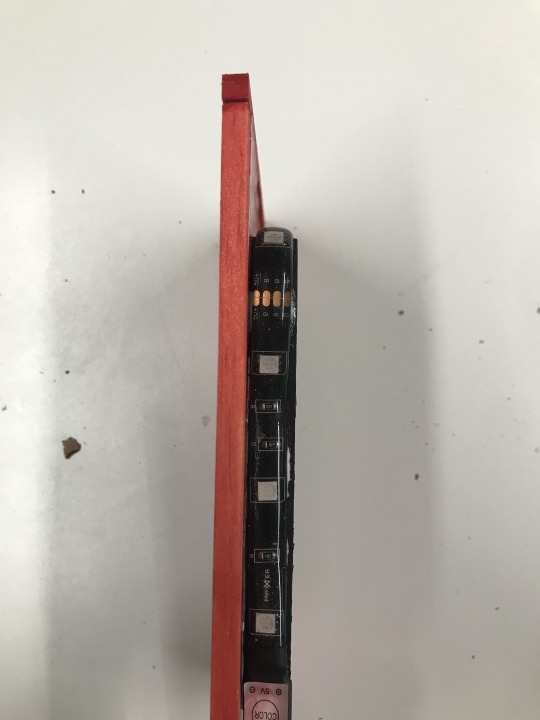

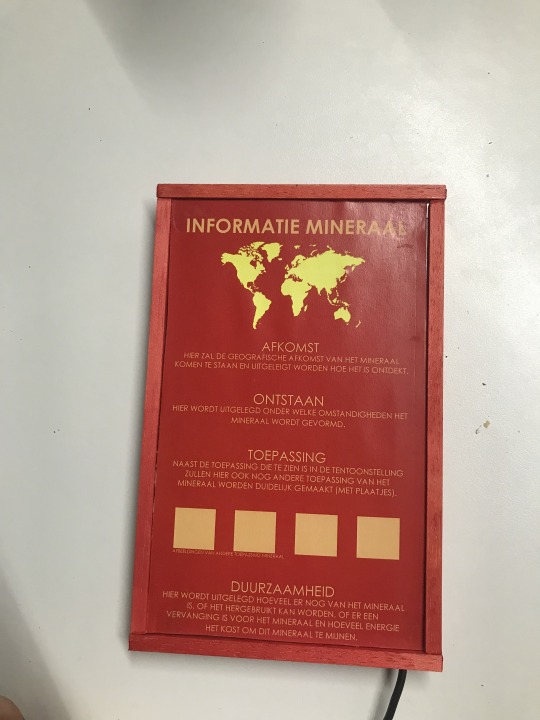

informatie bordjes die verspreid zullen zijn door de tentoonstelling. Led strip aan de onderkant en plek voor een powerbang.

[joostprickaerts]

1:50 MAQUETTE

[joostprickaerts]

MAQUETTE 1:10

[joostprickaerts]

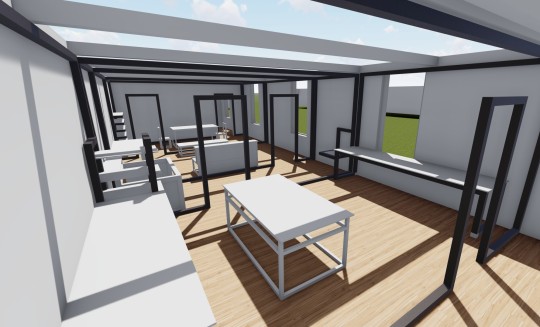

RENDERS - MANIER VAN TENTOONSTELLEN

Mineralen op interessante plekken voor een opvallen effect.

[joostprickaerts]

GEVOLG VAN SAMENVOEGEN CONSTRUCTIE

Nu de losse constructie zijn samengevoegd naar een grote constructie om een rustiger beeld te maken (afb1-meerdere constructies, afb2-een grote constructie) Is er een nieuw detail ontstaan. Waar eerst 3 balken bij elkaar kwamen zijn dat nu 4 (afb.4)

Afb.3 - axo van de nieuwe constructie als geheel.

[joostprickaerts]

LICHTPLAN EN KAMERSTRUCTUUR

De lampen zullen "verstopt" zitten achter de dragende balken die al aanwezig zijn in de ruimte, zodat deze geen afleidende werking hebben. In deze doorsnede is ook te zien hoe de constructie is afgestemd op het ritme van de balken.

[joostprickaerts]

STEVIGHEID DEUR VERBETERING

In plaats van een verbinding met hout zoals in de eerste afbeelding wordt er nu een verbinding gemaakt met stalen elementen. Op deze manier staat de deur stevig en blijft de vorm van de constructie minimalistisch.

[joostprickaerts]

ONDERZOEK LICHT TEMPERATUUR

Er is voor een warme licht temperatuur gekozen want dat past het best bij een binnen huiselijke sfeer. Hierbij gaat de voorkeur uit naar Afb 2. Echter zal hierbij de lichtsterkte nog wel wat omhoog moeten.

[joostprickaerts]

ONDERZOEK LAMPEN - VORM EN LICHTSTERKTE

keuze is gevallen op afb 1, de lampenkap vorm. meest overzichtelijk en herkenbare vorm.

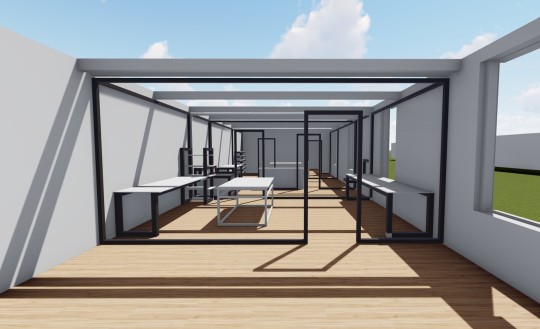

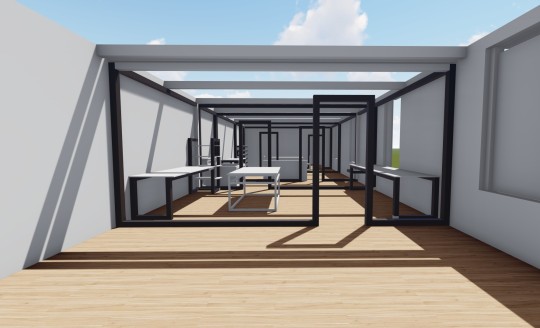

Er is hierbij ook onderzoek gedaan naar lichtsterkte. Hierbij is de keuze gevallen op afb 2. Niet te donker waarbij de constructie niet meer duidelijk is (afb.1) en niet te licht zodat het niet te klinisch wordt (afb.3).

Er zal nog onderzoek worden gedaan naar lichtkleur.

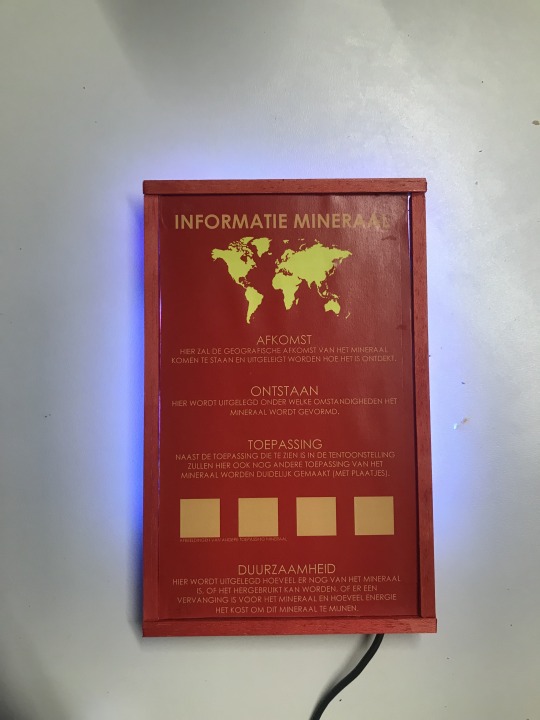

Ook zullen de rode informatie vlakken meer opvallend worden gemaakt door hieronder led strips te plaatsen.

[joostprickaerts]

Verbeterde doorsnede en exploded view.

De indeling van de constructie is nu afgestemd op de balken die al aanwezig zijn. Dit zorgt voor een rustiger beeld. Ook kan de constructie met deze balken verbonden worden zodat deze stevig staat.

[joostprickaerts]

ONDERZOEK - platen op of in constructie

Afb.1 - platen op constructie

Afb.2 - platen in constructie

De platen zullen in de constructie worden geplaatst zoals in afb.2 zodat de constructie een duidelijk geheel blijft.

[joostprickaerts]

ONDERZOEK - dikte constructie

Afb.1 - 75 mm

Afb.2 - 100 mm

Afb.3 - 125 mm

Voor de constructie zullen balken worden gebruikt met een dikte van 75 mm gebruikt, dit geeft het meest elegante beeld en zorgt ervoor dat het niet te druk wordt.

[joostprickaerts]

PERSPECTIEF DOORSNEDE

Doorsnede gemaakt op de plek met een raam waarbij ook tafels en rekken zijn doorgesneden. Dit is gedaan aan het begin van de ruimte zodat de rest van de ruimte ook te zien is.

[joostprickaerts]

LAKENHAL ANALYSE

Analyse lakenhal na bezoek.
