De structuur van de Euro 2020 stadions
Dwalen uw gedachten soms ook af bij een saaie match? Ik kijk dan naar het stadion, en dan vooral hoe het structureel in elkaar zit.
Hier bekijk ik de EK 2020 stadions met de bril van een stabiliteitsingenieur.
Rome, Stadio Olimpico (Italië)
Bouwjaar betonnen tribunes: 1958
Bouwjaar dak: 1990 (EK 1990)
Het membraan-dak steunt via een drukbalk (groen op foto) en een trekkabel (blauw) aan een vakwerk op kolommen (rood). De kolommen staan enkel aan de buitenkant. Het dak valt niet naar binnen, omdat het als een stijve ring werkt.
Kopenhagen, Parken (Denemarken)
Bouwjaar: 2001
De 4 hoeken dienen als draagtorens met een stalen vakwerk als dakstructuur met membraan.
Amsterdam, Johan Cruijff ArenA (Nederland)
Bouwjaar: 1996
Een uitschuifbaar dak van 520 ton. Gedragen op vakwerkliggers en kolommen (rood op schets)
Er zijn problemen met de grasmat, aangezien het gras goed afgeschermd is van licht en lucht.
Sint-Petersburg, Zenit Arena (Rusland)
Bouwjaar: 2017
De acht pijlers (rood op schets) dragen de vakwerkliggers (blauw) met kabels (groen). Een pijler draagt 100 000 ton. Dat is hetzelfde gewicht als wanneer het veld onder water zou staan tot de hoogte van 10 Dries Mertens'en boven elkaar.
Bakoe, Olympisch Stadion (Azerbeidzjan)
Bouwjaar: 2015 (Europese spelen 2015)
Eerste steenlegging een jaar voor de start van het bouwen.
Het 60 m hoge dak wordt gedragen door uitkragende vakwerkspanten (groen op schets), op een betonnen drukkolom (paars) en een stalen trekkolom (blauw).
Wembley Stadium (Engeland)
Bouwjaar: 2006
Bouwkost: 789 miljoen £
Architect Norman Foster kwam met het idee om een structuur uit de bruggenbouw toe te passen. De 133 m hoge boog (rood) vangt de vakwerkliggers (blauw) op via kabels (groen) over 315 m.
Boekarest, Arena Nationala (Roemenië)
Bouwjaar: 2008
Bouwkost: 234 miljoen € (dak 20 miljoen €)
Een volledig hangend dak met kabels (780 t, rood) en membraan (PVC).
Van het dak is 29 200 m² permanent en 9700 m² wegneembaar.
Voor het evenwicht is een drukkende ringstructuur (groen) nodig aan de buitenkant
Glasgow, Hampden Park (Schotland)
Bouwjaar origineel: 1903 (toen grootste stadium van Europa)
Renovatie jaar: 1999
Het prototype van een bowl-configuratie. Uitkragende, stalen spantendak met trekstangen (rood) en drukstangen (groen).
Sevilla, Estadio de La Cartuja (Spanje)
Bouwjaar: 1997
Bouwkost: 120 miljoen €
2500 ton staal.
Hangend membraan dak met kabels (rood) aan een gedrukte ringstructuur (groen).
De zigzag structuur van het dak zorgt er voor dat het regenwater naar de buitenkant kan wegvloeien. En toch naar boven opgehangen kan worden.
München, Allianz Arena (Duitsland)
Bouwjaar: 2005 (WK 2006)
Bouwkost: 275 miljoen €
Het dak en de gevel zijn bekleed met luchtkussens uit EFTE-kunststof.
Het dak is een uitkragende, stalen vakwerkstructuur met trekstangen (rood) en drukstangen (groen).
Boedapest, Ferenc Puskasstadion (Hongarije)
Bouwjaar: 2019
Bouwkost: 533 miljoen €
Het stalen ruimtevakwerk draagt uitgekraagd op een trekkende en drukkende kolom. Deze kolommen versmelten naar de bodem toe.
4 notes
·
View notes
Text
Nieuwigheden in Rhino 7
Onlangs loste McNeel een nieuwe versie van hun 3D-modellering software, Rhinoceros. Hieronder lijsten we de belangrijkste nieuwe features van Rhino 7 op en welke impact zij hebben op onze dagdagelijkse workflow.
Rhino Inside Revit/Archicad
Dat Rhino 7 nu werd gelanceerd, is volgens ons door Rhino Inside Revit. In het kader van Autodesk University is er altijd veel te doen over data overdracht tussen Rhino (voor ontwerp/concept fase) en Revit (voor documentering). Dit is al 10 jaar een hot item, maar was tot op vandaag enkel mogelijk met (omslachtige) workarounds (Grevit, Rhinamo, conveyor,...).
Met Rhino Inside Revit hebben we nu de mogelijkheid om Revit en Rhino simultaan te gebruiken. Hierdoor kunnen plannen aangeleverd door Architecten via Grasshopper worden omgevormd naar structurele plannen/modellen waar wij verder mee aan de slag kunnen. Deze nieuwe functie zal er op termijn waarschijnlijk voor zorgen dat de positie van Rhino in de amerikaanse markt zal versterken (waar Revit een bijna-monopolie heeft). Daarnaast kan Rhino nu ook gebruikt worden binnen Archicad, een programma die we steeds vaker zien terugkomen bij verschillende architectenbureaus.
Sub D
Deze functie is voor ons minder belangrijk, maar zet wel grote stappen in het 3D modelleren en bijgevolg ook in het 3D printen van bepaalde ontwerpen.
Sub D heeft de gebruiker de mogelijkheid om, naast het werken met control points, nu ook acties te kunnen uitvoeren met meshes van objecten binnen Rhino. Hierdoor kunnen 3D modellen veel sneller worden opgemaakt en bewerkt. Rhino 7 is dus een niet te missen tool voor mensen die actief zijn binnen het domein van product-ontwerp.
Snelheid
We ervaren een voelbaar snellere workflow in vergelijking met Rhino 6. De enige oorzaak die we hieraan kunnen linken, is dat Mcneel vermeld dat zij nested blocks, detailed views en tekst op een andere manier benaderen in Rhino 7.
Aangezien wij gebruik maken van VisualARQ 2, hebben we onlosmakelijk te maken met veel nested blocks in onze modellen. Daarnaast worden er per balk ook nog eens snedes gemaakt in detailed views, dewelke een aanzienlijke hoeveelheid tekst bevatten (borderel, peilen, etc.). Dit zou 1 van de redenen kunnen zijn, maar je hoort ons dus zeker niet klagen.
Layout Attributen
Layouts kunnen nu ook attributen bevatten. Dit brengt enorm veel voordelen met zich mee. Zo kunnen de titelhoeken op onze plannen volledig parametrisch worden opgebouwd en geoptimaliseerd. Denk daarbij aan een link tussen projectnaam op de plannen en de naam van folder-map waarin het Rhino-bestand zich bevindt. Automatisch datums aanpassen bij revisies. Het syncen van het borderel met Rhino, waarbij we bepaalde layers kunnen linken aan een excel-bestand en bij wijzigingen in het model deze automatisch worden doorgevoerd in het borderel.
Grasshopper player
Let’s face it, architecten, modelleurs en ingenieurs staan niet altijd te springen om zich te verdiepen in de wereld van het programmeren. Bijgevolg is er bij hen vaak een soort van drempelvrees om van standaard modellering over te stappen naar parametrisch ontwerp. Ook het uitwisselen van scripten kunnen tot veel vragen leiden (pro tip: commentaren, structureren en clusters kunnen de drempel verlagen).
Er dus vaak nood aan een ‘plug ‘n play’ toepassing van deze programma’s. Dankzij de Grasshopper Player verdwijnt alle programmeertaal naar de achtergrond en kan de gebruiker door enkele input parameters (getString of getPoint) te geven, het script laten draaien binnen Rhino zelf.
Een tweede voordeel van de player, is dat de laadtijd van Grasshopper (en al zijn plugins) wegvalt. Wanneer je in een bepaalde workflow zit tijdens het tekenen, kan het soms storend zijn om Grasshopper te moeten opstarten en te wachten tot een script geladen is om daarna weer verder te kunnen.
De nadelen bij het werken met de Grasshopper Player, is dat er een meer serieel proces nodig is, waarbij bij dus ook wat extra denkwerk gepaard gaat. De externe gebruiker kan maar 1 pad meer volgen en deze manier van werken past niet goed binnen het idee van parametrisch ontwerpen.
In plaats van het streven naar een groot moederscript om alle taken binnen onze workflow uit te voeren, zullen wij eerder opteren om verschillende kleinere scripts per taak te schrijven. Hierdoor maken we komaf met te lange laadtijden en kan deze Player zeker van toepassing komen.
Clash Detection
In Grasshopper hebben we dit component de voorbije jaren steeds moeten benaderen in meerdere stappen. Met de komst van Rhino 7 kunnen we het snijden van lijnen onderling of van bijvoorbeeld wapening in een betonbalk nu met één component uitvoeren. Als output krijg je oa. het aantal intersecties, de locaties van de snijpunten, etc. Zeer handige gereedschap die we maar al te graag verwelkomen in onze toolbox.
En meer
Python, C#, VB, GH, etc. hebben nu een eigen gecompileerde plugin. Hierdoor kan naar eigen wens gecodeerd worden en kunnen deze programma’s direct worden toegepast in een Grasshopper script. Deze functie zal ons veel tijd besparen en verhoogt de samenwerking tussen de verschillende programmeertalen.
Met Save Selection bestaat er nu de mogelijkheid, zoals de naam doet vermoeden, om bepaalde selecties binnen Rhino op te slaan. Dit opent tal van mogelijkheden, zo kunnen deze selecties aan een script worden gekoppeld om bepaalde handelingen enkel op een deel van het model uit te voeren.
Waar we vroeger verschillende GH plug-ins via de Foor4Rhino website moesten downloaden, heeft Rhino nu zijn ingebouwde Plug-In-Store, waardoor deze tools binnen het programma zelf beschikbaar worden gesteld.
0 notes
Text
Verslag van Louis' stage
In de maand augustus 2019, na het bouwverlof, begon mijn maand stage bij Lambert Engineering waarbij ik de kans kreeg om inzicht te verwerven in het bedrijfsleven van een stabiliteitsingenieur. Een maand ging voorbij waarvan ik verbaasd was hoeveel men op een korte periode kan bijleren. Naast de opgelopen kennis omtrent stabiliteit, leerde ik het proces van projecten kennen en wat hierbij allemaal bij komt kijken.
In het begin van de stage leerde ik bij over de visies van Lambert Engineering. Het grondig en efficiënt analyseren van de stabiliteit waarbij gebruik gemaakt wordt van hedendaagse programma’s en automatiseringen. Hierdoor wordt het mogelijk om aanpassingen, die achteraf nog gemaakt worden, efficiënt te kunnen analyseren met een kostenbeperking als gevolg.
Bij de start van de stage werd mij direct rondgeleid in het gebruik van programma’s zoals Rhino en Grasshoper en hoe deze toegepast worden in de stabiliteitstudie. Het was zeker aanpassen in het begin, maar eens men inzicht kreeg in de werking ervan ging alles veel vlotter. Er was steeds tijd en ruimte om onduidelijkheden verklaard te krijgen. Dit in combinatie met een gezonde portie zelfstandig werken, zorgde voor een van de leerrijkste maanden die ik heb meegemaakt. Aan de hand van een kleinschalig renovatieproject werd ik bekent met de werking van Rhino en de onderliggende automatisering binnenin Grasshopper. Eens elementen getekend waren in Rhino, werden deze via Grasshopper naar Excel gestuurd om deze dan verder te dimensioneren. Er werd mij de opdracht gegeven om via Visual Basics de draaglogica van verschillende draagelementen, die elkaar kruisen, te programmeren. Hierdoor werd ik geconfronteerd met de logica van een lastendaling in samenhang met programmeren. Deze macro werd een aanvulling aan een reeks reeds aanwezige automatiseringen binnenin Excel. Nadien werd mij een nieuw project aangewezen waar de stabiliteit van een nieuwbouw woning bepaald moest worden. De te verwachten draagelelementen werden aangeduid, dit ging vlotter in vergelijking met het renovatieproject. De spanten werden berekend aan de hand van Scia, een programma waar we in school reeds in aanraking kwamen, maar waar nu meer in detail bekeken werd.
Doorheen de stage kreeg ik de mogelijkheid om een werfvergadering mee te volgen. Dit samen met een rondleiding van de werf met uitleg over de huidige struikelblokken en reeds uitgevoerde werken. Door deze werfvergadering kreeg ik een beter beeld van wat er achter de schermen van een project afspeelt en wie hier allemaal aan meewerkt. Verder stonden er enkele bezoeken bij klanten op de agenda, waarbij samen met de architect werd gekeken hoe en waar de stabiliteit van de projecten gerealiseerd zouden worden. Bij elk van de bezoeken was er een zeer gastvrije sfeer waar een goede combinatie van professionaliteit en spontaniteit aanwezig was.
Tijdens de 4 weken was ik getuige van een enorme leerervaring, waar men uit de toegewezen opdrachten veel voldoening kreeg. Eens men de draad te pakken had, ging alles vlotter en was er de mogelijkheid steeds nieuwe informatie te verwerven. Dit allemaal resulteerde in een groter wordende interesse binnen de bouwkunde.
0 notes
Text
Plaats + type kraan op bouwwerf bepalen via Grasshopper
Het kiezen van een kraan is een proces dat steeds afhangt van dezelfde criteria. In plaats van steeds zelf naar de waarden te moeten zoeken die het type van de kraan zullen bepalen, kan dit ook via Grasshopper.
Alle beschikbare types kranen kunnen in Excel worden opgelijst en daarna vergeleken met de objecten die de kraan zal moeten kunnen tillen (gewicht, afstand, hoogte,…) in een bepaald project.
De positie van de kraan is hierbij nog niet bepaald. Er zal een vooraf al een bepaalde positie kiezen voor de kraan binnen de limieten waar ze mag staan. Daarna wordt via een tool in Grasshopper, galapagos, de positie van de kraan bepaald binnen diezelfde limieten. Hier zal rekening gehouden worden met het feit dat we de goedkoopst mogelijke kraan zoeken.
De kraan wordt ook simplistisch voorgesteld in het project via deze programmering om zo een beter visueel beeld te krijgen over hoe ze zal opgesteld worden.
4 notes
·
View notes
Text
Nick: "Mijn Stage bij Lambert Engineering"
Eind september kreeg ik de kans een maand lang stage te volgen bij Lambert Engineering. Ik had van een medestudent op mijn school gehoord dat hij er een positieve ervaring had aan overgehouden. Hij zei dat hij veel bijgeleerd had op een maand tijd, en laat dat nu net de bedoeling zijn van deze stage. Ik stuurde dus naar een mail naar Piet met de vraag of ik in dit bedrijf stage mocht lopen, en na een paar mails was het zeker. Mijn maand stage ging door bij Lambert Engineering. Een maand lang leidde ik dus het leven van een stabiliteitsingenieur en werd ik geïntroduceerd aan de verschillende aspecten van het beroep.
Het bedrijf stelt zichzelf voor als een bedrijf dat let op de details binnen een stabiliteitsstudie. Een grondige studie zorgt er voor dat latere kosten vermeden worden en dat de klant tevreden is met afgeleverde werk. Zo zal ik mij de stage en het bedrijf ook herinneren, Piet is een ingenieur die let op de details en niet alle oplossingen als vanzelfsprekend neemt.
Vanaf de eerste minuut werd ik meteen aan het werk gezet en het is niet meer stil gevallen. Steeds stonden er nieuwe opdrachten voor me klaar om aangepakt te worden. In het begin was er wat geduld met me nodig, aangezien de aanpassing van de theorie op school naar de praktijk toch wel wat groter is dan gedacht.
Zo werd in mijn eerste week gevraagd een stabiliteitsstudie uit te voeren voor een groen dak met een serre op, hier in het Gentse. Direct valt op dat niet alles zo maar gegeven is zoals op school. Onbekende factoren moeten zelf gezocht worden, en juiste inschattingen moeten gemaakt worden. Gelukkig staat Piet hiervoor klaar om telkens bij te springen en advies te geven waar nodig.
En zo verloopt de hele stage eigenlijk, je wordt betrokken bij verschillende projecten waar steeds andere zaken gevraagd worden. De dagen zijn gevuld met steeds nieuwe uitdagingen. Soms gaat het over iets dat je al behandeld hebt op school, soms ook niet. Dit hielp mee mijn visie op een stabiliteitsingenieur een beetje te veranderen. Zo was er ook het werken met Grasshopper binnen het tekenprogramma Rhinoceros die een groot deel van mijn stage uitmaakte. Hierin leerde ik bepaalde zaken automatiseren om het werk binnen een project te kunnen versnellen.
Het takenpakket binnen het bedrijf is gevarieerd waardoor het werk van dag tot dag verschilt, hierdoor komt de sleur er niet in en sluit je de stage nog steeds gemotiveerd en met een goed gevoel af.
De 4 weken dat ik ondergedompeld werd in het bedrijf zorgde voor een enorme leercurve in het vak. Zaken die in het begin van de stage tijd en geduld vroegen verliepen op het einde al een stuk sneller. Het was dus zeker en vast een goede zet contact op te nemen met Piet om zo deze stage te verzilveren. Een aanrader voor elke laatstejaarsstudent bouwkunde die het beroep van stabiliteitsingenieur ziet zitten en er vooraf zeker eens kennis wil mee maken.
0 notes
Video
tumblr
@theopenworkshop Garden of New Worlds and Scaffoldia as pop-up frameworks. Book of frames on view at YBCA.
107 notes
·
View notes

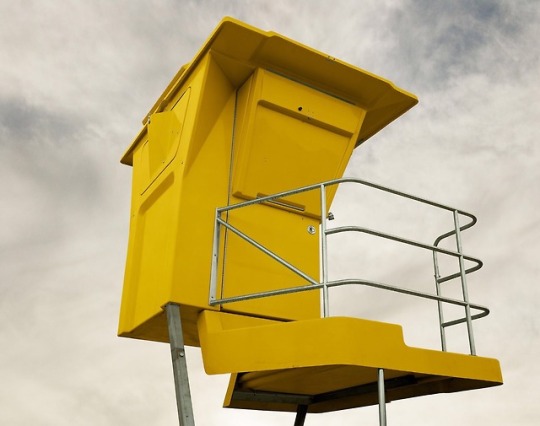

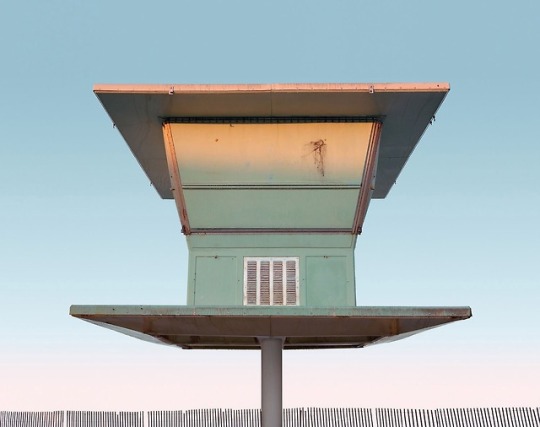

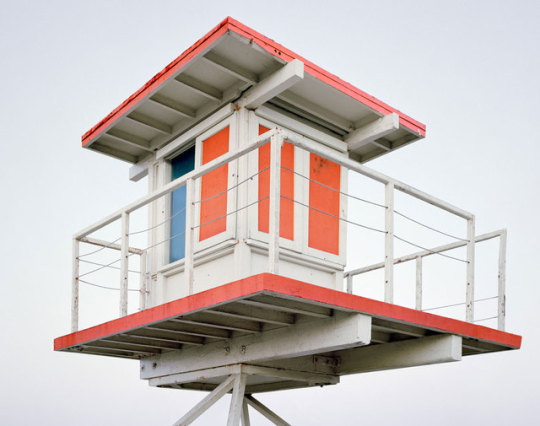

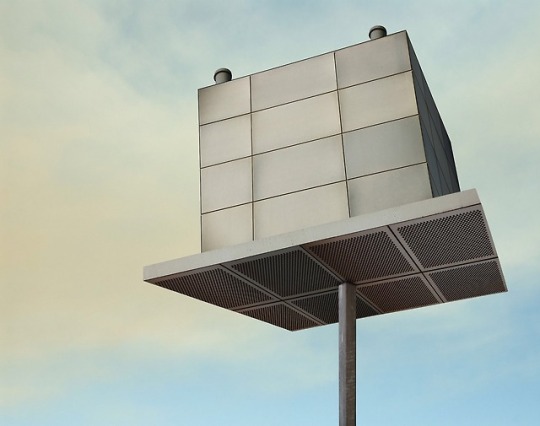

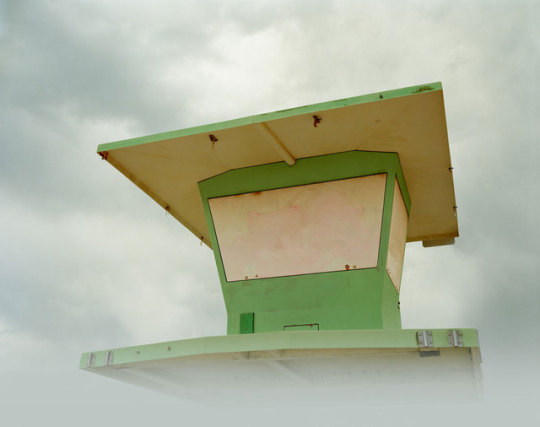

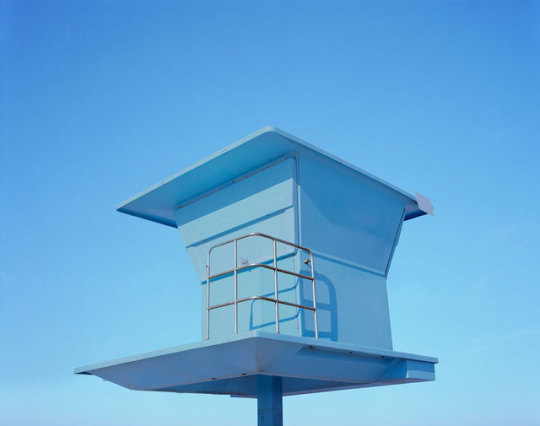

Architectuur van de Californische strandwachttorens in de foto’s van Amir Zaki.
57 notes
·
View notes

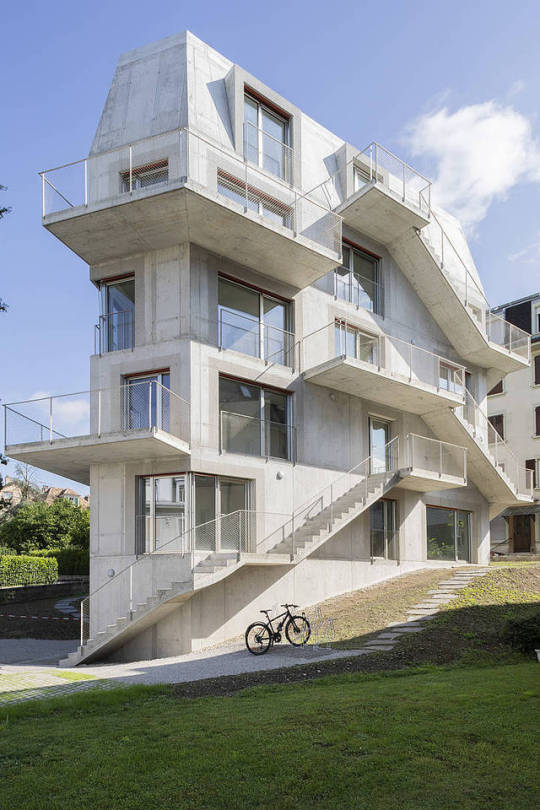

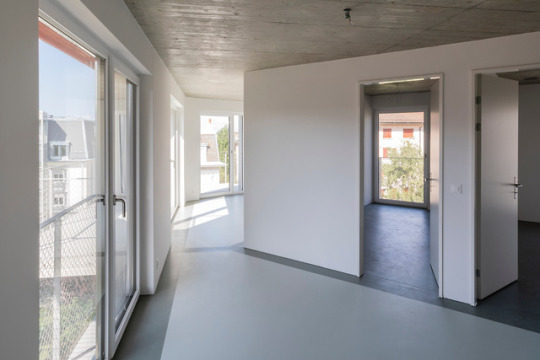

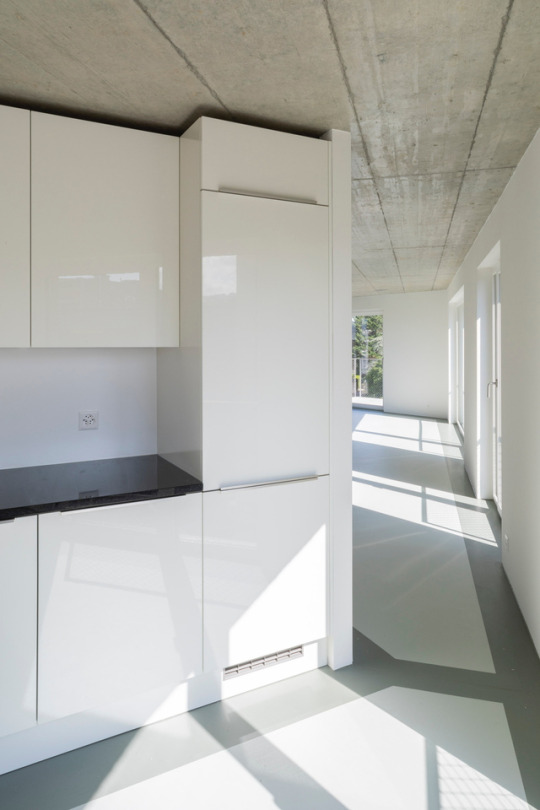

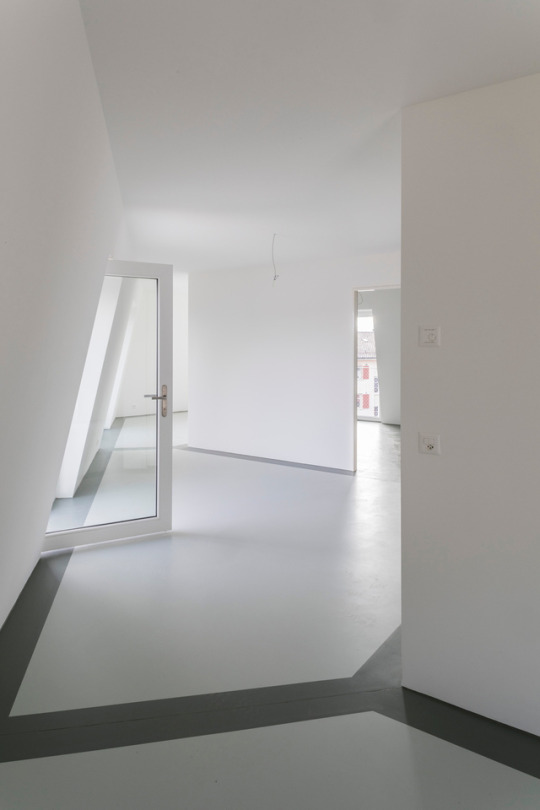

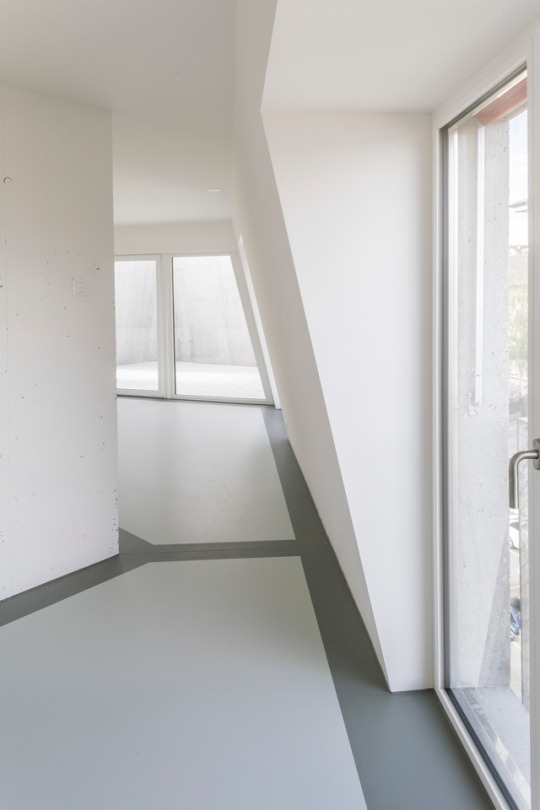

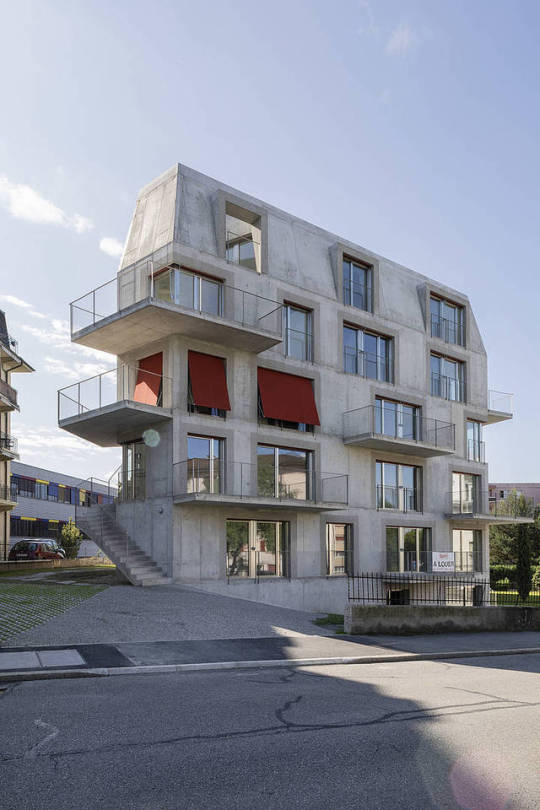

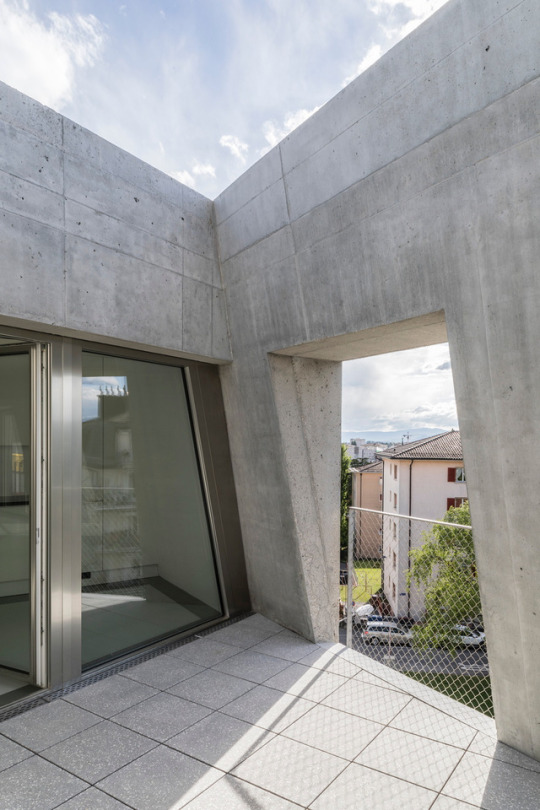

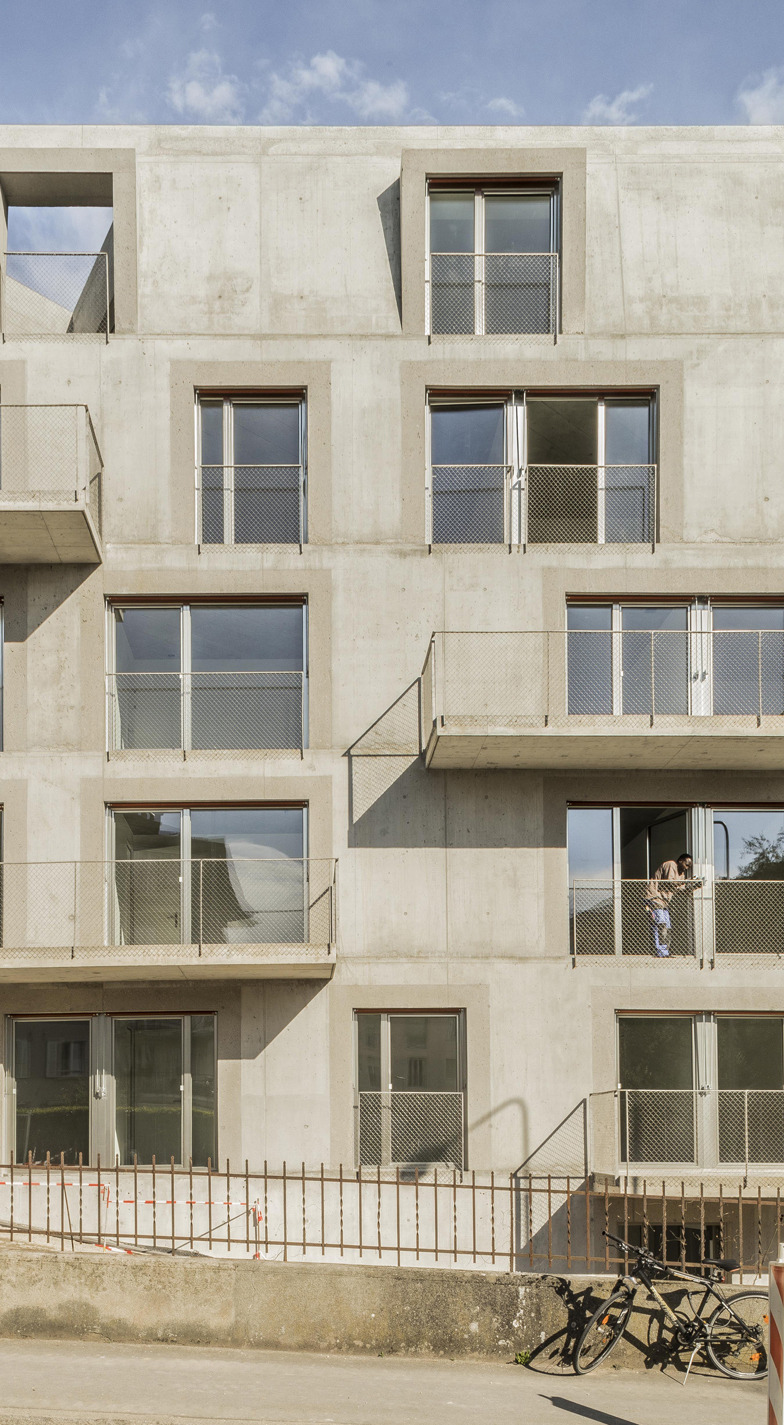

Dreier Frenzel - Verdeaux apartment building, Renens 2018. Via baunetz, photos © Erik Frenzel.
Lees verder
339 notes
·
View notes

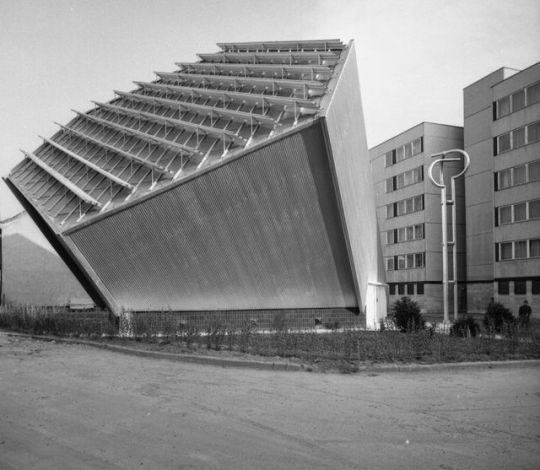

István Szabó’s church on Ildikó Square, Budapest (via here)
172 notes
·
View notes

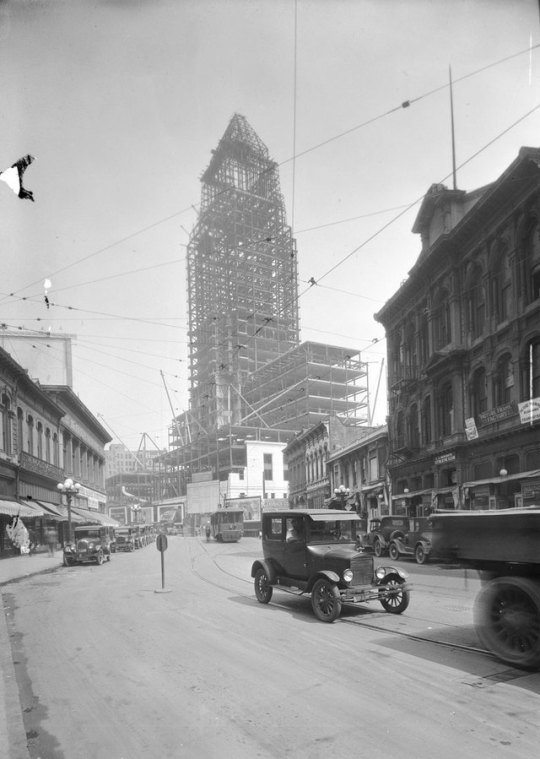

The 138m tall Los Angeles City Hall during construction in 1927, California, USA. Designed by Austin Parkinson and Martin.
79 notes
·
View notes

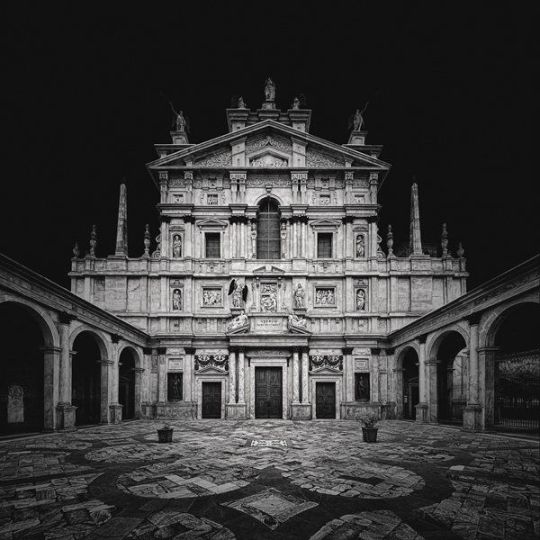

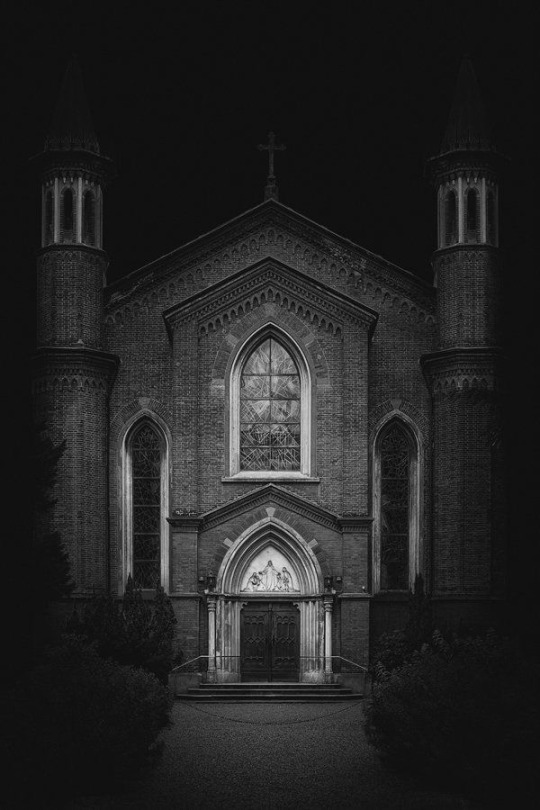

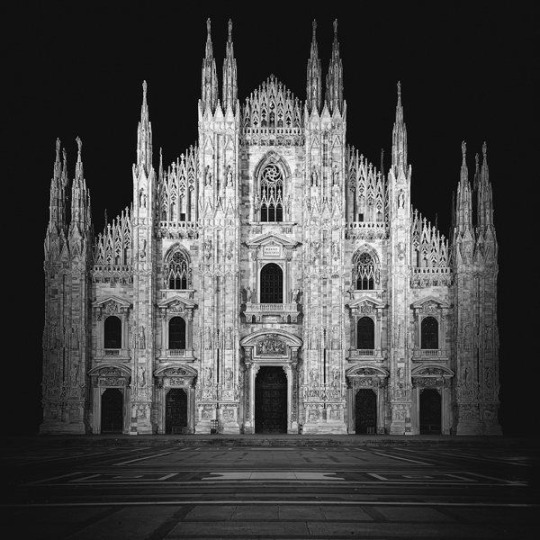

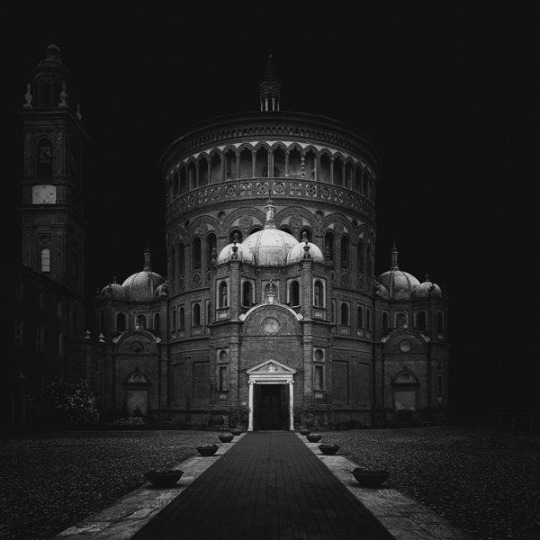

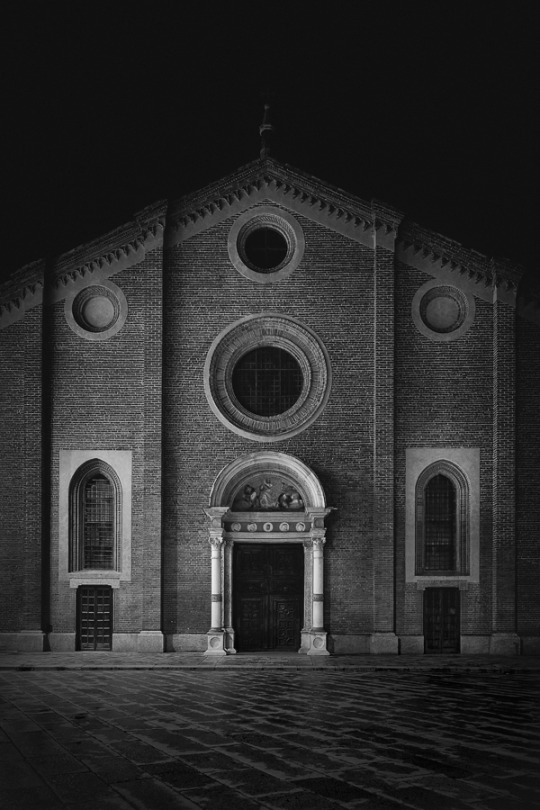

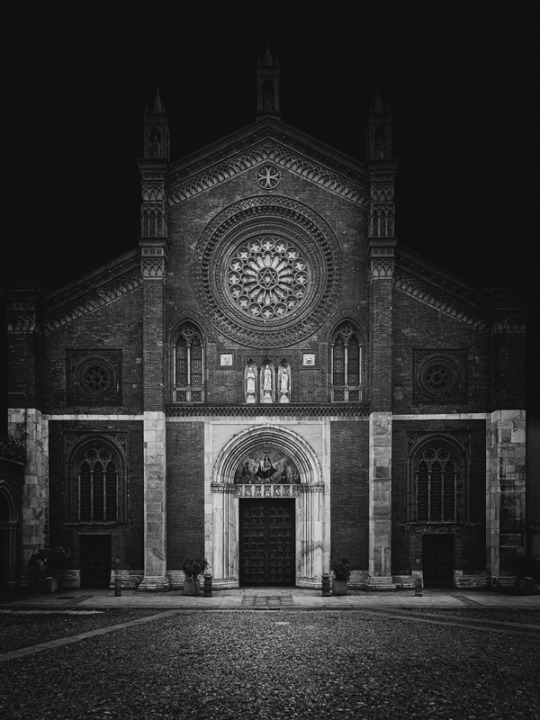

Kerken, in de serie Restore van Mattia Mognetti.
14 notes
·
View notes








Penda proposes Toronto Tree Tower built from cross-laminated timber modules
Plants and trees sprout from the modular units that make up this timber-framed high-rise, proposed by architecture firm Penda for Toronto. Penda, which has offices in China and Austria, collaborated with Canadian company Tmber for the Toronto Tree Tower project. They propose an 18-storey residential block that would stand 62 metres tall, with a modular structure made from cross-laminated timber (CLT).
Wood would also clad the building’s staggered walls, and trees would grow from the homes’ generous balconies. “Our cities are a assembly of steel, concrete and glass,” said Penda partner Chris Precht. “If you walk through the city and suddenly see a tower made of wood and plants, it will create an interesting contrast. The warm, natural appearance of wood and the plants growing on its facade bring the building to life and that could be a model for environmental friendly developments and sustainable extensions of our urban landscape,” he added.
20K notes
·
View notes



The Dot Is Black
In celebration of today’s solar eclipse in the US here are some works by the dot is black a casual platform for research design on generative drawings using the language Processing.org
You can also buy prints and see videos, check out this tumblr!
3K notes
·
View notes

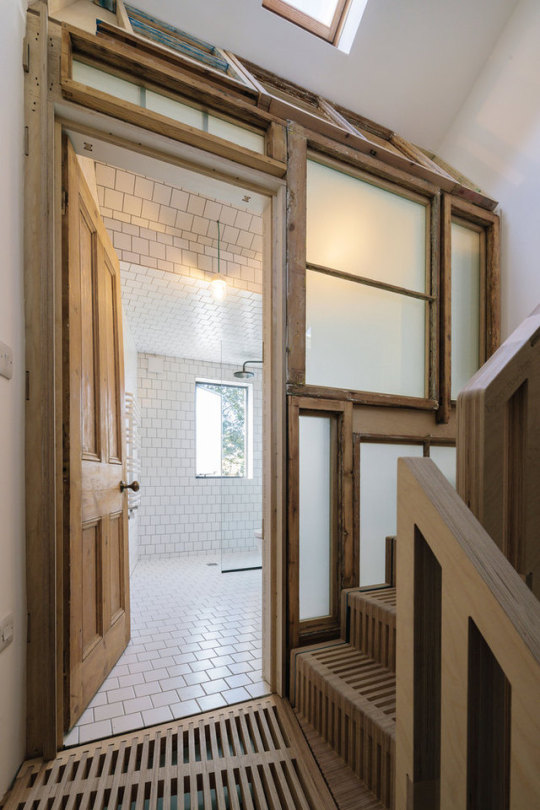

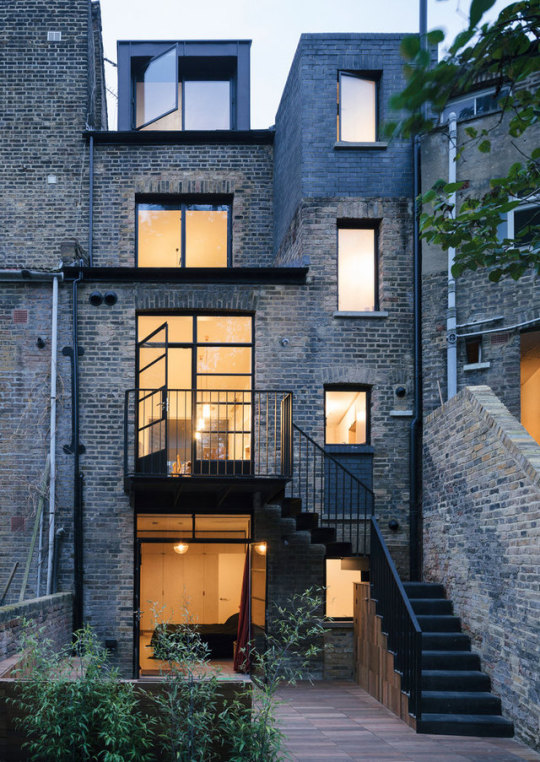

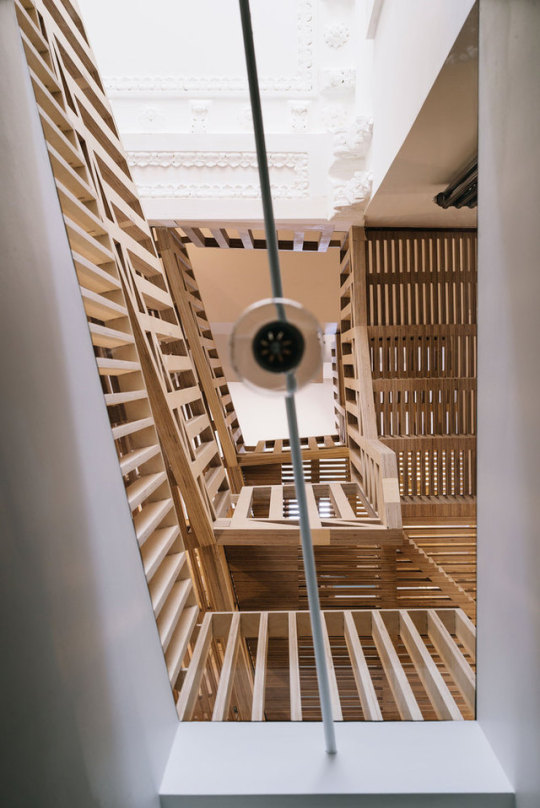

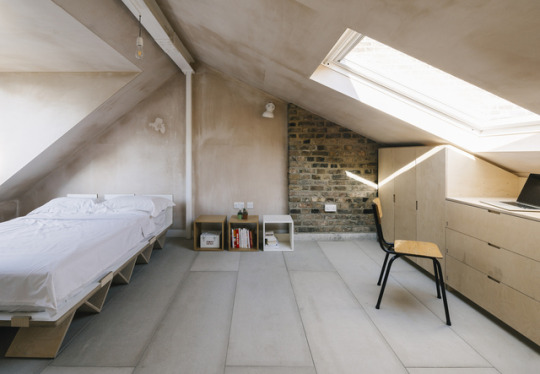

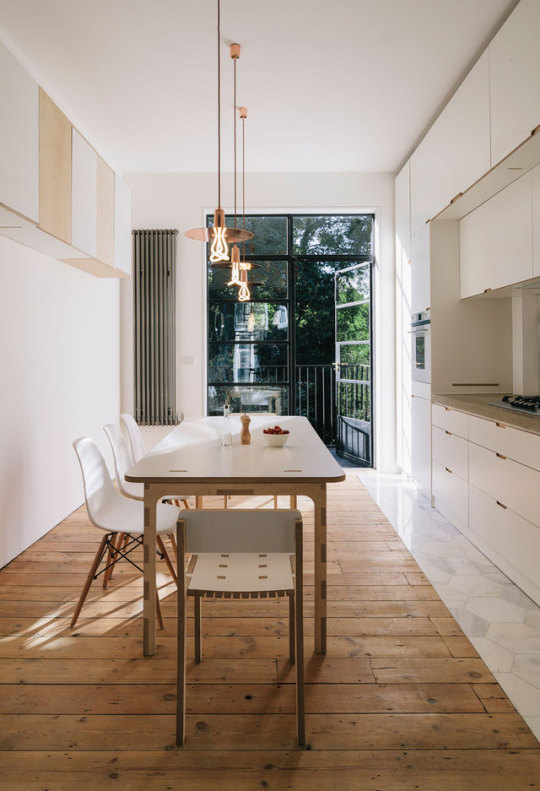

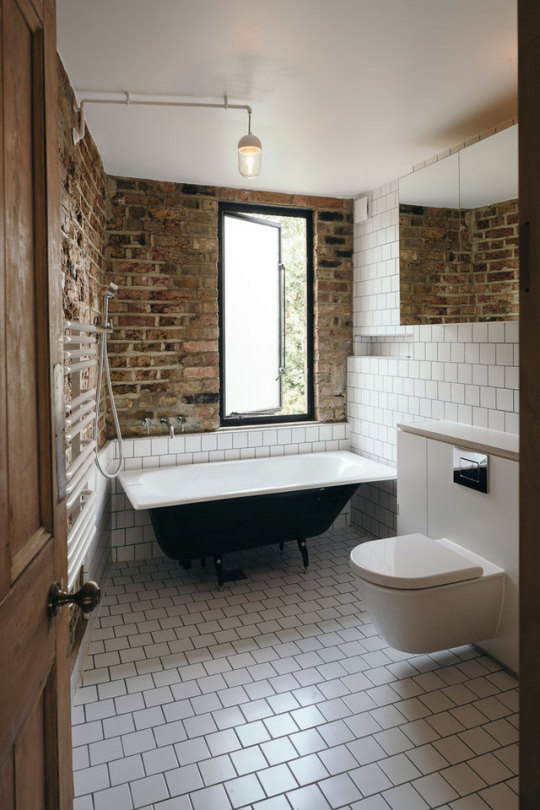

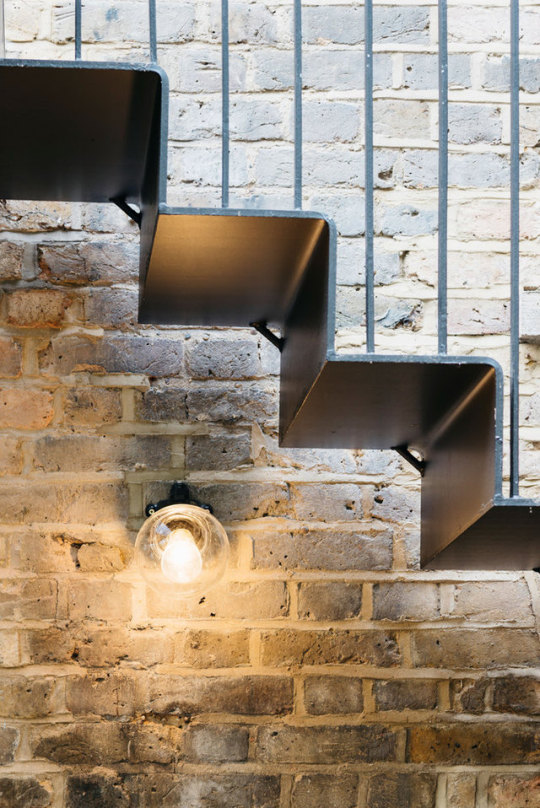

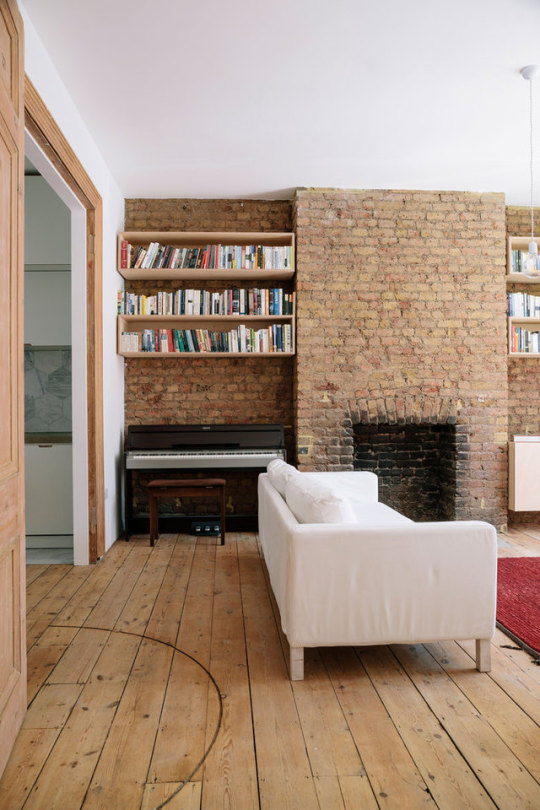

Marie’s Wardrobe by Tsuruta Architects
An impressive large staircase in a turn of the 20th century house made the circulation generous, light and airy, but its dominance compromised the entire layout. The challenge was to replace this once favoured staircase, enhancing this previous spacious quality whilst accommodating 5 bedrooms with two separate kitchens and livings /dinings.
6K notes
·
View notes

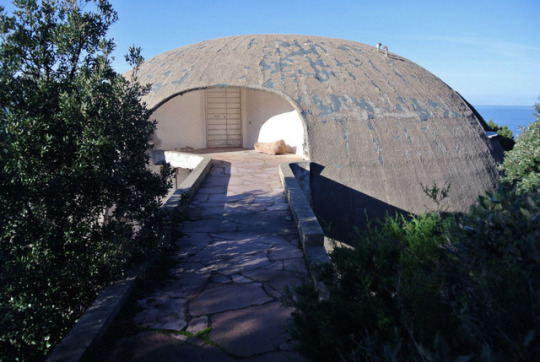

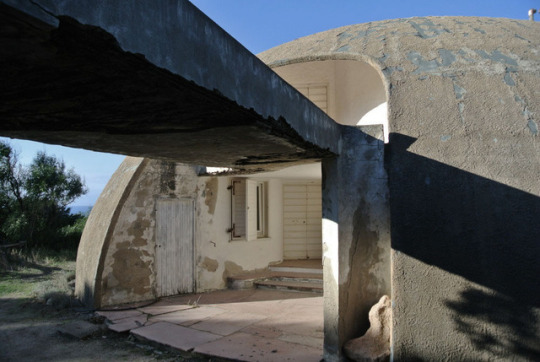

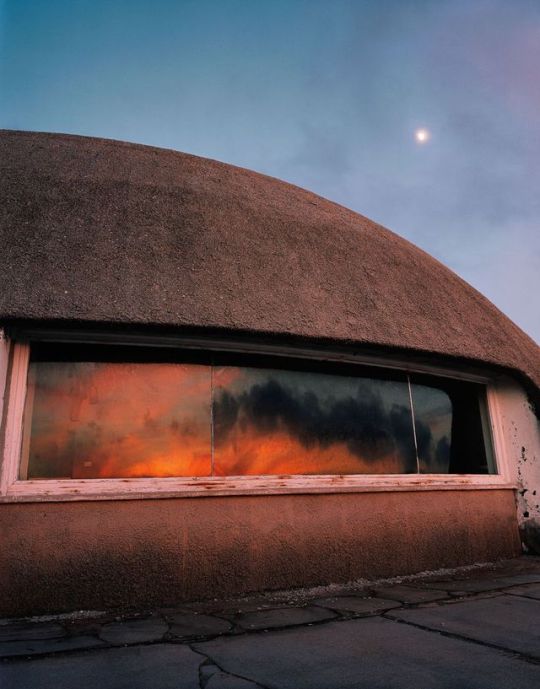

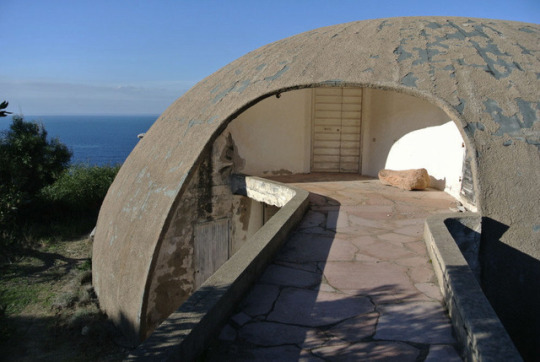

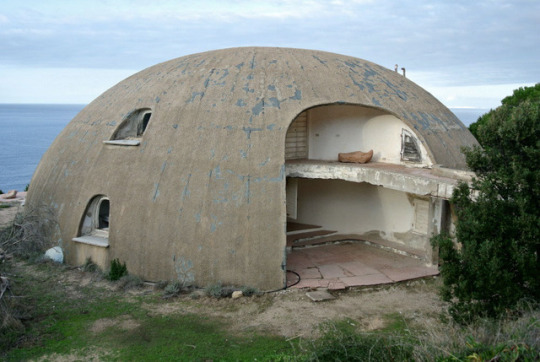

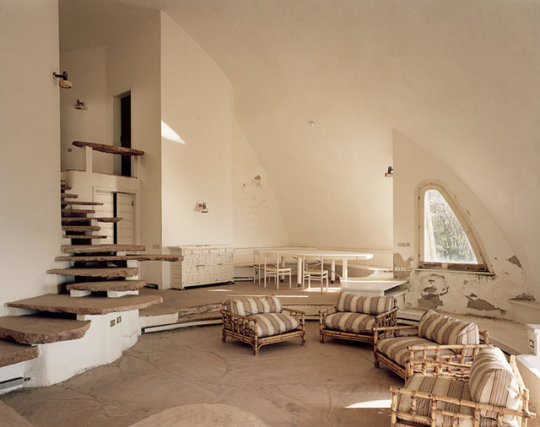

La Cupola op Sardinië, gebouwd voor filmmaker Antonioni en zijn toenmalige muze Monica Vitti. De trap van ruwe natuursteenplaten was speciaal voor haar ontworpen. De koepel is gebouwd volgens de Binishell bouwsysteem dat uit het brein komt van Dante Bini.
490 notes
·
View notes
Video
tumblr
“Lines and lines” video Matthias Brown @traceloops
30 notes
·
View notes

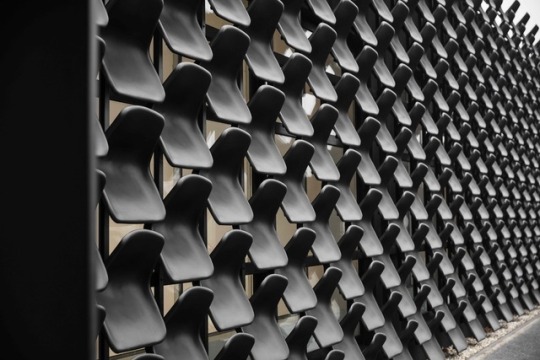

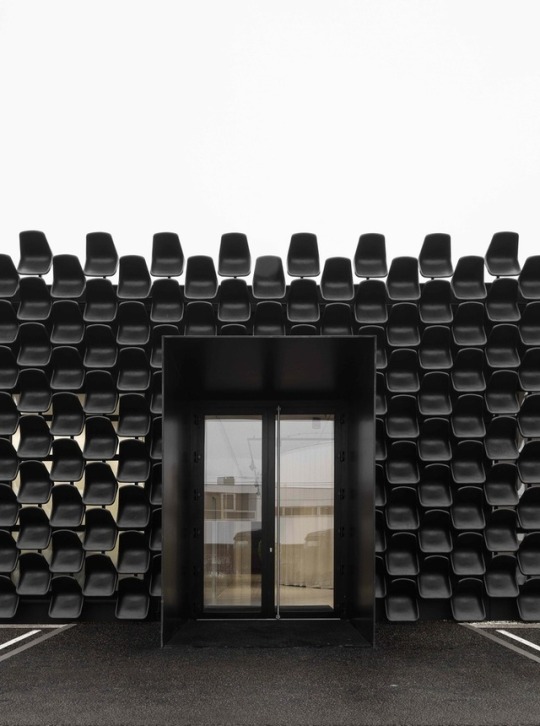

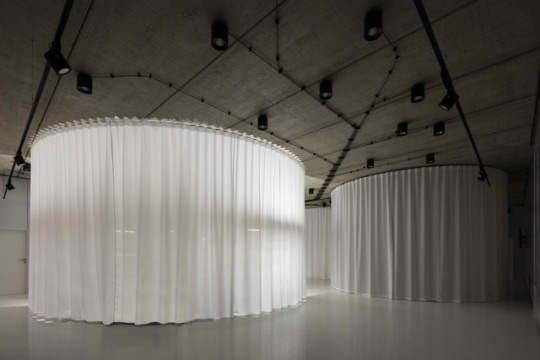

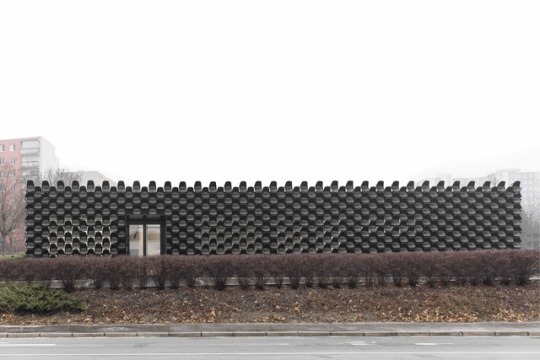

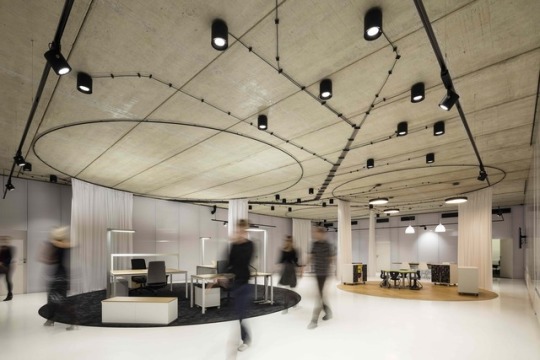

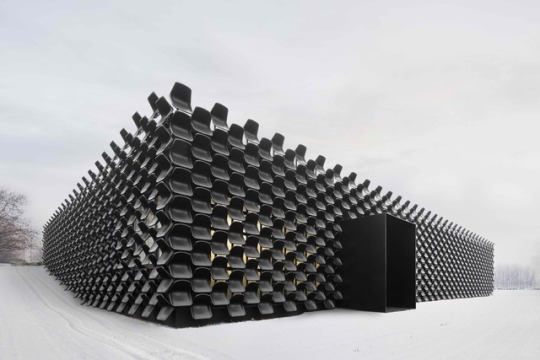

Gallery of Furniture in Brno-Vinohrady
