Semana 14. Proyecto Final. Perspectiva e Isométrico

Lámina 2. Dibujo a isométrico del mismo modelo de Lámina 1 con las vistas ortogonales rotuladas respectivamente con transparencias, líneas de construcción geométrica como líneas punteadas. Después Dibujo a regla. Y FONDO con dibujo de 2D a 3D y aplicar Claro Oscuro a RAPIDOGRAFO. Aplicar al 50% de la lámina

Lámina 1. Perspectiva a 2 puntos de fuga mismo modelo de Lámina 1con transparencias, líneas de construcción geométrica como líneas punteadas, después dibujo a regla y FONDO con dibujo de Superficies Placa/ Malla y Claro Oscuro  a Lápiz. Aplicar al 50% de la lámina.

Referencias

Diferentes Cubos

2 puntos de fuga negativo

Dibujo con retícula isométrica

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

En este proyecto apliqué todos los conocimientos aprendidos a lo largo de este curso,  el reto fue aplicar cada uno de los aprendizajes en uno solo, el cual estuviera bien aplicado y demostrando las destrezas que se desarrollaron a través de la práctica.  Cada lámina respresenta mucha importancia para la arquitectura porque no solo se utiliza trama, sombreado, contraste etc, pero también se evidencia un gran trabajo de perspectiva y tridimensionalidad, las cuales son escenciales para todo arquitecto, al igual que la composición en las láminas

[mathiasvchristensen]

Semana 13. Proyecto Final. Dibujo a Mano Alzada

Lámina 1.  Bocetos y dibujo a mano del modelo en tres dimensiones, con transparencias, líneas de construcción geométrica como líneas punteadas

Referencia

Diferentes formas de cubos

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

En esta lamina se logra comprender los volúmenes de estas formas tridimensionales; además, practicamos el dibujo a mano alzada y con instrumentos de precisión los cuales voy a necesitar en un futuro.

[mathiasvchristensen]

Semana 12. Construcción de mundos. Análisis de la adición y sustracción en dibujo 3D

Lámina 3.

Del Inicio Proyecto final

Lámina 2.

Dibujo con regla

Lámina 1.

Dibujo a mano

Referencias

Cubos en niveles

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

Los dibujos de esta semana siento que demustran como de figuras simples como un cubo al unificarlos mediantes planos podemos formar estructuras y espacios complejos e interesantes,  el uso de la repetición en esta asignación permite dar las características y cualidades

[mathiasvchristensen]

Semana 11. Representación de teselaciones y superficies, uso de la trama gráfica

Lámina 2. Con planos

Lámina1.  Con curvas

Referencias

Teselaciones

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

Las teselaciones nos ayuda para realizar topografías y espacios orgánicos en el futuro tambipén nos ayuda a comprender el movimiento de figuras orgánicas.

[mathiasvchristensen]

Semana 10. Dibujo cubos y su interacción. Bases perspectiva a 2 puntos de fuga

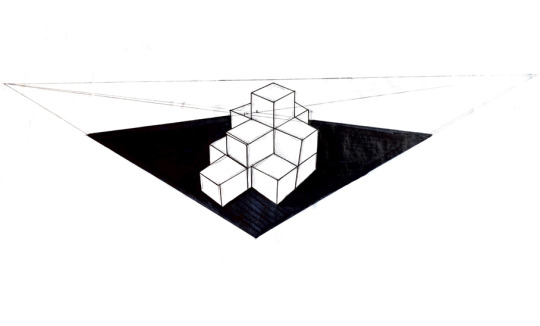

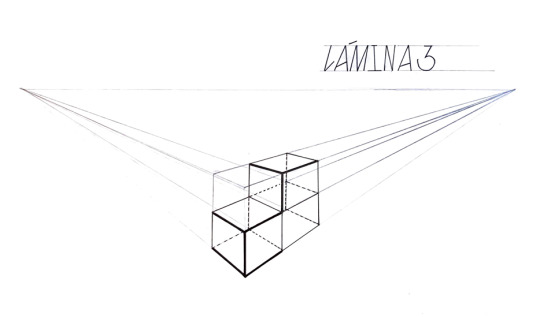

Lámina 3.  Usando la Perspectiva a 2 puntos de fuga,a regla

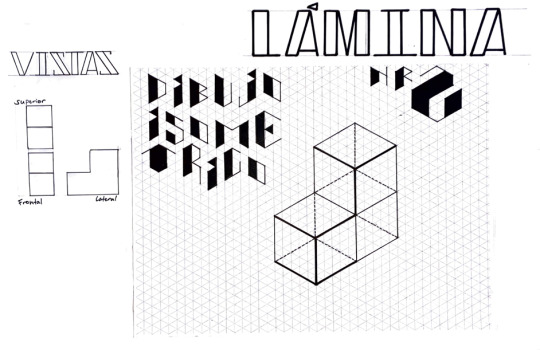

Lámina 2.  Vistas y dibujo Isométrico a regla, usar la Retícula isométrica 30 y 30 grados, dibujo a regla usando las escuadras

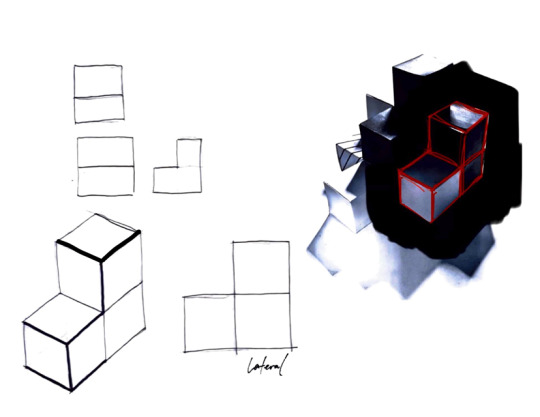

Lámina 1.  Foto y dibujo a mano de la parte del modelo aislado

Referencia

2 puntos de fuga

Dibujo isométrico y sus vistas

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

En la arquitectura es necesario usar estos tipos de perspectivas para mostrar diferentes vistas y proyecciones de los espacios diseñados. Al aislar un objeto asi nos ayuda a tener una amplia comprensión sobre su ubicación en el espacio

[mathiasvchristensen]

Semana 9. Dibujo de Línea, Cuadrado, Cubo y su aplicación. Bases perspectiva a 1 y 2 puntos de fuga

Lámina 2.  Crear a 2 puntos de fuga negativo en perspectiva, usando de base la foto de su modelo

Lámina 1.  Conectar a través de planos

Referencia

1 punto de fuga

2 puntos de fuga

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

La utilización de dos puntos de fuga nos permite observar un objeto en distintos puntos de vista, de manera que se pueden proyectar para detallar más, comprender su forma y tener una visión mas cercana a la realidad

[mathiasvchristensen]

Semana 8. Láminas tratamiento a claro-oscuro, grises y degradaciones. Valoración tonal

Lámina 2.  Valoración tonal en 3 cubos de 9 del dibujo del video realizado en Perspectiva de un 1 punto de fuga, usando Cubos o formas de tareas pasadas obtenidas con las subdivisiones del cubo

Lámina 1.  Tratamiento de claro oscuro, grises y degradaciones, aplicado a Cubo y Cilindro utilizando lápiz, rapidógrafo y marcadores

Referencias

Escala de munsell

Sombra

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

El uso de diferentes tonalidades con el uso de marcadores, rapidógrafo y lápiz nos ayudan para así poder proporcionar profundidad, realismo y un mayor entendimiento del diseño

[mathiasvchristensen]

Semana 7. Proyecciones y vistas ortogonales. Vista superior, frontal y lateral.

Lámina 2.  Mínimo hacer unos 3 ejercicios del ejercicio 1.14

Lámina 1.  Vistas superior, frontal y lateral, luego el dibujo en 3D EN BASE al CUBO

Referencias

Vistas del cubo

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

Al tener diferentes vistas en los planos arquitectónicos permiten tener una mayor comprensión de lo que se va a realizar y cómo se va a ver una vez construido

[mathiasvchristensen]

Semana 6. Retícula isométrica 30 y 30 grados, diseño de 2D a 3D

Lámina 2.  Dibujo de Elevaciones y superficies

Lámina 1.  Diseño de 2D a 3D

Referencias

Ilustraciones sobre retículas isométricas

Relevancia  ¿Cómo nos ayuda con el dibujo realizado en mi carrera?

Se puede aplicar al diseñar espacios internos, techos, topografías, mosaicos, entre otros. Además la transición de dos dimensiones a tres dimensiones en una grilla de 30 grados ayuda a facilitar los dibujos que vayamos a realizar en el futuro donde le podemos agregar profundidad y en cierto modo perspectiva

[mathiasvchristensen]

Semana 5. Dibujo de cubos, su subdivision y construcción 3D

Lámina 3.  Construcción de 20 cubos

Lámina 2.  Diseño en 2 dimensiones, Propio

Lámina 1.  Diseño en 2 dimensiones En clase

Referencias

3D abstract cube

Naves de Star wars

Relevancia ¿Como nos ayuda el ejercicio de dibujo realizado en mi carrera?

Aprender a construir objetos tridimensionales en base a cubos es una manera muy simple y precisa de pasar de 2D a 3D me ayuda para los bocetos que voy a tener hacer en tres dimensiones; además, son una herramienta para poder crear espacios, patrones y materiales con una estructura organizada

[mathiasvchristensen]

Semana 4. Construcción Tipográfica.

Lámina 3. Ejes de construcción

Lámina 2. Aplicación letras en Rotulación

Lámina 1. Portada de la Bitácora

Referencias

Abecedario tipo graffiti

Relevancia: ¿Cómo nos ayuda el ejercicio de dibujo realizado en mi carrera?

Aprendí a rotular algo que me puede ser de muchísima ayuda en el futuro ya que lo puedo aplicar para la descripción o títulos de futuros proyectos míos.

Lógica: ¿Tiene sentido este contenido de dibujo en la profesión?

Si, la rotulación por ejemplo nos puede servir montones para alguna descripción o un título en algún proyecto mío en el futuro, también aprendí en como usar la parte derecha del cerebro como una alternativa para dibujar e inspirarme.

[mathiasvchristensen]

Semana 3. Dibujo de línea, Cuadrado, Cubo y su aplicación.

Lámina 3. 50 elementos cúbicos y aplicaciones.

Lámina 2. Aplicación del módulo en las caras del cubo.

Lámina 1. Creación y dibujo de un modulo abstracto y como patrón continuo modular.

Referencia

mosaico de cubos en 3d

Cubo de Rubik

Relevancia: ¿Cómo nos ayuda el ejercicio de dibujo realizado en mi carrera?

Este ejercicio nos enseña como llevar una figura de dos dimensiones a una de tercera dimensión. Esto nos ayuda a transformar una idea de un plano a otro de una forma mas entendible

Lógica: ¿Tiene sentido este contenido de dibujo en la profesión?

Estos cuadrados y sus composiciones son la base de arquitectura. Los voy a estar usando mucho para mis proyectos en el futuro y para poder presentar mucho mejor la idea que tengo a mis clientes.

[mathiasvchristensen]

Semana 2. Láminas expresivas. Dibujo de 4 etapas de control.

2 láminas abstractas. Tema: Los sentidos

Referencia

vidriera de iglesia

Relevancia: ¿Cómo nos ayuda el ejercicio de dibujo realizado en mi carrera?

Al realizar formas tan abstractas expandimos nuestra mente y nos abrimos a nuevas formas y dibujos las cuales nos ayuda muchisimo para ser mas creativos en el futuro.

Lógica: ¿Tiene sentido este contenido de dibujo en la profesión?

Aprendemos a utilizar todo nuestro cuerpo lo cual nos da una mayor habilidad para manipular y entender nuestro proyecto, algo que me va a ayudar muchísimo para futuros proyectos.

[mathiasvchristensen]

Semana 1. Láminas ejercicio abstracto, línea y jerarquía, láminas trama gráfica.

Lámina 3. Dibujar formas abstractas con la ayuda de Puntos, Líneas y Tramas

Lámina 2. Dibujar Puntos, Líneas y Tramas, a regla

Lámina 1. Dibujar Puntos y Líneas, a mano

Referencias

lineas juntas y abstractas

Relevancia: ¿Cómo nos ayuda el ejercicio de dibujo realizado en mi carrera?

Estos son los principios básicos de cualquier composición, asi que son muy importantes ya que lo vamos a aplicar en proyectos de arquitectura más adelante.

Lógica: ¿Tiene sentido este contenido de dibujo en la profesión?

Si, porque por mas simple que parezca aprender sobre Puntos, Líneas y Tramas es de suma importancia ya que es la base de todo lo que vamos a aprender en el futuro.
