Giroscopio y Acelerometro

Un giroscopio y un acelerómetro son sensores utilizados para medir el movimiento y la orientación de un objeto.

Giroscopio: Un giroscopio es un sensor que mide la velocidad angular o la tasa de cambio en la orientación de un objeto. Se basa en el principio de conservación del momento angular y utiliza giros o precesiones para medir cambios en la dirección.

Acelerómetro: Un acelerómetro mide la aceleración lineal experimentada por un objeto. Puede detectar cambios en la velocidad o la inclinación y se basa en la fuerza de un resorte o una masa en respuesta a la aceleración.

2. Funcionamiento

Giroscopio: Los giroscopios suelen utilizar un disco giratorio que mantiene su orientación en el espacio. Cuando el objeto gira o cambia su orientación, el giroscopio detecta estos cambios en la dirección angular.

Acelerómetro: Los acelerómetros utilizan principios mecánicos, piezoeléctricos o capacitivos para medir la aceleración. Los más comunes son los acelerómetros MEMS (Micro-Electro-Mechanical Systems) que utilizan una pequeña masa suspendida en un resorte y detectan su movimiento debido a la aceleración.

Montaje Esquemático

Para montar un giroscopio y un acelerómetro con Arduino, necesitarás:

Arduino Uno o cualquier otra placa compatible con Arduino.

Módulo giroscopio y módulo acelerómetro compatibles con Arduino (por ejemplo, el MPU-6050 es una opción popular que combina ambos sensores).

Cables de conexión.

El montaje esquemático implicará conectar los pines de salida del módulo giroscopio y acelerómetro a los pines correspondientes en la placa Arduino. Por lo general, habrá pines para la alimentación (VCC y GND) y pines de datos (SCL y SDA) para la comunicación I2C.

Vídeo de Montaje

Aquí te proporciono un enlace a un vídeo en YouTube que muestra cómo montar un Giroscopio y Acelerómetro de manera práctica: Clic Aquí

[sensores-y-modulos]

Sensor de nivel de agua

El sensor de nivel de agua es un dispositivo diseñado para detectar y medir el nivel de agua en un tanque, recipiente u otro contenedor. El sensor utiliza diferentes métodos para determinar el nivel del agua y enviar esa información a una placa Arduino para su procesamiento. Uno de los sensores comunes para esta aplicación es el "Sensor de Nivel de Agua Flotante" o "Sensor de Nivel de Agua por Ultrasonido".

Funcionamiento

Sensor de Nivel de Agua Flotante: Este tipo de sensor utiliza un flotador que sube y baja con el nivel del agua. Un potenciómetro está conectado al flotador, y a medida que el flotador se mueve, cambia la resistencia del potenciómetro. La placa Arduino mide este cambio en la resistencia para determinar el nivel del agua.

Sensor de Nivel de Agua por Ultrasonido: Este sensor emite pulsos ultrasónicos hacia el agua y mide el tiempo que tarda en reflejarse el eco de vuelta. La velocidad del sonido en el agua es constante, por lo que midiendo el tiempo de ida y vuelta, el Arduino puede calcular la distancia al nivel del agua y, por lo tanto, determinar el nivel.

Montaje esquemático

El montaje de un sensor de nivel de agua con Arduino suele requerir los siguientes componentes:

Sensor de nivel de agua (flotante o por ultrasonido).

Placa Arduino (puede ser Arduino Uno, Arduino Nano, etc.).

Cables de conexión.

Fuente de alimentación para Arduino (batería o adaptador).

Posiblemente una pantalla o módulo para mostrar el nivel de agua.

El esquema de conexión depende del tipo de sensor que elijas y el modelo específico de Arduino que utilices. Asegúrate de seguir el datasheet del sensor y el esquema de conexiones proporcionado en la documentación del fabricante.

Vídeo de Montaje

Aquí te proporciono un enlace a un vídeo en YouTube que muestra cómo montar un Sensor de nivel de agua de manera práctica: Clic Aquí

[sensores-y-modulos]

Sensor de calidad de aire

El sensor de calidad de aire es un dispositivo diseñado para medir y monitorear la concentración de diversos contaminantes presentes en el aire, como partículas finas (PM2.5), dióxido de carbono (CO2), monóxido de carbono (CO), óxidos de nitrógeno (NOx), ozono (O3), entre otros. Estos sensores son esenciales para evaluar la calidad del aire en áreas urbanas, industriales y domésticas, lo que contribuye a la salud pública y la protección del medio ambiente.

Funcionamiento

El funcionamiento de un sensor de calidad de aire puede variar según el tipo de contaminante que se desea medir. A continuación, se describen algunos principios de funcionamiento comunes:

Sensores de Partículas Finas (PM2.5): Utilizan tecnologías como la dispersión de luz láser o el impacto de partículas para medir la concentración de partículas suspendidas en el aire.

Sensores de Gases: Utilizan tecnologías como la electroquímica, la conductancia térmica o la espectroscopía infrarroja para detectar y cuantificar la concentración de gases específicos en el aire.

Sensores de Ozono (O3): Emplean celdas electroquímicas que reaccionan con el ozono para generar una corriente eléctrica proporcional a su concentración.

Montaje Esquemático

El montaje esquemático de un sensor de calidad de aire dependerá del tipo específico de sensor que estés utilizando. Por lo general, incluirá componentes como la unidad de detección, una fuente de energía (como una batería o una fuente de alimentación), un microcontrolador para procesar los datos y una interfaz de usuario para mostrar los resultados.

Vídeo de Montaje

Aquí te proporciono un enlace a un vídeo en YouTube que muestra cómo montar un Sensor de calidad de aire de manera práctica: Clic Aquí

[sensores-y-modulos]

Sensor de vibración

Un sensor de vibración es un dispositivo que se utiliza para medir y detectar vibraciones y movimientos oscilatorios en objetos o estructuras. Se basa en el principio de convertir las vibraciones mecánicas en señales eléctricas que pueden ser procesadas y analizadas. Estos sensores son ampliamente utilizados en diversas aplicaciones, como monitoreo de maquinaria, seguridad en edificios, automoción y dispositivos electrónicos portátiles.

Funcionamiento mecánico, físico o químico

El funcionamiento de un sensor de vibración puede variar según el tipo específico, pero en general, se basa en un material piezoeléctrico o un acelerómetro. Aquí se explica cómo funciona un sensor piezoeléctrico:

Cuando una vibración mecánica afecta al sensor, el material piezoeléctrico en su interior se deforma ligeramente debido a la presión o tensión generada por la vibración.

Esta deformación produce una variación en la carga eléctrica del material piezoeléctrico, generando una pequeña corriente eléctrica.

El circuito del sensor amplifica esta corriente eléctrica y la convierte en una señal eléctrica proporcional a la vibración detectada.

Esta señal se puede procesar y utilizar para fines de monitoreo, control o registro de datos.

Montaje esquemático

El montaje esquemático de un sensor de vibración puede ser relativamente simple, ya que generalmente consta de tres partes principales: el propio sensor, un amplificador y un microcontrolador o un dispositivo de lectura. Aquí tienes una descripción general del montaje:

Conecta el sensor de vibración al amplificador para amplificar la señal eléctrica generada por el sensor.

Luego, conecta el amplificador a un microcontrolador o dispositivo de lectura que pueda procesar y mostrar la información recopilada del sensor.

Puedes alimentar el sistema con una fuente de energía adecuada, como una batería o una fuente de alimentación.

Link de Vídeo de Montaje Aquí te proporciono un enlace a un vídeo en YouTube que muestra cómo montar un sensor de vibración de manera práctica: Clic Aquí

[sensores-y-modulos]

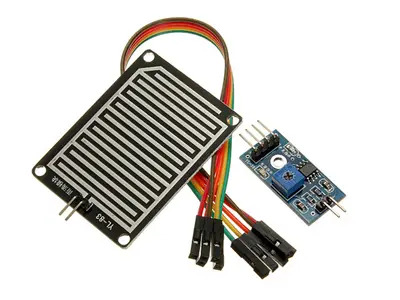

Sensor de lluvia

El sensor de lluvia es un dispositivo utilizado para detectar la presencia de lluvia o la cantidad de precipitación en una ubicación específica. Es un componente crucial en sistemas de monitoreo meteorológico, sistemas de riego automático, sistemas de seguridad para automóviles y otros campos donde la detección de lluvia es esencial.

Funcionamiento

Los sensores de lluvia funcionan de diferentes maneras, pero uno de los métodos más comunes es a través de la detección de la resistencia eléctrica. Estos sensores constan de una capa conductora y una capa aislante que están en contacto. Cuando caen gotas de lluvia en la superficie del sensor, el agua actúa como un conductor, reduciendo la resistencia eléctrica entre las capas. Esta disminución de la resistencia se detecta electrónicamente y se interpreta como una señal de lluvia.

Montaje Esquemático

El montaje esquemático de un sensor de lluvia suele ser relativamente sencillo. Consiste en conectar el sensor a un circuito electrónico y luego a un microcontrolador o a un sistema de adquisición de datos. A continuación, se muestra un ejemplo básico de conexión:

Sensor de Lluvia: Consta de dos terminales, uno conectado a una fuente de alimentación y el otro a la entrada de un circuito.

Circuito de Interfaz: Puede incluir resistencias y amplificadores necesarios para medir con precisión la resistencia del sensor y convertirla en una señal eléctrica interpretable.

Microcontrolador: Procesa la señal del sensor y la interpreta para determinar si está lloviendo o no.

Vídeo de Montaje

Aquí te proporciono un enlace a un vídeo en YouTube que muestra cómo montar un sensor de lluvia de manera práctica: Clic Aquí

[sensores-y-modulos]

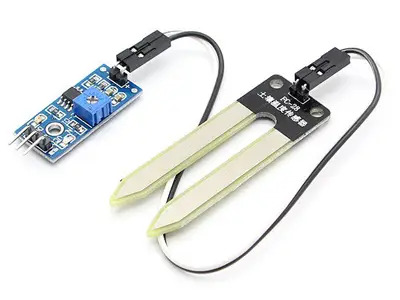

Sensor de humedad de la tierra

El sensor de humedad de la tierra, también conocido como sensor de humedad del suelo o higrómetro de suelo, es un dispositivo utilizado para medir el contenido de humedad en el suelo. Este sensor es esencial en aplicaciones agrícolas, de jardinería y en la gestión de recursos hídricos, ya que permite determinar cuándo es necesario regar las plantas y garantizar un uso eficiente del agua.

Funcionamiento Mecánico, Físico o Químico

El funcionamiento de un sensor de humedad de la tierra se basa principalmente en la conductividad eléctrica del suelo, que varía en función de su contenido de agua. El sensor consta de dos electrodos que se insertan en el suelo. Cuando el suelo está húmedo, el agua actúa como un conductor eléctrico y permite que la corriente fluya entre los electrodos, lo que se traduce en una baja resistencia eléctrica. En contraste, cuando el suelo está seco, la resistencia eléctrica entre los electrodos aumenta significativamente.

Algunos sensores de humedad de la tierra también utilizan la capacitancia, la resistencia eléctrica o la reflectancia de la luz para medir la humedad del suelo. La elección del principio de funcionamiento depende de las necesidades específicas de la aplicación.

Montaje Esquemático

El montaje esquemático básico de un sensor de humedad de la tierra incluye los siguientes componentes:

Electrodos: Dos electrodos que se insertan en el suelo para medir la resistencia eléctrica o la capacitancia.

Amplificador de señal: Para amplificar la señal eléctrica generada por los electrodos.

Microcontrolador: Para procesar la señal y convertirla en una lectura de humedad comprensible.

Pantalla: Opcionalmente, una pantalla para mostrar la lectura de humedad.

Fuente de Alimentación: Para proporcionar energía al sensor y al microcontrolador.

La conexión entre estos componentes varía según el diseño específico del sensor. Por lo general, los electrodos se conectan al amplificador de señal, que luego se conecta al microcontrolador para el procesamiento de datos.

Link de Vídeo de Montaje

Aquí te proporciono un enlace a un vídeo en YouTube que muestra cómo montar un sensor de humedad de la tierra de manera práctica: Clic Aquí
