Ý NGHĨA KÍ HIỆU ĐÈN BÁO HIỂN THỊ TRÊN TÁP LÔ – MÀN HÌNH MÁY XÚC LẬT KOMATSU WA430-6

Màn hình xe xúc lật Komatsu WA430-6 được gắn phía trước người vận hành để xem dễ dàng, cho phép người vận hành để dễ dàng kiểm tra đồng hồ đo và đèn cảnh báo.

VAI TRÒ VÀ CHỨC NĂNG  CỦA TÁP LÔ – MÀN HÌNH MÁY XÚC LẬT KOMATSU WA430-6

● Chức năng hiển thị mã hành động: Nếu bộ nạp có bất kỳ rắc rối, màn hình hiển thị chi tiết hành động trên hiển thị ký tự ở cuối trung tâm của màn hình.

● Chức năng giám sát: Bộ điều khiển giám sát mức dầu động cơ, áp suất, nhiệt độ nước làm mát, tắc nghẽn bộ lọc không khí, v.v. Nếu bộ điều khiển tìm thấy bất thường, tất cả những điều này sẽ được hiển thị trên màn hình LCD.

● Chức năng thông báo thời gian thay thế: Màn hình thông báo thời gian thay thế dầu và bộ lọc trên màn hình LCD máy xúc lật WA430-6  khi nó đạt đến khoảng thời gian thay thế.

● Sự cố với chức năng bộ nhớ dữ liệu: Màn hình lưu trữ bất thường để khắc phục sự cố hiệu quả

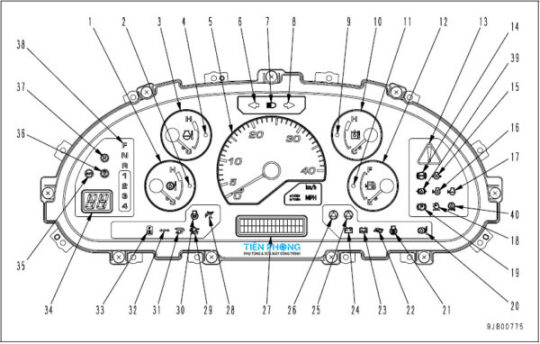

Ý NGHĨA ĐÈN BÁO HIỂN THỊ TRÊN TÁP LÔ – MÀN HÌNH MÁY XÚC LẬT KOMATSU WA430-6

1. Máy đo nhiệt độ dầu bộ chuyển đổi mô-men xoắn 2. Đèn cảnh báo nhiệt độ dầu bộ chuyển đổi mô-men xoắn 3. Máy đo nhiệt độ nước làm mát động cơ 4. Đèn cảnh báo nhiệt độ nước làm mát động cơ 5. Đồng hồ tốc độ hoặc máy đo tốc độ động cơ 6. Đèn báo rẽ (Trái) 7. Đèn đầu đèn chùm cao 8. Đèn báo rẽ (Phải) 9. Đèn cảnh báo nhiệt độ dầu thủy lực 10. Máy đo nhiệt độ dầu thủy lực 11. Đèn cảnh báo mức nhiên liệu 12. Máy đo mức nhiên liệu 13. Đèn cảnh báo trung tâm 14. Đèn cảnh báo áp suất dầu phanh 15. Đèn cảnh báo áp suất dầu động cơ 16. Đèn cảnh báo mức dầu động cơ 17. Đèn cảnh báo mức chất làm mát bộ tản nhiệt 18. Đèn cảnh báo tắc nghẽn máy lọc không khí 19. Đèn báo phanh đỗ 20. Đèn cảnh báo nhiệt độ dầu phanh

21. Đèn thí điểm quay ngược quạt làm mát

22. Đèn báo bảo dưỡng

23. Đèn cảnh báo mức điện phân của ắc quy

Xem thêm tại: https://suachuacogioi.com/y-nghia-ki-hieu-den-bao-hien-thi-tren-tap-lo-man-hinh-may-xuc-lat-komatsu-wa430-6/

[suachuacogioi]

Hướng dẫn sử dụng màn hình máy xúc Komatsu PW130-7K

[suachuacogioi]

Tài liệu hướng dẫn sửa chữa Máy đào Komatsu PC200-8M0, PC200LC-8M0, PC220-8M0, PC220LC-8M0

Tài Liệu Sửa Chữa Máy Xúc Komatsu PC200-8M0, PC200LC-8M0, PC220-8M0, PC220LC-8M0  này mô tả thông tin kỹ thuật cần thiết và hướng dẫn sửa chữa. Sổ tay hướng dẫn của shop được chia thành các chương sau để các bạn tiện sử dụng:

     Phần 1: Phần này bao gồm chỉ mục, lời nói đầu, an toàn và thông tin cơ bản.

Phần 2: Đặc điểm kỹ thuật: Phần này giải thích các thông số kỹ thuật của máy. Phần 3: Cấu trúc, chức năng và tiêu chuẩn bảo trì : Phần này giải thích cấu trúc, chức năng và các giá trị tiêu chuẩn bảo trì của từng thành phần. Các phần phụ cấu trúc và chức năng giải thích cấu trúc và chức năng của từng thành phần. Nó không phục vụ chỉ để cung cấp hiểu biết về cấu trúc, mà còn là tài liệu tham khảo để xử lý sự cố. Phần phụ tiêu chuẩn bảo trì giải thích các tiêu chí và biện pháp khắc phục đối với việc tháo lắp và bảo dưỡng. Phần 4: Bảng giá trị tiêu chuẩn q Các giá trị tiêu chuẩn cho một máy mới và chụp sự cố được mô tả. Bảng giá trị tiêu chuẩn này là được sử dụng để thử nghiệm và điều chỉnh, đồng thời xác định lỗi khi khắc phục sự cố.

Phần 5: Kiểm tra và điều chỉnh: Phần này mô tả các công cụ đo và cách đo cũng như cách điều chỉnh các bộ phận khác nhau. Đối với giá trị tiêu chuẩn và tiêu chí hỏng hóc, xem bảng giá trị tiêu chuẩn. Phần 6: Khắc phục sự cố: Bảng mã lỗi trên màn hình- táp lô máy xúc Komatsu PC200-8M0, PC200LC-8M0, PC220-8M0, PC220LC-8M0. Phần này mô tả cách khắc phục sự cố trong khu vực nghi ngờ khi xảy ra lỗi và biện pháp khắc phục sự cố. Khắc phục sự cố được mô tả theo từng mã lỗi. Phần 7: Tháo và lắp ráp: Phần này giải thích các quy trình tháo, lắp, tháo rời và lắp ráp từng bộ phận hoặc thành phần và các công cụ đặc biệt cho công việc cũng như các biện pháp phòng ngừa để thực hiện chúng một cách an toàn. Ngoài ra, mô-men xoắn thắt chặt, số lượng và trọng lượng của vật liệu phủ, dầu, mỡ và chất làm mát cần thiết cho các tác phẩm cũng được giải thích. Phần 8: Cấu trúc và chức năng, kiểm tra và điều chỉnh, và khắc phục sự cố cho tất cả các thành phần khác hoặc thiết bị không thể phân loại riêng được giải thích trong phần phụ lục. Phần 9: Tài liệu sơ đồ và hình vẽ: Phần này đưa ra các sơ đồ mạch thủy lực và sơ đồ mạch điện Máy Xúc Komatsu PC200-8M0, PC200LC-8M0, PC220-8M0, PC220LC-8M0 Tải tài liệu về tại đây: https://suachuacogioi.com/tai-lieu-sua-chua-may-xuc-komatsu-pc200-8m0-pc200lc-8m0-pc220-8m0-pc220lc-8m0/

[suachuacogioi]

CÁCH SỬ DỤNG BẢNG TAPLO MÀN HÌNH MÁY XÚC HITACHI ZX200-1

1- Báo nhiệt độ nước làm mát động cơ

2- Báo đo nhiên liệu trong thùng dầu

3- Công tắc lựa chọn màn hình

4- Cài đặt công tắc

5- Chuyển đổi chế độ làm việc

6- Chỉ báo mức nhiên liệu

7- Công tắc hạn chế bộ lọc khí

8- Chỉ báo bình sạc điện

9- Chỉ báo bộ lọc dầu thủy lực

10- Chỉ báo mức nước làm mát

11- Chỉ báo mức dầu động cơ

12- Áp suất dầu động cơ (chỉ báo)

13- Chỉ báo làm nóng trước

14- Chỉ báo quá nhiệt

15- Chỉ báo chế độ đào

16- Chỉ báo chế độ đính kèm

17- Màn hình tinh thể lỏng: nơi hiển thị mã lỗi máy xúc.

18- Chế độ xuống ga tự động

19- Chế độ ga tự động toàn bộ

NGUỒN: https://suachuacogioi.com/man-hinh-may-xuc-hitachi-zx200-1/

[suachuacogioi]

HƯỚNG DẪN SỬA CHỮA MÁY XÚC KOMATSU PC200-6

Là người lái xe máy xúc hoặc vận hành máy xúc Komatsu PC200-6, bạn sẽ thường xuyên gặp phải tình trạng báo động trên màn hình máy xúc. Các cảnh báo của máy xúc được hiển thị trên màn hình LCD máy xúc Komatsu-6 dưới dạng mã lỗi như lỗi E03, E05 hay E01. Cần có tài liệu hướng dẫn chuyên nghiệp, bạn mới có thể hiểu ý nghĩa của các mã lỗi máy xúc PC200-6 này.

Nếu hiểu được ý nghĩa mã lỗi này, bạn không cần phải tìm một thợ sửa chữa máy xúc chuyên nghiệp đặc biệt là đối với một số lỗi nhỏ. Bạn có thể tiết kiệm thời gian và chi phí. Bài viết sau đây sẽ giới thiệu tài liệu máy xúc: mã lỗi của máy xúc Komatsu-6 : PC200-6. Qua mã lỗi này có thể áp dụng cho những xe Komatsu-6 bánh xích và Komatsu-6 bánh lốp khác : PC-6, PC200-6, PC220-6, PC270-6, PC210-6, PC200-6K, PW-6, PC100-6, PC120-6, PC120LC-6 Komatsu, C400-6, PC400LC-6, PC450-6, PC450LC-6, PC200LC-6, PC200EN-6, PC200EL-6… thậm chí một số mã lỗi dùng được cho máy xúc  Komatsu-7: PC200-7, PC220-7, PC280-7….

TỔNG HỢP BẢNG MÃ LỖI MÁY XÚC KOMATSU-6 – HƯỚNG DẪN SỬA CHỮA MÁY XÚC. Lỗi E01, Automatic mode system in HYPER system: Hệ thống chế độ tự động trong hệ thống HYPER.

Lỗi E02, PC-EPC system : Hệ thống PC-EPC.

Lỗi E03, rotary parking brake system: hệ thống phanh tay quay.

Lỗi E05 Governor motor system: Hệ thống động cơ đốc

Lỗi  E04+CALL Joystick median system in HYPER system: Hệ thống trung gian cần điều khiển trong hệ thống HYPER..

Lỗi E06+CALL EPC solenoid valve drive system in HYPER system: hệ thống dẫn động van điện từ EPC trong hệ thống HYPER.

Lỗi E09 The HYPER-GX system shutdown :Hệ thống HYPER-GX tắt.

Lỗi E101 The fault history is abnormal: Lịch sử lỗi là bất thường.

Ý NGHĨA MÃ LỖI MÁY XÚC KOMATSU PC200-6 TRÊN MÀN HÌNH MÁY XÚC – SỬA CHỮA MÁY XÚC!

Bảng mã lỗi màn hình máy xúc Komatsu PC200-6 Bảng mã lỗi máy đào Komatsu PC200-6 Lỗi E104 Air filter is blocked: Bộ lọc không khí bị chặn.

Lỗi E108 Water temperature is above 105 °C: Nhiệt độ nước trên 105 ° C.

Lỗi E112 Wiper motor drive forward rotation system short circuit (new): Hệ thống quay thuận chiều quay động cơ gạt nước (mới).

Lỗi E113 Wiper motor drive reverse system short circuit (new): Ngắn mạch hệ thống truyền động ngược mô tơ gạt nước (mới).

Lỗi E114 The sprayer drive circuit is shorted (new): Mạch dẫn động máy phun bị ngắn mạch (mới).

Lỗi E202 LS select solenoid circuit short circuit: LS chọn mạch điện từ ngắn mạch.

Lỗi E203 Short circuit of the rotary parking brake solenoid valve circuit: Ngắn mạch của mạch van điện từ phanh đỗ quay.

TỔNG HỢP BẢNG MÃ LỖI MÁY XÚC KOMATSU-6 TRÊN TAPLO ĐỒNG HỒ PC-6, PW-6,  PC200-6, PC220-6, PC270-6, PC210-6, PC200-6K, PC160-6 Lỗi E204 Pump merge / split solenoid valve circuit short circuit: Bơm hợp nhất / ngắt mạch van điện từ ngắn mạch.

Lỗi E205 The secondary overflow solenoid valve circuit is short circuited: Mạch van điện từ tràn thứ cấp bị ngắn mạch.

KÍ HIỆU LỖI TRÊN MÀN HÌNH MÁY XÚC KOMATSU PC200-6 PC-6, PC200-6, PC220-6, PC270-6, PC210-6, PC200-6K Bảng mã lỗi màn hình máy xúc Komatsu PC200-6 Bảng mã lỗi màn hình máy xúc Komatsu PC200-6 Lỗi E214 Pump merges / splitter solenoid valve circuit is open: Mạch van điện từ hợp nhất / bộ chia của máy bơm bị hở.

Lỗi E215 The secondary overflow solenoid valve circuit is open:  Mạch van điện từ tràn thứ cấp đang mở.

Lỗi E216 The walking speed conversion solenoid valve circuit is short-circuited: Mạch van điện từ chuyển đổi tốc độ đi bộ bị ngắn mạch.

Lỗi E217 Mode selection input fault:  Lỗi đầu vào lựa chọn chế độ.

Lỗi E218 The network responds to a timeout failure: Mạng phản hồi lỗi thời gian chờ.

Ý NGHĨA BẢNG MÃ LỖI MÁY XÚC KOMATSU GIÚP SỬA CHỮA MÁY XÚC!

Lỗi E225 The rear pump pressure sensor circuit is abnormal: Mạch cảm biến áp suất bơm phía sau không bình thường.

Lỗi E226The pressure sensor circuit power supply is abnormal: Nguồn điện mạch cảm biến áp suất không bình thường.

Lỗi E227 Engine speed sensor is abnormal: Cảm biến tốc độ động cơ không bình thường.

Lỗi E235 Activation mode (swing) solenoid valve circuit is open: Mạch van điện từ chế độ kích hoạt (xoay) đang mở.

HƯỚNG DẪN SỬA CHỮA MÁY XÚC: Ý NGHĨA MỘT SỐ MÃ LỖI MÁY XÚC KOMATSU-6 PC-6, PC200-6, PC220-6, PC270-6, PC210-6, PC200-6K Lỗi E236 Rear pump TVC solenoid valve circuit short circuit: Ngắn mạch van điện từ TVC của máy bơm phía sau.

Lỗi E237 Rear pump TVC solenoid valve circuit is open:  Mạch van điện từ TVC của máy bơm phía sau bị hở.

Lỗi E302 The rotary stroke control solenoid valve circuit is short-circuited:  Mạch van điện từ điều khiển hành trình quay bị ngắn mạch.

Lỗi E303 The rotary stroke control solenoid valve circuit is open: Mạch van điện từ điều khiển hành trình quay đang mở.

Lỗi E306 The feedback potential circuit is abnormal: Mạch điện thế phản hồi không bình thường.

Lỗi E308 Fuel dial input is abnormal: Đầu vào quay số nhiên liệu không bình thường.

Ý NGHĨA MỘT SỐ MÃ LỖI MÁY XÚC KOMATSU-6 PC400LC-6, PC450-6, PC450LC-6, PC200LC-6, PC200EN-6, PC200EL-6 Lỗi E313 Automatic grease supply controller failure (optional):  Lỗi bộ điều khiển cấp mỡ tự động (tùy chọn).

Lỗi E315 Battery relay output circuit is short circuited: Mạch đầu ra rơ le ắc quy bị ngắn mạch.

Lỗi E316 Governor Motor is out of adjustment: Động cơ Thống đốc không điều chỉnh được.

Lỗi E317 Governor motor circuit is open: Mạch động cơ Thống đốc bị hở.

Lỗi E318 The governor motor circuit is short circuited: Mạch điều khiển động cơ bị ngắn mạch

Xem chi tiết tại : https://suachuacogioi.com/tai-lieu-may-xuc-tong-hop-ma-loi-may-xuc-komatsu-pc200-6/

Tất nhiên, mô tả ở trên không đầy đủ về nguyên nhân gây ra lỗi cho mã lỗi máy xúc PC200-6. Nếu bạn muốn hiểu lý do chính xác của lỗi trên và cách khắc phục sự cố; bạn có thể liên hệ trực tiếp với chúng tôi qua Hotline 0983658056. Chúng tôi sẽ cung cấp dịch vụ giải pháp liên quan.
