Shelly Plus #5: Bodenfeuchtesensor am AddOn

In diesem Beitrag möchte ich dir zeigen, wie du einen analogen Bodenfeuchtesensor am Shelly Plus AddOn anschließt und in der Shelly App einrichtest.

Shelly Plus #5: Bodenfeuchtesensor am AddOn Im Beitrag Shelly Plus #3: Regensensor am AddOn habe ich dir bereits gezeigt, wie du einen Regensensor anschließt und einrichtest. Diese beiden Sensoren arbeiten gleich und werden auch in der Shelly App als Analog IN eingerichtet (dazu später mehr). Für diesen Beitrag verwende ich einen kapazitiven Bodenfeuchtesensor, dieser ist etwas teurer, aber hält auch deutlich länger, da dieser sich nicht auflöst wie die günstigen Varianten.

Benötige Komponenten für den Aufbau

Wenn du diesen kleinen Aufbau nachbauen möchtest, dann benötigst du: - ein Shelly Plus 1, - ein Shelly Plus AddOn, - ein kapazitiven Bodenfeuchtesensor, - drei Breadboardkabel, männlich - männlich, 10 cm, - ein Anschlusskabel für den Shelly Plus Das Anschlusskabel bekommst du als Meterware recht günstig im Baumarkt, zusätzlich empfehle ich auf die Enden jeweils Aderendhülsen aufzusetzen, damit die Verbindung sicher hält.

Anschluss an den Shelly Plus AddOn und Einrichten in der Shelly App

Da der Sensor über ein spezielles Anschlusskabel mit Buchsen verfügt, nutze ich drei farbige Breadboardkabel zum Anschluss an den Shelly AddOn. Du könntest natürlich auch das Anschlusskabel mit einem Seitenschneider von der Buchse trennen und auf die offenen Enden Aderendhülsen aufsetzen. Da ich jedoch diesen Sensor in einem anderen Projekt wiederverwenden möchte, mache ich dieses nicht. BodenfeuchtesensorShelly Plus AddOnGND (schwarz)GNDVCC (rot)VCCDATA (gelb)ANALOG IN Die Stromversorgung erfolgt wieder mit einem separaten Anschlusskabel, in meinem Fall mit einem 3Adrigen flexiblen Kabel an welchem ein Schukostecker angeschlossen ist.

Im nachfolgenden YouTube-Video zeige ich dir, wie du den Bodenfeuchtesensor an das Shelly Plus AddOn anschließt und Szenen in der Shelly App einrichtest. https://youtu.be/X6ZjXBcKsLI Read the full article

[draegerit]

Shelly Plus #4: PIR Sensor am AddOn

In diesem Beitrag möchte ich dir zeigen, wie du einen PIR Sensor an das Shelly Plus AddOn anschließt und das Signal zur Steuerung des Relais verwenden kannst.

Shelly Plus #4: PIR Sensor am AddOn Es gibt mit dem Shelly Motion 2 bereits eine fertige Lösung. Jedoch ist diese für mich viel zu langweilig und daher möchte ich diese Schaltung selber aufbauen und dir hier präsentieren. An das Shelly Plus AddOn kannst du viele Sensoren anschließen und auswerten, welche für Arduino & Raspberry Pi gedacht sind. Diese sind teilweise nicht so hochwertig und auch manchmal sehr kurzlebig, aber zum ein wenig Herumspielen sind diese voll okay.

Das Shelly Plus AddOn habe ich dir bereits in den nachfolgenden Beiträgen vorgestellt: - Shelly Plus #2: Shelly Plus AddOn - Shelly Plus #3: Regensensor am AddOn

Benötigte Ressourcen für dieses Projekt

Wenn du dieses kleine Beispiel nachbauen möchtest, dann benötigst du: - einen Shelly Plus 1*, - ein Shelly Plus AddOn*, - einen PIR Sensor*, - drei Breadboardkabel*, männlich-weiblich, 20 cm - eine Zuleitung für den Shelly Plus 1** Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung! ** Die Zuleitung für den Shelly bekommst du im örtlichen Baumarkt als Meterware und ebenso einen passenden Stecker. Ich empfehle dir noch zusätzlich 3 Aderendhülsen aufzusetzen, damit die feinen Adern von den Schraubklemmen nicht zerquetscht werden.

Aufbau der Schaltung

Durch den Shelly AddOn ist der Aufbau der Schaltung recht easy, denn dieser ist auf dem Gehäuse sehr gut beschrieben.

Den PIR Sensor gibt es in (mir bisher bekannten) zwei Varianten, beiden ist jedoch gleich das diese über 5 V betrieben werden und einen digitalen Ausgang haben.

PIR Sensoren im Vergleich Ich verwende in diesem Beitrag den PIR Sensor HC-SR501*. Dieser Sensor verfügt über zwei kleine Drehpotentiometer, an welchen man die Empfindlichkeit regeln kann.

Anschluss des PIR Sensors an das Shelly Plus AddOn

Wie erwähnt und auf den Bildern zu sehen besitzt der PIR Sensor 3 Pins, VCC, OUT& GND. Welche wie folgt an das Shelly Plus AddOn angeschlossen werden.

PIR Sensor HC-SR501 am Shelly Plus AddOn Im nachfolgenden YouTube-Video zeige ich dir kurz, wie du diesen anschließen und in der Shelly App einrichten kannst. https://youtu.be/yO2VfprW0N4 Im letzten Beitrag zum Regensensor Modul habe ich bereits zwei Szenen erstellt, welche mit einem digitalen Signal 0/1 oder HIGH/LOW arbeitet und somit für diesen Beitrag wiederverwendet werden können. Wenn wir eine Lampe damit steuern möchten, können wir zusätzlich noch eine Verzögerung einbauen, sodass wir zum Verlassen des Bereiches noch etwas mehr Licht & Zeit haben. Read the full article

[draegerit]

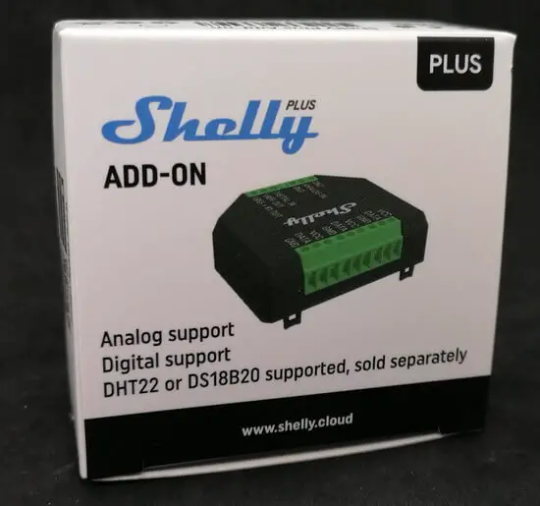

Shelly Plus #2: Shelly Plus AddOn

In diesem Beitrag möchte ich dir das Shelly Plus AddOn vorstellen und zeigen wie du an diesen ein DHT22 Sensor anschließt.

Shelly Plus #2: Shelly Plus AddOn Im Beitrag Shelly 1 #2 – Temperatursensor DS18B20 anschließen habe ich dir bereits für das Vorgängermodell dem Shelly 1 gezeigt, wie ein DHT22 Sensor angeschlossen und eingerichtet wird. Die Firma Shelly hat beim neuen Modell für die Plus Varianten einige nützliche Veränderungen einfließen lassen, welche ich dir hier gerne zeigen möchte.

Technische Daten des Shelly Plus AddOn

Nachfolgend die technischen Daten zu diesem Modul: Unterstützte GeräteShelly Plus 1 / 1 PM, Shelly Plus 2PM, Shelly Plus i4/i4DCmaximale Stromaufnahme am GPIO10 mABetriebsspannung3,3 V (vom Shelly)Leistungsaufnahme< 0,5 W (ohne Sensor)Abmaße (L x B x H))42 mm x 37 mm x 15 mmGewicht105 gFarbeSchwarzTechnische Daten des Shelly Plus AddOn Die hier aufgeführten technischen Daten habe ich von der offiziellen Seite https://www.shelly.cloud/de/products/product-overview/shelly-plus-add-on entnommen.

Vergleich mit dem Vorgängermodell

Zunächst möchte auf die Unterschiede zwischen den beiden Modellen eingehen. Das alte Model hat beim Shelly die Schraubklemmen verdeckt, dieses bedeute immer das bei einer Änderung an der Verkabelung das AddOn entfernt werden musste. Dieses wurde beim neuen AddOn geändert und so gelangt man an die Schraubklemmen, auch wenn das Modul aufgesteckt ist. Des Weiteren sind die Kontakte nun mit vernünftigen Schraubklemmen und nicht mehr mit feinen Drähten.

An das alte Modell konntest du lediglich drei Sensoren vom Typ DS18B20, einen DHT22 oder einen Magnet-Sensor anschließen. Der neue hat hier deutlich zugelegt und kann sogar noch analoge Sensoren auswerten, aber dazu später mehr.

Bezug

Du bekommst den AddOn auf den gängigen Portalen, wo du Shelly Geräte kaufen kannst. Jedoch auch hier gehen die Preise sehr auseinander. Hier jetzt eine kleine Auswahl von Shops, welche dieses Modell anbieten. ShopPreisVersandkostenhttps://www.reichelt.de/16,95 €5,95 €https://www.berrybase.de/17,90 €3,95 €https://mysmartshop.de/17,85 €5,90 €https://shellyparts.de/17,78 €3,50 €eine kleine Auswahl von Shops welche den Shelly Plus AddOn anbieten Natürlich findest du das neue AddOn auch auf ebay.de, dort jedoch zu deutlich höheren Preisen.

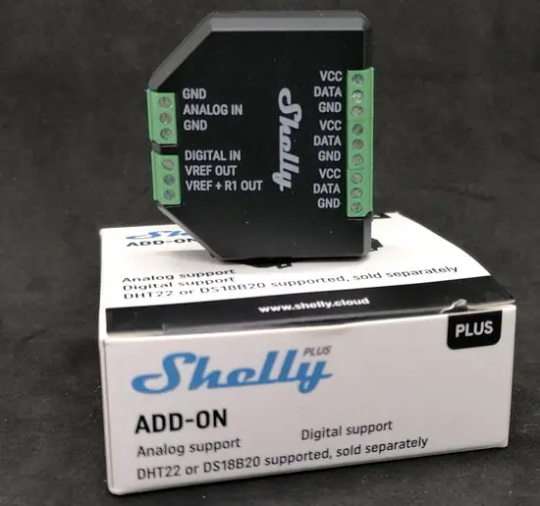

Aufbau des AddOn

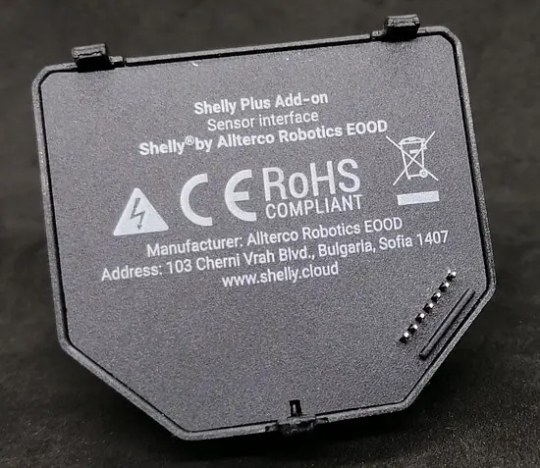

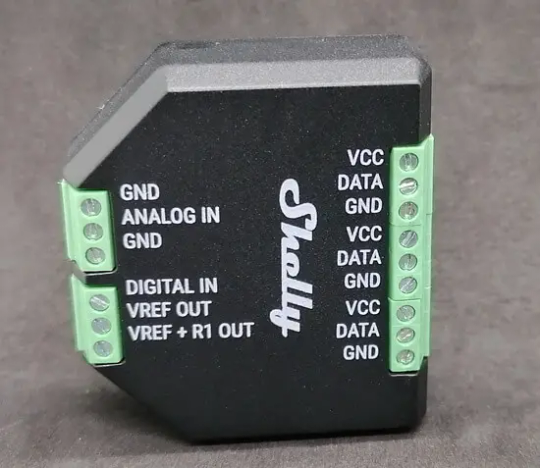

Das AddOn hat auf der linken & rechten Seite Schraubklemmen, für welche du einen Schlitzschraubendreher der Größe 1,5 mm benötigst. Auf der Rückseite befindet sich eine kleine Stiftleiste, welche in den Shelly Plus gesteckt wird.

Mögliche Sensoren für das AddOn

Wie du auf den Bildern sehen kannst, besitzt das AddOn einen analogen sowie digitalen Eingang. Du kannst an dieses AddOn nachfolgenden Sensoren anschließen: - einen Magnet-Schalter, - einen Fotowiderstand, - ein Geräuschdetektor, - ein Regensensor, - einen Temperatursensor DS18B20, - einen Bodenfeuchtesensor, - einen DHT22 Sensor, - einen PIR / Bewegungssensor, - einen Ultraschall-Abstandssensor, - usw.

Anschluss eines DHT22 mit Shelly Plus AddOn an den Shelly Plus 1

Schließen wir zunächst einen einfachen DHT22 Sensor an das AddOn an und schauen uns an, wie dieses in der App eingerichtet wird.

Shelly Plus 1 mit AddOn & DHT22 Sensor Wenn du bereits Erfahrungen mit dem Shelly hast, dann wirst du bereits wissen, dass ein Sensor sich fast selbständig in der Shelly App einrichtet. https://youtu.be/-6hS4BTGP_0 Read the full article
