Ce Que Vous Devez Savoir à Propos de MUX et de DEMUX

La demande de révéler les secrets de MUX et de DEMUX m'a récemment amener à donner une présentation plus claire à ceux qui ont un grand intérêt dans le domaine de télécommunication．L’article suivant se concentrera sur un bref résumé de MUX et de DEMUX. J'espère que vous pourriez en tirer des informations.

Quels Sont MUX et DEMUX ?

En électronique, un multiplexeur (ou mux) est un dispositif qui sélectionne l'un de plusieurs signaux d'entrée analogiques ou numériques et transmet l'entrée sélectionnée en une seule ligne. À l’inverse, le distributeur de données, généralement appelé démultiplexeur ou demux, est  exactement contraire au multiplexeur. Ce dispositif prend un seul signal d'entrée et sélectionne l'une des nombreuses lignes de sortie de données, qui est connectée à l'entrée unique.

Comment Fonctionnent-Ils ?

Comme nous le savions, un multiplexeur est souvent utilisé avec un démultiplexeur complémentaire à l'extrémité de réception.

Regardez le circuit. Il est composé d'un multiplexeur (MUX) au côté de la transmission et d'un démultiplexeur (DEMUX) à l'extrémité de réception. Un multiplexeur est un commutateur qui achemine l'entrée vers l'une de ses nombreuses sorties, qui sont choisies en fonction du nombre binaire dans ses lignes de «sélection». Le DEMUX fonctionne à l'inverse du MUX. Notez que le même train d'impulsions a été mis aux lignes de sélection pour afficher la synchronisation, à l'émetteur et au récepteur. Ensuite, je décrierai respectivement comment fonctionnent le MUX et le DEMUX.

MUX

Brièvement, un multiplexeur parfois appelé sélecteur de données, est un circuit logique combinatoire qui sélectionne l'une des entrées 2n sur la route finale vers la sortie. Il y a n lignes de sélection dans un multiplexeur d’entrées pour sélectionner quelle ligne d'entrée à envoyer vers la sortie. Les multiplexeurs sont principalement utilisés pour augmenter la quantité de données qui peuvent être envoyées sur le réseau dans une certaine période de temps et un nombre de bande passante. L'image suivante représente clairement le MUX.

DEMUX

Le démultiplexeur est un circuit logique combinatoire qui effectue l'opération inverse du multiplexeur. Il a seulement une entrée, n sélecteurs et 2n sorties. Selon la combinaison des lignes de sélection, l'une des sorties sera sélectionnée à l'état de l'entrée. Le démultiplexeur convertit un signal de données à l'entrée en une donnée parallèle dans sa ligne de sortie, comme indiqué ci-dessous.

Où Dois-Je Utiliser MUX et DEMUX ?

D’après le principe de fonctionnement, le MUX et le DEMUX peuvent être utilisés dans plusieurs domaines, tels que le système de communication, le mémoire informatique, le réseau téléphonique, etc., dont l'utilisation commune est le système WDM. Le MUX et le DEMUX jouent un rôle essentiel dans le système CWDM et DWDM. Dans le système WDM, le MUX combine plusieurs signaux sur une seule ligne, après le démultiplexeur sépare le flux de données unique en signaux originaux. L'utilisation de MUX et de DEMUX dans le système WDM est une méthode économique en connectant un multiplexeur avec un démultiplexeur dans un seul canal.

Après avoir lu cet article, vous avez peut-être appris quelques notions de base concernant le MUX et le DEMUX.

[clairegauthierfs-blog]

Tutoriel de Connecteur à Fibre Optique

La prolifération du nombre d’utilisateurs d'Internet mobile et des appareils connectés a conduit à la croissance exponentielle du trafic Internet mondial. Ces trafics vont amener plus de fournisseurs de réseaux à moderniser leurs réseaux et à introduire plus d'assemblages optiques comme des câbles, des connecteurs, des modules, etc.

L'utilisation des connecteurs était la plus grande préoccupation dans les systèmes de fibre optique. Alors que les connecteurs optiques étaient auparavant lourds et difficiles à utiliser, les fabricants de connecteurs ont considérablement uniformisé et simplifié les connecteurs optiques au cours des dernières années. Cela améliore la commodité d'utilisation du connecteur à fibre optique, le nettoyage et la terminaison du connecteur à fibre optique dans les systèmes de fibre optique. Ce tutoriel fournit une analyse approfondie des connecteurs à fibre optique, y compris sa structure, ses types et les tendances du marché afin de vous aider à choisir le bon connecteur pour vos liaisons optiques.

Qu’est-ce que le Connecteur à Fibre Optique ?

Le connecteur à fibre optique, ou connecteur optique, est un composant terminant l'extrémité du câble à fibre optique et permettant une connexion et une déconnexion plus rapide que l'épissure en fibre. Il couple mécaniquement et aligne les noyaux de fibre pour faire passer la lumière avec succès. Par conséquent, le connecteur à fibre optique a un impact important sur la fiabilité de la transmission par optique et sur les performances du système. Les connecteurs optiques de qualité perdent très peu de lumière grâce à la réflexion ou au désalignement des fibres.

Les types de connecteurs varient selon les applications pour lesquelles ils ont été développés. Différents types de connecteurs ont des caractéristiques différentes, des avantages et des inconvénients différents, et des paramètres de performance différents. Mais tous les connecteurs ont les mêmes trois composants de base : la férule, le corps de connecteur, et le dispositif de couplage.

Férule : la férule agit comme un mécanisme d'alignement des fibres et supporte la fibre en verre. Elle a un centre évidé qui forme une prise serrée sur la fibre. Les férules sont généralement fabriquées en métal, céramique ou plastique de qualité.

Corps du connecteur : également connu sous le nom de boîtier de connecteur, le corps tient la férule et se fixe sur la gaine et renforce les membres du câble en fibre lui-même. Il est généralement construit en métal ou en plastique et comprend une ou plusieurs pièces assemblées qui maintiennent la fibre en place.

Dispositif de Couplage : le dispositif de couplage fait une partie du corps de connecteur qui maintient le connecteur en place lorsqu'il est fixé à un autre dispositif comme un coupleur de  Bulkhead et un module optique.

Caractéristiques Principales des Connecteurs à fibre optique

Chaque connexion de fibre a deux valeurs qui ne peuvent pas être ignorés : la perte/l'atténuation d'insertion, et la perte/la réflexion de retour. Et un bon connecteur de fibre devrait avoir des caractéristiques ci-dessous :

 - Faible perte d'insertion : plus la perte d'insertion est petite, plus c'est mieux. D'une manière générale, la valeur de perte d'insertion requise ne doit pas dépasser 0,5 dB pour assurer une liaison de fibre de bonne qualité.

 - Perte de retour élevée : la perte de retour est une mesure de l'adéquation de deux connecteurs ou de deux lignes. Plus la perte de retour est élevée, plus la perte d'insertion est faible.

 - Fiabilité élevée : les applications extérieures peuvent exiger que les connecteurs à fibre optique soient situés sous terre ou à l'extérieur des murs. Des connecteurs de haute fiabilité sont nécessaires dans ces environnements difficiles pour assurer une transmission optique fluide.

 - Facilité d'utilisation : les connecteurs à fibre optique courants peuvent généralement être insérés plus de 1000 fois. Par conséquent, un connecteur à fibre optique facile à utiliser aidera les utilisateurs à économiser beaucoup de temps d'installation et à améliorer leur efficacité de travail.

Types de Connecteurs à Fibre Optique

Selon les différentes méthodes de classification, les connecteurs peuvent être divisés en différents types. Par exemple, selon la surface d'extrémité de broche du connecteur, ils peuvent être divisés en PC, UPC et APC. Selon les différents supports de transmission, les connecteurs de fibre peuvent être divisés en connecteurs de fibre optique monomode et multimode. Au total, environ 100 connecteurs à fibre optique ont été introduits sur le marché, mais seulment quelques-uns représentent la majorité du marché. Voici un résumé des connecteurs qui étaient les leaders de l'industrie.

Connecteur LC : Le connecteur à fibre optique LC propose une conception entièrement protégée et une petite taille idéale pour les applications de haute densité. Il est disponible en versions simplex et duplex. Et le connecteur LC est équipé d'une férule en zircone de 1,25 mm. Il peut améliorer la densité du connecteur à fibre optique dans le cadre de distribution à fibre optique. Sinon, il est seulement un connecteur de férule en céramique standard qui peut être  facilement terminé par n'importe quel adhésif.

Connecteur SC : Le connecteur SC est un connecteur enfichable avec une férule de 2,5 mm qui est largement utilisée grâce à ses excellentes performances. La face d'extrémité de la broche utilise la méthode de polissage de modèle PC ou APC. Leurs férules en céramique fournissent un alignement précis. Les connecteurs de fibre SC adaptés typiques sont évalués pour 1000 cycles d'accouplement. Le connecteur SC à prix bas, implique une faible ondulation et une résistance à la compression élevée.

Connecteur MPO/MTP : Le connecteur MPO est l'acronyme de « Multi-fiber Push On » dans cette industrie, avec un mécanisme de déclenchement à insertion push-on, fournit des interconnexions cohérentes et répétables, aussi disponible avec 8, 12 ou 24 fibres. MTP® est une marque déposée de US Conec pour le connecteur MPO. Le connecteur MTP/MPO est fabriqué spécifiquement pour un câble à ruban multifibres.

Connecteur FC: Le connecteur FC a été développé à l'origine par NTT, Japon. FC est l'abréviation de FERRULE CONNECTOR. Il utilise également une férule de 2,5 mm, un manchon métallique pour son renforcement et un tendeur pour sa fixation. Les connecteurs FC sont nickelés et construits avec un boîtier métallique. La structure de ce type de connecteur est simple, l’opération est commode.

Connecteur ST : Le connecteur ST est doté d'un montage à baïonnette et d'une longue férule en céramique de 2,5 mm (habituellement) ou en polymère pour maintenir la fibre. La plupart des férules sont en céramique, mais certaines sont en métal ou en plastique. Les connecteurs ST sont nickelés et construits avec un boîtier métallique. Ils peuvent être insérés et retirés d'un câble à fibre optique à la fois rapidement et facilement.

Connecteur MT-RJ : MT-RJ est un connecteur duplex utilisé avec des câbles à fibre optique monomode et multimode. Il utilise des broches pour l'alignement et il a deux versions mâle et femelle. Les connecteurs MT-RJ sont construits avec un boîtier en plastique et permettent un alignement précis grâce à leurs broches de guidage métalliques et leurs férules en plastique. La perte d'insertion typique pour les connecteurs MT-RJ correspondants est de 0,25 dB pour SMF et de 0,35 dB pour MMF.

Connecteur MU : Le connecteur MU ressemble à un SC miniature avec une férule de 1,25 mm, avec un design Push-pull simple et un corps miniature compact. Il est utilisé pour les connecteurs optiques multiples compacts et le mécanisme auto-rétentif pour les applications de fond de panier. Les connecteurs MU sont les connecteurs optiques qui sont miniaturisé et qui ont avancé l'application de densité et la performance.

Connecteur DIN : DIN est l'abréviation de Deutsches Institut für Normung ou Institut allemand de normalisation, qui est un groupe de normalisation de l'industrie manufacturière allemande. Le connecteur DIN englobe plusieurs types de câbles qui se branchent sur une interface pour connecter des dispositifs. Il est rond, avec des broches disposées dans un motif circulaire. Typiquement, un connecteur DIN de taille normale a de 3 à 14 broches avec un diamètre de 13,2 millimètres. Ce type de connecteur était largement utilisé pour les claviers PC, les instruments MIDI et autres équipements spécialisés.

Connecteur E2000 : Le connecteur à fibre optique E2000 est doté d'un mécanisme de couplage push-pull, avec un obturateur métallique automatique dans le connecteur comme la protection contre la poussière et le rayon laser. La conception en une seule pièce conduit à une terminaison facile et rapide, utilisée pour des applications de haute sécurité et de haute puissance. Le connecteur E2000 est disponible pour les PC Monomodes, APC et les PC Multimodes.

Connecteur SMA : Amphenol a développé le SMA à partir de la « Subminiature A », donc SMA signifie micro connecteur. Le modèle 905 avait une virole usinée de 1/8 de pouce de diamètre qui s'accouplait dans un adaptateur usiné. Quand les adaptateurs n'étaient pas assez précis pour les meilleures fibres, une férule, rétrécie qui s'est accouplée avec un adaptateur de Delrin a apparu pour une meilleure permanence de perte d'insertion. Ces connecteurs sont encore utilisés dans certains systèmes militaires et industriels.

Connecteur D4 : Le connecteur D4 était probablement le premier connecteur qui utilise les férules en céramique ou en céramique hybride/en acier inoxydable. Il est verrouillé et à ressort, la virole est de 2,0 mm de diamètre. Les connecteurs D4 sont dotés d'un système de montage à filetage de haute performance et d'un corps verrouillé pour la répétabilité et l'intermatabilité.

Passer au Câblage de Haute Efficacité avec le Connecteur LC à Fibre Optique

Comme l'environnement de réseau devient de plus en plus compliqué, des solutions plus rapides et à haute densité sont nécessaires pour simplifier la gestion des câbles dans le centre de données. Le connecteur LC à fibre optique,  l'un des connecteurs les plus utilisés dans les liaisons de fibres optiques, constitue une solution idéale pour les salles de télécommunication à haute densité, les réseaux locaux (LAN) et le FTTH. Voici trois connecteurs LC à fibre optique  pour les systèmes de câblage de haute densité et de haute efficacité.

Connecteur Uniboot LC à Fibre Optique

Comparé avec connecteur LC standard, le connecteur Uniboot LC à fibre optique peut augmenter plus de 60% d’espace dans le câblage de haute densité. Parce qu'il a un corps plus fin qui combine deux fibres dans une botte. Grâce à cette structure unique, le câble et le connecteur Uniboot LC à fibre optique présentent plus d'avantages que les jarretières optiques LC traditionnelles dans un environnement de câblage de haute densité.

Connecteur LC Réversible à Fibre Optique

Le changement de la polarité de fibre perd beaucoup de temps et s'avère gênant, en particulier dans les processus de câblage complexes. Le connecteur LC réversible à fibre optique, peut aider les gestionnaires de câbles à résoudre facilement ce problème, comme son nom l'indique. Ce type de connecteur LC permet d’inverser la polarité de fibre de A-B à A-A sans aucun outil.

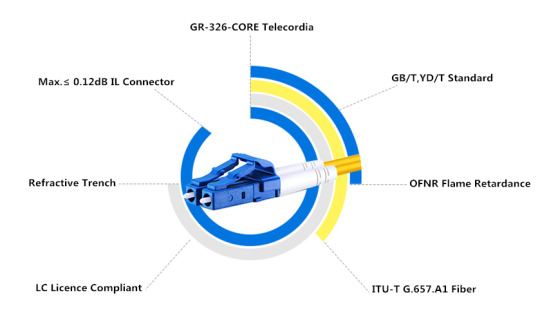

Connecteur LC à Très Faible Perte à Fibre Optique

Comme mentionné ci-dessus, la perte de fibre optique est un paramètre important pour mesurer la qualité d'un connecteur. Le connecteur LC à très faible perte à fibre a une perte d'insertion maximale de seulement 0,12 dB, ce qui garantit une transmission optique de haute qualité.

Analyse sur le Marché des Connecteurs à Fibre Optique

Dans les années récentes, le marché mondial a été stimulé par l'adoption croissante de la technologie de fibre optique. Et les câbles à fibre optique sont largement utilisés pour remplacer les câbles en cuivre, ce qui a un impact positif sur le marché des connecteurs. Voici un rapport sur le marché des connecteurs à fibre optique américain de 2014 à 2025 (en millions USD).

D'après le graphique, nous pouvons voir que le besoin du marché pour les connecteurs MTP/MPO augmentera dans les années à venir. Le connecteur LC à fibre optique occupe toujours le marché principal de connecteur optique. Ceux-ci montrent que les connecteurs optiques en muiltifibre de haute densité et de haute qualité restent encore de grandes améliorations. Et nous pouvons prévenir que, au fur et à mesure dehino is.co la demande croissante pour le câble et la gestion des câbles plus efficaces, les connecteurs à fibre optique qui peuvent fournir une installation facile, une faible perte de fibre et une haute performance, deviendront la nouvelle tendance dans les communications optiques.

[clairegauthierfs-blog]

Quatre Types Communs de Connecteurs à Fibre Optique

L’introduction des jarretières optiques a permis de réaliser des taux de transmission de données beaucoup plus élevés avec le signal plus élevé. Et nous pouvons trouver beaucoup de jarretières optiques sur le marché, tels que le câble de fibre LC vers LC, la jarretière optique LC vers ST monomode, le cordon de fibre ST vers SC monomode, le câble à fibre optique monomode avec le connecteur LC, etc. Les clients peuvent se demander à quoi se référer, soit à LC, à ST, ou à SC. En fait, ils se réfèrent aux types différents de connecteurs optiques.

Un connecteur à fibre optique termine l'extrémité de la jarretière optique, et il permet de connecter et de déconnecter plus rapidement en comparaison de l’épissage. Il doit être aligné correctement sur les fibres de verre microscopiques afin d’attribuer la communication. En un mot, il y a près de 100 types de connecteurs à fibre optique sur le marché, mais seulement quelques-uns représentent la majorité le marché du connecteur LC, connecteur SC, connecteur ST, connecteur FC, etc. Ensuite, nous présenterons quelques infos détaillées sur les connecteurs ci-dessus.

Connecteur à Fibre Optique SC

SC signifie Subscriber Connector. SC, également appelé un connecteur carré, a été développé par Nippon Telegraph and Telephone sur le marché, il a lentement gagné en popularité grâce à la diminution du coût de fabrication. Maintenant il devient de plus en plus populaire dans la jarretière optique monomode, CATV analogique, GPON et GBIC. SC est un connecteur à encliquetage (couplage push-pull) avec un diamètre de férule de 2,5 mm conforme à la norme IEC 61754-4. Le contour carré extérieur et le mécanisme de couplage par enclenchement du connecteur permettent de produire une plus grande densité d'emballage de connecteur dans les instruments et les panneaux de brassage.

Connecteur à Fibre Optique LC

LC se réfère à Lucent Connector. C’est un petit connecteur push-pull qui utilise un férule de 1,25 mm, la moitié de la taille de la SC. LC est idéal pour les connexions à haute densité et les modules optiques SFP, SFP+ et XFP ,en raison de la combinaison de la petite taille et de la fonction de verrouillage. Grâce au développement des modules optiques compatibles LC et des composants de réseau actifs, LC continuera à se développer dans la zone FTTH.

Connecteur à Fibre Optique FC

FC signifie Connecteur de Férule. C’est un connecteur à fibre optique ronde et filetée qui était conçu par Nippon Telephone and Telegraph au Japon. Le connecteur FC est utilisé pour la jarretière optique monomode et pour la jarretière optique à maintien de polarisation. FC est un connecteur à vis avec un férule de 2,5 mm, le premier connecteur à fibre optique qui a utilisé les embouts en céramique. Cependant, FC devient moins commun et est principalement remplacé par SC et LC en raison de la perte de ses vibrations et son insertion.

Connecteur à Fibre Optique ST

ST se réfère à Insert Droit. Le connecteur ST a été developpé par AT&T un peu de temps après l'arrivée du FC. Ils peuvent être confondus les uns avec les autres, mais ST utilise un montage à baïonnette au lieu d’une vis filetée. Et il faut s’assurer que les connecteurs SC sont en bonne position grâce à leur structure à ressort. SC est principalement utilisé dans la jarretière optique multimode, les campus et les bâtiments.

Les différences entre les types de connecteurs peuvent être facilement ignorées lors de l’installation de la fibre compliquée. Nous vous conseillons de prendre votre temps concernant choix du bon connecteur, ce qui vous économisera de l’argent et du temps, c’est un avantage substantiel. Cependant, n’oubliez jamais de choisir le bon connecteur.

[clairegauthierfs-blog]

Quelle est la différence entre la fibre optique monomode et multimode ?

Une fibre optique est une fibre flexible et transparente en verre extrudé ou en plastique, légèrement plus épaisse qu’un cheveu d’une personne. Les fibres optiques sont utilisées le plus souvent comme un moyen de transfert de la lumière entre les deux extrémités de la fibre et de découverte d’une large utilisation dans les communications à fibre optique, où la transmission de longueur d’onde plus longue que les câbles sur les distances plus longues est permise. Les fibres optiques comprennent typiquement un noyau transparent entouré d'un revêtement transparent avec un indice de réfraction inférieur. La lumière est maintenue dans le noyau par le phénomène de réflexion interne totale qui rend la fibre un guide d'onde.

En général, il existe deux types de fibre optique : Les fibres qui supportent de nombreux trajets de propagation ou des modes transversaux s'appellent fibres multimodes (MMF), alors que celles qui supportent un seul mode s’appellent fibres monomodes (SMF). Mais quelle est la différence entre les deux ? L’article suivant vous aidera à obtenir la réponse.

Qu’est-ce que la fibre optique monomode ?

Dans la transmission à fibre optique, la fibre optique monomode (SMF) est une fibre optique conçue pour directement porter la lumière uniquement dans la fibre - le mode transversal. Pour la fibre optique monomode, peu importe qu'elle fonctionne au taux de date de 100 Mbit/s ou 1 Gbit/s, la distance de transmission peut atteindre au moins 5 km. Généralement, elle est utilisée pour la transmission de signaux à longue distance.

Qu’est-ce que la fibre optique multimode ?

La fibre optique (MMF) est un type de fibre optique principalement utilisée pour la communication à courte distance, telles que dans un bâtiment ou un campus. La vitesse typique et les limites de distance sont de 100 Mbit/s pour la distance plus de 2 km (100BASE-FX), 1 Gbit/s pour la distance plus de 1000m, et 10 Gbit/s pour la distance plus de 550 m. Il existe deux types d'index multimode : indice d'étape et indice gradué.

Quelle est la différence entre SMF et MMF ?

Diamètre du cœur

La différence principale entre la fibre multimode et monomode est que la première a un diamètre du cœur beaucoup plus grand, le diamètre du cœur est généralement de 50 ou 62,5 µm et le diamètre du revêtement est de 125 µm. Alors que une fibre monomode typique a un diamètre du cœur entre 8 et 10 µm, ainsi qu’un diamètre de revêtement de 125 µm.

Source optique

Tous les lasers et LEDs sont utilisés en tant que sources de lumière. Les sources de lumière laser sont beaucoup plus coûteuses que les sources de lumière LED, mais elles produisent de la lumière qui peut être contrôlée avec précision et qui a une puissance élevée. Parce que les sources de lumière LED produisent une source de lumière plus dispersée (de nombreux modes de lumière), ces sources de lumière sont utilisées avec le câble multimode. Alors que les sources de laser sont utilisées (qui produisent presque un seul mode de lumière) avec le câble monomode.

Bande passante

Étant donné que la fibre multimode a un plus grand cœur que la fibre monomode, elle prend

en charge plus d'un mode de propagation. En outre, les fibres multimodes et les fibres monomodes présentent une dispersion modale produite par de multiples modes spatiaux, mais la dispersion modale de la fibre monomode est inférieure à la fibre multimode. Pour ces raisons, les fibres monomodes peuvent avoir une bande passante plus élevée que les fibres multimodes

Couleur de Gaine

La couleur de gaine est parfois utilisée pour distinguer les câbles multimodes de ceux monomodes. La norme TIA-598C recommande, pour les applications non militaires, la gaine jaune pour la fibre monomode et la couleur orange et aqua pour la fibre multimode selon les types. Certains fournisseurs utilisent la couleur violette pour distinguer les fibres de communication OM4 de performance supérieure des autres types.

Dispersion modale

Les sources de lumière LED utilisées parfois avec la fibre multimode produisent une gamme de longueurs d'onde et chacune se propage à des vitesses différentes. Cela entraînera une grande dispersion modale, qui est une limite à la longueur utile pour le câble à fibre optique multimode. Par contraste, les lasers utilisés pour conduire les fibres monomodes produisent de la lumière cohérente d'une seule longueur d'onde. Donc sa dispersion modale est beaucoup moins élevée que la fibre multimode. En raison de la dispersion modale, la fibre multimode a des taux d'étalement d’impulsions plus élevés que la fibre monomode, ce qui limite la capacité de transmission d'informations de la fibre multimode.

Prix

La fibre multimode peut prendre en charge des multiples modes de lumière, le prix est plus élevé que celui de la fibre monomode. Mais en termes d'équipement, parce que la fibre monomode utilise normalement des diodes laser solides, alors l'équipement pour la fibre monomode est plus coûteux que l'équipement pour la fibre multimode. Et pour ces raisons, le coût de l'utilisation de la fibre multimode est beaucoup moins élevé que l'utilisation de la fibre monomode.

Quel type de fibre optique dois-je choisir ?

Il dépend de distance de la transmission à couvrir ainsi que le budget global autorisé. Si la distance est inférieure à quelques milles, la fibre multimode marchera bien et le coût du système de la transmission (l’émetteur et le récepteur) sera entre 500 et 800 $. Si la distance à couvrir est plus que 3-5 mille, la fibre monomode est meilleure. Les systèmes de la transmission conçus pour cette fibre dépenseront généralement plus de 1000 $ en raison du coût supérieur de la diode laser.

[clairegauthierfs-blog]

Technologie de Fanout dans le Centre de Données 40G

En raison du besoin d'Ethernet à grande vitesse et des services crossants comme Cloud et le centre de données virtuel, la migration de 10G à 40G est irrésistible. En plus de l’ajout des dispositifs et des câbles pour réaliser une plus grande bande passante et un meilleur débit, la densité de port plus élevée est également la solution largement acceptée pour la migration à 40G du centre de données. Pour surmonter la difficulté du débit de données et du câblage, la technologie de fanout est judicieusement appliquée dans le centre de données 40G à grande échelle. Le principe de fanout est vraiment simple. C'est comme la canalisation d'eau dans notre immeuble : l'eau est transférée de la canalisation trunk. Ensuite, la canalisation trunk se divise en plusieurs petites canalisations pour amener l'eau à chaque maison.

Généralement, un dispositif doit être connecté à deux ou plusieurs dispositifs avec l’interface physique différente. Ainsi, la supériorité de la technologie de fanout est pleinement mise en jeu, en particulier dans la couche de distribution de centre de données 40G et l’adaptation du débit de données inférieur à 40G dans le câblage. Cet article présentera plusieurs assemblages de fanout/breakout largement utilisés dans le centre de données 40G.

Câbles Fanout MPO 40G

Le premier assemblage présenté pour le centre de données 40G est le câble fanout MPO. Le câble fanout MPO est un câble optique multi-fibre qui contient plusieurs fibres optiques à structure libre, une extrémité est terminée avec un connecteur MPO mâle/femelle et l'autre extrémité est généralement terminée avec plusieurs connecteurs LC.

Il existe une variété de câbles fanout MPO. Pour le câblage 40G, ce dont la plupart des clients ont besoin, c'est le câble breakout qui est capable de se disperser en 12 fibres ou 24 fibres. L'image ci-dessus montre un câble breakout MPO typique à 12 fibres (Appelé également câble harness MPO) avec le support de transmission de fibre optique OM3. Le câble fanout MPO à 12 fibres est terminé avec 6 connecteurs duplex LC à une extrémité et un connecteur MPO mâle à l’autre extrémité, cela peut fonctionner des assemblages de trunk backbone MPO au système de rack à fibre optique LC dans le câblage backbone à haute densité, de dispositifs 40G aux dispositifs 10G.

Il y a aussi un plus petit câble fanout MPO dont les fibres se dispersent directement de connecteurs MPO. Ce mini câble harness MPO peut être facilement installé dans le panneau de brassage et augmenter efficacement la densité de câblage.

Un autre type spécial de câble fanout MPO est une cassette MPO conçue pour ceux qui souhaitent que tout soit propre et bien rangé. Il sort de la conception traditionnelle du câble fanout. En installant un ou plusieurs câbles fanout MPO de mini taille dans une cassette, la cassette MPO peut offrir de meilleures protection et gestion des câbles. Dans une cassette MPO à 12 fibres, il y aura un mini câble fanout MPO à 12 fibres. Avec un MPO à l'arrière de la cassette et 6 connecteurs duplex LC à l'avant (montré dans l'image ci-dessus), cette cassette peut être installée dans le rack standard dans le centre de données. Afin de réaliser un câblage à plus haute densité, plus de mini câbles fanout MPO à 12 fibres ou 24 fibres sont utilisés pour la transmission de 40G. Par exemple, voici une image d'une cassette MPO à 24 fibres contenant deux câbles fanout à 12 fibres, ainsi il existe 2 connecteurs MPO à 12 fibres dans une cassette. Une cassette MPO à 24 fibres a également un câble fanout à 24 fibres de mini taille à l’intérieur. Cette cassete n’aura qu’un connecteur MPO à 24 fibres à l'arrière. Peu importe le nombre de fibres et le type de connecteur, ces cassettes MPO peuvent être personnalisées chez Fiberstore selon vos besoins.

Câble à Attache Directe Fanout 40G

Le câble à attache directe offrant l’interconnexion directe pour les dispositifs dans le centre de données a aussi la conception de fanout. Dans de nombreux cas, la conversion d’un facteur de forme en un autre est nécessaire. Par exemple, un dispositif 40G pourrait être connecté à un ou plusieurs dispositifs 10G pour la distribution ou l'adaptation. Avec le DAC fanout, ce processus serait beaucoup plus facile. Les composants pré-connectorisés peuvent également augmenter efficacement la fiabilité du centre de données.

Un DAC 40G a généralement un connecteur 40G QSFP+ sur une extrémité, peu importe il utilise du cuivre ou de la fibre comme support de transmission. L’autre extrémité de DAC 40G peut être terminée avec 4 connecteurs 10G XFP ou 4 connecteurs 10G SFP+.

Parfois, il faut aussi convertir QSFP + en interface LC. Il existe un autre type de DAC 40G qui peut satisfaire cette exigence. Ce DAC est attaché avec un QSFP+ à une extrémité et plusieurs connecteurs LC à l'autre extrémité. Par exemple, l'image ci-dessus montre un câble optique actif (AOC), une extrémité branchée sur un commutateur QSFP+ et l’autre extrémité attachée avec 4 connecteurs LC duplex qui sont séparément connectés à 4 émetteurs-récepteurs 10G SFP+. Ensuite, les émetteurs-récepteurs 10G sont branchés sur le commutateur 10G avec les ports SFP+. De cette façon, le câblage 40G à 10G est réalisé.

La technologie de Fanout joue un rôle important dans le centre de données 40G. Les produits, comme câble breakout, cassette et câble à attache directe breakout 40G peuvent être personnalisés. Les connecteurs différents, la longueur et le nombre de fibre, etc. peuvent tous être spécialement conçus selon votre application.

[clairegauthierfs-blog]

Différentes Solutions de Distance de Transmission pour la Migration de 10G à 40G

Comme nous le savons tous, les émetteurs-récepteurs 40G QSFP+ ont deux options pour les connecteurs. Généralement, un connecteur MPO/MTP est utilisé pour un QSFP+ multimode comme 40GBASE-SR4 ou 40GBASE-CSR4 QSFP+. Un QSFP+ monomode, tel que 40GBASE-LR4 ou 40GBASE-ER4 QSFP+, utilise habituellement un conneteur LC duplex. Afin de répondre aux divers câblages à fibre optique, certains QSFP+ (40GBASE-LX4 QSFP+) multimodes sont aussi conçus avec le connecteur LC duplex, par contre, certains QSFP+ (40GBASE-PLRL4 QSFP+) monomodes emploient un connecteur MPO/MTP comme leur interface.

Dans cet article, nous allons prendre l'exemple de l'émetteur-récepteur 10G SFP+ (qui utilise habituellement un connecteur LC duplex) et de l'émetteur-récepteur 40G QSFP+ pour discuter des stratégies de mise à niveau de 10G à 40G. Pour un QSFP+ avec le connecteur MPO/MTP, nous pouvons utiliser un câble breakout MTP vers LC afin de connecter directement un QSFP+ à quatre SFP+. Cependant, étant donné que QSFP + avec le connecteur LC soutient les transmissions de 40 Gigabit sur des fibres duplex avec quatre longueurs d'onde, nous ne pouvons pas le connecter directement à SFP+. Alors, je ne discuterai pas de ce dernier cas aux textes suivants.

Pour mettre à jour directement 10G à 40G, nous pouvons utiliser les câbles breakout à attache directe ou les émetteurs-récepteurs QSFP+ MPO/MTP. Pour différentes exigences de distance de transmission, nous avons des options variées pour la connectivité. Les câbles breakout à attache directe (DACs) sont généralement utilisés pour la transmission de courte distance. Les émetteurs-récepteurs QSFP+ MPO/MTP peuvent réaliser des transmissions de distances différentes de 100m à 10km. Vous devez choisir le bon type d'après votre besoin au moindre coût. Voici des cas courants que vous pourriez rencontrer dans votre déploiement de câble.

Solution 1 : Mise à jour de 10G à 40G inférieure à 10 m

Les câbles breakout à attache directe QSFP+ à quatre SFP+ conviennnt aux distances très courtes et offrent un moyen très rentable de se connecter dans les racks et à travers les racks adjacents. Les câbles breakout se connectent à un port 40G QSFP d’un commutateur sur une extrémité et à quatre ports 10G SFP+ sur l’autre extrémité. Les choix de longueurs de 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m et d’autres besoins personnalisés inférieurs à 10 m sont généralement disponibles.

Solution 2 : Mise à jour de 10G à 40G inférieure à 150 m

Le module 40GBASE-SR4 QSFP+ soutient des longueurs de liaison de 100 mètres sur les fibres multimodes OM3 et 150 mètres sur les fibres multimodes OM4. Il utilise un connecteur femelle MPO/MTP à 12 fibres parallèles. Lorsqu’il est optimisé pour garantir l'interopérabilité avec tous les IEEE 40GBase-SR4 et 10GBase-SR, nous pouvons réaliser la migration de 10G à 40G jusqu'à 100m ou 150m, respectivement sur le câble breakout MTP vers LC OM3 et OM4.

Solution 3 : Mise à jour de 10G à 40G inférieure à 400 m

Les modules optiques 40GBASE-CSR4 QSFP+ étendent la portée d’interface IEEE 40GBASE-SR4 à 300 et 400 mètres sur les fibres multimodes OM3 et OM4. Chaque ligne de 10 gigabits de ce module est conforme aux spécifications IEEE 10GBASE-SR. Pour réaliser une migration de 10G à 40G inférieure à 400 m, nous devons utiliser un câble breakout MTP vers LC multimode afin de connecter un 40GBASE-CSR4 QSFP à quatre 10GBASE-SR SFP+.

Solution 4 : Mise à jour de 10G à 40G inférieure à 1 km

Si vous voulez réaliser une migration de 10G à 40G inférieure à 1 km, vous devez utiliser un module optique 40GBASE-PLRL4 QSFP+, qui soutient des distances compatibles avec 10GBASE-LRL et peut atteindre 1 km sur la fibre monomode. Nous pouvons connecter directement un 40GBASE-PLRL4 QSFP+ à quatre 10GBASE-LR QSFP+ avec un câble breakout MTP vers LC monomode pour réaliser une transmission de 1 km.

Solution 5 : Mise à jour de 10G à 40G inférieure à 2 km

L’émetteur-récepteur 4x10GBASE-LR Lite QSFP+ soutient 4 flux  indépendants de 10GBASE-LR Lite. Il utilise un connecteur MTP à 12 fibres et peut atteindre jusqu'à 2 km sur la fibre monomode. Le 4x10GBASE-LR Lite QSFP+ est conforme à EEE 802.3ae 10GBASE-LR/LW, qui est conçu pour l’utilisation dans des liaisons Ethernet de 10 Gigabit à haute densité sur la fibre monomode.

Solution 6 : Mise à jour de 10G à 40G inférieure à 10 km

40GBASE-PLR4 QSFP+ soutient une distance de 10 km compatible avec 10GBASE-LR sur la fibre monomode. Comme un émetteur-récepteur 40G QSFP+ parallèle monomode, il permet de se diviser en 4x 10G (monomode). 40GBASE-PLR4 QSFP+ est entièrement compatible avec 10GBASE-LR jusqu’à la distance maximale de l'émetteur-récepteur. Pour connecter avec le 10GBASE-LR SFP+, il faut justement utiliser un câble ruban MTP à 12 fibres monomode.

Cette entreprise fournit une grande variété de câbles breakout à attache directe et d’émetteurs-récepteurs QSFP+ parallèles pour vous aider à réaliser aisément la migration de 10G à 40G. Pour connecter un QSFP+ à quatre SFP+ inférieur à 10 m, il faut justment utiliser un câble breakout MTP vers LC. Nous offrons également des câbles breakout MTP vers LC multimodes ou monomodes de toutes sortes de spécifications.

[clairegauthierfs-blog]

Qu’est-Ce Que Le Module Émetteur-Récepteur Optique ?

La demande des utilisateurs pour les réseaux de communication croissante a favorisé le développement rapide des modules optiques. Mais qu'est-ce que le module émetteur-récepteur optique ? Quels sont les types des modules émetteur-récepteur optiques ? Comment choisissez-vous le module optique le mieux adapté à votre application parmi de nombreux modules optiques différents ? Aujourd'hui, nous allons vous donner la réponse !

Le module émetteur-récepteur optique est un dispositif qui utilise la technologie fibre optique pour envoyer et recevoir des données. Le module optique est constitué de dispositifs optoélectroniques, de circuits fonctionnels et d'interfaces optiques. Les dispositifs optoélectroniques comprennent des parties d'émission et de réception. Autrement dit, le rôle du module optique est la conversion photoélectrique, le côté émetteur du signal électrique en signaux optiques, à travers la transmission de fibre optique, le récepteur puis la conversion du signal optique en signaux électriques. Le rôle du module optique pour le basculement entre l'appareil et la transmission du transporteur, par rapport à l'émetteur-récepteur est plus efficace et fiable.

Les types des modules optiques

Le module optique, principalement divisé en GBIC, SFP, SFP +, XFP, SFF, CFP, il y a deux types d'interface optique, y compris SC et LC. Les SFP, SFP +, XFP sont plus couramment utilisés que les GBIC .

Par paquet : GBIC, SFF, SFP, XFP, SFP +, X2, XENPARK, 300pin, etc.

Selon le taux : 155 M, 622 M, 1.25 G, 2.5 G, 4.25 G, 10 G, 40 G et ainsi de suite.

Par longueur d'onde : CWDM, DWDM, etc.

Par mode : fibre monomode, fibre multimode. Le module optique mono-mode est pour une longue distance de transmission. Le module optique multi-mode est pour la transmission à courte distance.

Par utilisation : échange à chaud (GBIC, SFP, XFP, XENPAK) et échange non-chaud (1 * 9, SFF).

SFP

Le SFP, enfichable et à faible encombrement, est un module optique compact et enfichable à chaud utilisé pour toutes les applications de télécommunications et de transmission de données. Il peut être considéré comme la version améliorée du GBIC. Sa taille est seulement environ une moitié de celle du GBIC, ce qui permet d’économiniser plus d’espace. Avant l'avènement de la mise à niveau SFP, les modules optiques SFP étaient le module optique le plus répandu sur le marché.

SFP+

Le SFP+ est une version améliorée du SFP. Il soutient un débit de données jusqu’à 10 Gbit/s, un fibre Channel de 8 Gbit/s, 10 Gigabit Ethernet et la norme OTU2 du Réseau de Transport Optique.

XFP

Le XFP a apparu avant le SFP+. Il est un format standard pour les modules optiques de série de 10 Gb/s. Il est indépendant du protocole et complètement conforme aux normes suivantes : 10 G Ethernet, 10 G Fibre Channel, SONET OC-192, SDH STM-64 et OTN G.709, soutenant un débit binaire de 9.95 G à 11.3 G. Il est utilisé dans le lien optique de la communication des données et de télécommunication et offre un format plus petit et une consommation d’alimentation plus faible que d’autres transpondeurs de 10 Gb/s.

QSFP/QSFP+

Le QSFP est l’abréviation de Quad (4 canaux) Small Form-factor Pluggable. Il est un module optique compact et enfichable à chaud utilisé également pour les applications de transmission de données. Par rapport au QSFP+, le QSFP soutient un quart d’un enfichable à petit facteur avec un différent débit de données, ce qui ne change rien à la solution du produit. Aujourd’hui, le QSFP+ remplace graduellement le QSFP avec une large utilisation puisqu’il peut fournir une bande passante plus haute.

CFP

CFP, qui signifie facteur de forme C enfichable, est un accord multisource pour produire un facteur de forme commun de transmission de signaux numériques à grande vitesse. Le C représente la lettre latine C utilisée pour exprimer le nombre 100 (cent), puisque la norme a été développée pour le système 100 Gigabit Ethernet. Le CFP peut supporter une large gamme d’applications 40 et 100 Gb/s telles que 40 G et 100 G Ethernet, OC-768/STM-256, OTU3, et OTU4.

QSFP28

Le module optique QSFP28 100 G est un produit de haute densité et de grande vitesse conçu pour les applications 100Gbps. Il possède le même format que le module optique QSFP+. Il fournit quatre canaux de grande vitesse aux signaux différents avec des débits de données allant de 25 Gbps à potentiellement 40 Gbps, et il peut finalement répondre aux exigences d’InfiniBand EDR (débit amélioré) de 100 Gbps Ethernet (4 × 25 Gbps) et de 100 Gbps 4X. Actuellement, il est généralement disponible dans plusieurs normes : 100GBASE-SR4, 100GBASE-LR4, 100GbASE-PSM4 et 100GBASE-CWDM4. QSFP28-100G-SR4 fonctionne sur une fibre multimode de 100 m. Alors que 100GBASE-LR4 QSFP28 supporte une distance beaucoup plus longue qui est de 10 km. Comparé au CFP, le QSFP28 est plus populaire dans le marché de modules optiques 100 G.

Les facteurs à considérer lors de l'achat d'un module optique

Voici les 4 points importants : Distance de transmission

Les distances de transmission que les modules optiques supportent sont différentes. En général, la distance de transmission du module optique multimode est beaucoup plus courte que celle de module optique monomode, et le prix du module optique multimode est moins cher.

Mode de transmission

Il existe trois modes de transmission des données du module optique : simplex, semi-duplex et en duplex intégral, la transmission simplex accepte la transmission de données dans une seule direction. La transmission semi-duplex permet la transmission de données dans deux directions, mais à un moment donné, une seule direction de transmission de données est autorisée. La transmission en duplex intégral permet de transmettre simultanément des données dans les deux sens. Il est préférable de choisir un module optique qui accepte la transmission en duplex intégral. Moyen de transmission

Les câbles en cuivre et les câbles optiques sont actuellement les deux supports de transmission les plus utilisés, certains modules optiques sont conçus comme des ports électriques et certains modules optiques sont conçus comme des ports optiques. Résistance à la chaleur

La température de fonctionnement du module optique ne doit pas être trop élevée. Si la température est trop élevée, une défaillance de liaison peut se produire. Par conséquent, choisissez un module optique avec une bonne résistance à la chaleur. Les points ci-dessus ne sont que des facteurs à prendre en compte lors de l'achat d'un module optique, la longueur d'onde de travail, le taux de travail et le fabricant sont également importants.

Pourquoi nous choisir ?

Nous sommes un fournisseur professionnel de modules optiques. Nous fournissons tous les types de modules optiques ci-dessus, qui sont rentables et forts. Nous fournissons également des services personnalisés OEM pour répondre à vos différents besoins. Tous nos modules optiques sont testés au centre de test avant la livraison, garantis 100 % compatibles et abordables.

[clairegauthierfs-blog]

Comme l'ère du réseau 40/100G est à venir, le câblage LC traditionnel n'est plus capable de satisfaire les exigences de haut débit et de haute densité dans le centre de données. Le câblage de MPO/MTP remplace les connecteurs LC 12 ou 24 par un connecteur de MPO/MTP, ce qui est une solution de haute densité et de haute performance pour une installation rapide du centre de données d'entreprise et d'autres mises en œuvre de câblage de nombre élevé de fibre optique.

Pourquoi Les solutions MPO/MTP Sont-elles Nécessaires dans le Centre de Données ?

Avec l'avènement et la popularité de l'informatique en nuage et des données volumineuses, les demandes de transmission à haute vitesse et de capacité de données deviennent beaucoup plus grandes que jamais. L'Ethernet 40/100G est maintenant une tendance et une zone réactive pour le système de câblage de centre de données. Étant donné que les connecteurs de MPO/MTP sont des interfaces optiques standard à l'avenir pour le réseau Ethernet 40/100G, il est prévu que les solutions MPO/MTP inonderont le centre de données. Après tout, le connecteur contenant multiples fibres optiques crée des possibilités infinies.

Les Avantages des Solutions MPO/MTP

En qualité de la nouvelle préférée du centre de données, les solutions MPO/MTP disposent des avantages suivants :

Déploiement Rapide

Comme les produits MPO/MTP sont connectorisés en usine, ils peuvent être installés facilement et simplement. Ils utilisent un simple mécanisme de verrouillage push-pull pour une insertion et un retrait faciles et intuitifs. Ainsi, le processus d'installation inclut uniquement la traction et la prise, éliminant tous les problèmes de terminaison de champ imprévisibles. On estime que le temps d'installation des solutions MPO/MTP peut être réduit jusqu'à 75% par rapport aux systèmes de câblage de fibre optique traditionnels.

Haute Densité

Disposant la même taille qu'un connecteur SC, le connecteur MPO/MTP peut accueillir 12/24 fibres, fournissant la densité de 12/24 fois. Par conséquent, les connecteurs MPO/MTP permettent les connexions de haute densité entre l'équipement de réseau dans les salles de télécommunication, et réalisent les économies dans la carte de circuit et dans l'espace en rack.

Économie de Coût

Comme mentionné ci-dessus, le processus d'installation des produits MPO/MTP est simple et facile. Par conséquent, le temps d'installation incluant une main-d'œuvre coûteuse hautement qualifiée peut être réduit au minimum.

Évolutivité

Comme nous le savons tous, la plupart des produits MPO/MTP sont les solutions modulaires. C'est un bon choix pour faciliter l'expansion au futur et une reconfiguration du système rapide et facile.

Solutions MPO/MTP chez FS.COM

En tant qu'un fournisseur de la solution de réseau de fibre optique, FS.COM est en avance avec diverses solutions MTP/MPO qui sont conçues pour les opérations fiables et rapides dans le centre de données. Nous offrons une large gamme de solutions MTP/MPO, y compris les câbles trunk, les câbles harness, les cassettes, les boîtiers de fibre optique, etc.

Câble Trunk MPO/MTP

​Les câbles trunk MPO/MTP sont constitués des câbles à 12/24/48 fibres pré-connectorisés en usine aux deux extrémités avec les connecteurs MPO/MTP. Ils sont conçus pour l'interconnexions de câble de la base ou horizontales. Ces assemblages sont disponibles en fibre optique d'OM3, d'OM4 et monomode. Les longueurs standard de 5, 10, 25 mètres sont disponibles. Nous pourrions aussi personnaliser la longueur sur demande.

​Câble Harness MPO/MTP

​Les câbles harness MPO/MTP sont souvent composés des câbles à 12 fibres connectorisés à une extrémité dans les connecteurs de MPO/MTP, par une unité de bifurcation, aux connecteurs de SC ou LC connectorisés sur les câbles simplex/duplex. Ils sont utilisés pour connecter l'équipement en rack aux câbles verticauxconnectorisés de MPO/MTP. Disponible en fibre optique d'OM3, d'OM4 et monomode et en longueurs de 5, 10, 25 mètres, etc. Ils sont conçus pour les applications à haute densité qui ont besoin d'une haute performance et d'une installation rapide sans terminaison sur terrain.

Cassette MPO/MTP

Unités en boîtier qui contiennent les câbles breakout à 12/24 fibres connectorisés en usine, les cassettes MPO/MTP servent à transposer les câbles en ruban connectorisés par un connecteur MPO/MTP à l'interface plus commune LC ou SC, qui est utilisée sur l'équipement terminal d'émetteur-récepteur. Ce type de cassette offre un moyen rapide et efficace de mettre en œuvre jusqu'aux ports de fibre optique de 24 LC ou 12 SC dans un seul module

Boîtier de Fibre Optique MPO/MTP

À la fois évolutif et modulaire, le boîtier de fibre optique de MPO/MTP est conçu pour une application Gigabit Ethernet de haute densité. Les boîtiers de fibre optique MPO/MTP sont utilisés pour connectoriser les câbles verticaux dans la principale zone de distribution (MDA) et dans la zone de répartition horizontale (HDA). Ils sont disponibles en 1U, 2U et 4U (comme le montre dans la figure suivante).

Remarque :

Les cassettes HD MPO/MTP et le boîtier de fibre optique sont également disponibles chez FS.COM pour les demandes à haute densité. ​ Conclusion

L'Ethernet de 40/100G est la tendance qui se développe dans le système de câblage du centre de données. Par conséquent, le système de câblage MPO/ MTP devient la solution idéale pour répondre aux exigences croissantes dans le centre de données de câblage de haute capacité. FS.COM fournit une série de solutions de MTP/MPO qui sont plug and play avec l'installation simple, la conception compacte et la haute précision.
