Presentación utilizada en la charla impartida en la reunión mensual del grupo de usuario BIM de Valencia el 16 de abril de 2011, publicada en Linkedin desde hace años.

[drevit]

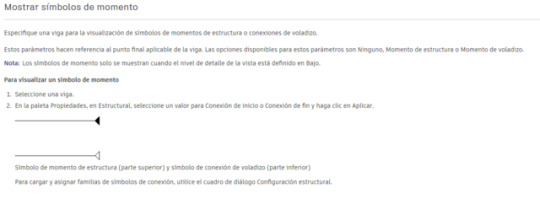

No lo veo: Momento de estructura y Momento de voladizo, mucho que mejorar en la traducción de conceptos estructurales #revit #BIM

[drevit]

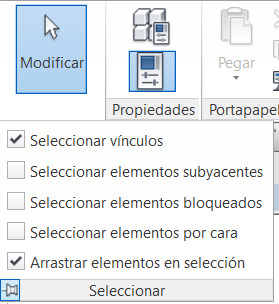

Opciones de selección. p.e. la opción seleccionar elementos por cara te permitiría seleccionar un suelo cuando no ves su contorno.

[drevit]

Seleccionar previos

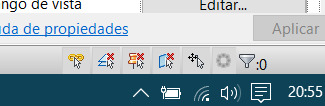

Si accidentalmente pierdes la selección de objetos por haber hecho click en un área vacía puedes recuperarla con botón derecho y “seleccinar anterior” o más rápido con Ctrl + flecha izda

[drevit]

Visto en http://cadalot-revitlearningcurve.blogspot.com/

[drevit]

Utilidades varias para revit y cad

[drevit]

Archivos antiguos Revit

Manual de familias Revit 2010 y documento de ayuda en formato pdf Revit 2011

Enlace a box.net

[drevit]

Revit Architecture 2012,  para ser un modelo de ejemplo, la estructura de madera no parece estar demasiado cuidada. Llama la atención la viga de madera que atraviesa la chimenea y a otro lado las vigas simplemente se caerían.

[drevit]

Aforismos estructurales. Javier RUI-Wamba. Fundación ESTEYCO

“La ingeniería estructural es el arte de modelizar materiales que no comprendemos del todo, en formas que no podemos analizar de un modo preciso, para soportar esfuerzos que no podemos evaluar adecuadamente, de manera que el público en general no tenga razón alguna para sospechar de la amplitud de nuestra ignorancia.”

Como no vamos a tener dudas....

Libro en formato pdf disponible en la fundación ESTEYCO

[drevit]

Interesante y aprovechable SDNF y CSVEl resto queda lejos (EE.UU.) (Japón).

[drevit]

¿Cómo dibujamos una estructura? Vista desde abajo o vista desde arriba, Yo creo que debemos dibujar lo que pretendemos ejecutar, tomando como referencia lo ya construido.

[drevit]

Familias cargables estándar en Revit

Si hay más diferencias en cuanto a las familias cargables estándar. Tampoco es un problema gravísimo:

Revit Architecture Standard Loadable Families

Annotations

Balusters

Casework

Columns

Curtain Panel by Pattern

Curtain Wall Panels

Detail Components

Doors

Electrical Components

Entourage

Furniture

Furniture System

Lighting Fixtures

Mass

Mechanical Components

Planting

Plumbing Components

Profiles

Site

Specialty Equipment

Structural

Sustainable Design

Titleblocks

Windows

Revit Structure Standard Loadable Families

Annotations

Detail Components

Doors

Profiles

Site

Structural

Titleblocks

Windows

[drevit]

Parámetros y familias de sistema en RST y RAC

Pocas diferencias en las familias de sistema en Architecture y Structure:

System Families:

Ceilings

Curtain Systems

Curtain Wall Mullions

Detail Items

Floors

Fluids (a Revit MEP-specific family)

Model Text

Railings

Ramps

Roofs

Site (Pad)

Stairs

Structural Columns

Structural Foundations

Structural Framing

Structural Loads Solo RST

Structural Rebar Solo RST (Arm. Estructural)

Walls

Project/System Settings:

Area and Volume Calculations

Arrowheads

Color Fill Schemes

Detail Level

Dimensions

Drawing Sheets

Elevations

Filled Regions/Fill Patterns

Filters

Grids

Keynoting

Levels

Lines

Load Types

Match Lines

Materials

Model Text

Object Styles

Phases

Project Browser Organization

Project Units

Sections

Site Settings

Spot Dimensions

Snaps

Structural Settings

Sun and Shadow

Temporary Dimensions

Text

Viewports

View Tags

View Templates

[drevit]

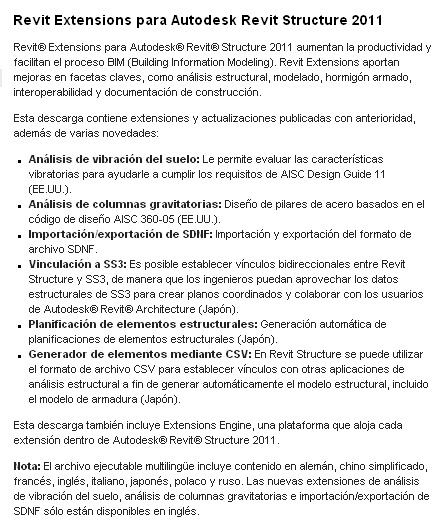

Using the Revit Extensions for Steel Framed Floor Design and Analysis

White paper Autodesk

[drevit]

Importa y exporta SDNF, la conexión Tekla

Copiado de caddhelp

SDNF Steel Detailing Neutral Format: Import/Export The SDNF Import/Export extensions allow:  Export of a steel Revit model to SDNF file format  Import of a SDNF file format to generate a steel model inside a Revit Structure model These extensions are supporting SDNF v 2.0 and v 3.0 versions and packets:  Packet 00 - Title Packet  Packet 10 - Linear Member Packet  Packet 50 - Grid Packet  Packet 60 - Arc Member (only v3.0)

Conexión bidireccional con TEKLA

[drevit]

Paso a paso, Revit Structure se convertirá en un programa de cálculo? Mi opinión personal es que sí. Cada vez se incorporarán más módulos y supongo que con  localizaciones normativas.

Más información en CADDHELP
