NORDIC LOOKOUT

Nordic Pavilion - Santiago International Book Fair

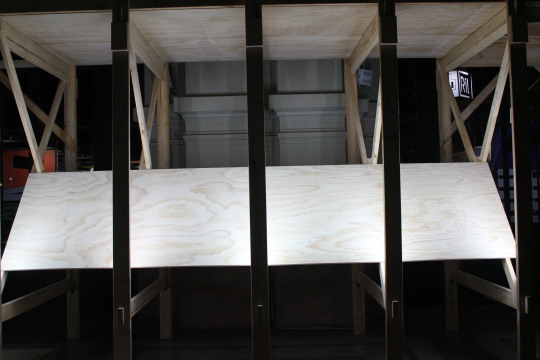

Mirador Nórdico (Nordic Lookout) was the pavilion I designed and built to represent the Nordic Countries (Denmark, Finland, Norway, Sweden) at the 2015 Santiago International Book Fair - FILSA. I was also liaison between the contractors, event management, design team, and four clients. This required constant communication to coordinate with all parties, attending to their different agendas and concerns.

Given the space was an historic landmark, the structure had to be modular and pre-made, easily assembled as no construction was allowed to be done on site.

The material chosen was wood given its lightness, flexibility and distinctive Nordic character.

I took charge of the lighting design of the project, which included securing funding for the fixtures specified.

Origin to a new building System:

The challenges faced in the development, building and assembly of this project, led me to create OSW as an open modular system that facilitates adaptable, easily deployable structures as temporary habitats. [Learn more about Open Source Wood.]

[commandn]

ALANA COLLECTION, MANHATTAN.

A complete overhaul of this property’s lighting, security and control systems. Not only updating old incandescent halogen lamps to state of the art LED’s, but also adding significant amount of light in order to accommodate the massive art collection that had completely outgrown the scope of the original lighting design.

New unobtrusive AI powered cctv system was installed as well as VESDA fire and CO2 detection, upgrading this property to the highest standards available. A direct involvement was required of me in the design, specification and construction phases, supervising with a hands on approach.

[commandn]

LA SERENA CITY HALL

This project involved creating a 54,000sqf public building to house various entities, including the Civil Registry Public Service, the Regional Ministry of Justice, Sename, and Gendarmería. The building is cleverly divided into two sections: a lower area for public spaces and an upper portion for private offices.

Built with a versatile reinforced concrete structure, the design allows for diverse spaces and effective thermal mass utilization suitable for La Serena's climate. Notably, each floor boasts a terrace-balcony that serves both as a walkway and sunshade during the summer. The building also incorporates an innovative system of movable wooden louvers to manage natural light.

To seamlessly integrate into the urban fabric, the building is thoughtfully angled from the street, minimizing any disruptive visual impact. The project goes beyond its functional aspects by prioritizing public spaces. This is evident through features like the 'Water Plaza' and 'River Balcony' on the ground level, a potential event space in the 'Sunken Courtyard' at -1 level, and a public park that connects the upper street to the riverside promenade, enhancing the overall urban experience.

-

El encargo consistía en un edificio público con un programa definido de 5.000m2. Incluyendo la oficina de atención a Público del Registro Civil de La Serena, las dependencias de la SEREMI de Justicia, Sename y Gendarmería entre otros.

El edificio se resuelve en dos partes, una inferior, con las dependencias más públicas y la parte superior con las oficinas más privadas.

Una estructura regular de hormigón armado permite flexibilidad para generar diferentes espacios y la incorporación de una apropiada Masa Térmica para un clima como el de La Serena. Cada piso cuenta con una terraza-balcón que permite ser recorrida y sirve de alero, protegiendo del Sol en verano. También se cuenta con un sistema de celosías móviles de madera que permite el control de la luz.

El edificio se desplaza en angulo desde la calle permitiendo así que la altura de este no sea disruptiva en el espacio urbano. El proyecto tiene un importante énfasis en el espacio Público, creando diferentes lugares, cómo la “Plaza del Agua” y el “Balcón hacia el río” en el primer nivel, el “Patio Hundido” cómo un posible lugar para hacer eventos en el nivel -1 y un parque público que conecta la calle superior con el paseo del borde de río entre otros.

[commandn]

INTERIOR & LIGHTING DESIGN

From smaller residential interior design projects, to high end luxury property, to larger corporate buildings, my experience with lighting is hands on. I’ve had a learning by doing approach were my passion for lighting and innate curiosity and eagerness learn has taken me  beyond a professional and academic approach.  I’ve designed, specified, built and done electrical installations for an array of different size and scope projects.

[commandn]

BRANDING FOR UNIMARC SUPERMARKETS.

This proposal presents a new a refreshed branding for Unimarc Supermarkets, it's high end stores, Unimarc FoodMarket and their convenience stores OK Market. The he proposal includes a new look for their multi-brand strategy for TENTO (premium), Unimarc, and Merkat (economic)

[commandn]

LATAM CARGO

Worked on graphic design and branding initiatives for LATAM Cargo’s sales team, creating video loops for event screens, flyers, client gifts, mailings, etc.

[commandn]

OSW: OPENSOURCEWOOD

Open Source Wood is an idea that intends to accelerate and advance development in digitally-fabricated wood solutions for the built environment, driving growth for the forestry industry and potentially reducing embodied-energy emissions associated with the construction sector.

 OSW is conceived as a platform to encourage, promote and freely share open source design that can be digitally distributed and globally reproduced. OSW builds on the conviction that multidisciplinary approaches ignite innovation, and that sharing knowledge openly and freely, encourages progress.

 There’s incredible growth potential in digital fabrication, as it has given design the power of being shared, improved, and locally produced in a systematized way. Craftsmanship has evolved to crafts-machine-ship, and in so, to a level of precision no man could accomplish.

 In a tangible way, OSW is as a digital repository where open-source and proprietary design can be freely shared or sold (respectively), providing complete wood based solutions that could, for example, combine an openly designed digital joint with a proprietary structural screw or connector.

 Wood is a renewable, highly efficient product, that has long embodied design in the built environment, from its smaller decorative form, to its larger structural role. OSW aims to provide locally fabricated solutions that can range from a desktop object, a chair or a house, to a complex structural building system. Solutions that can be adapted to serve different needs, that can be modified to be more efficient, where each instance of production has the possibility to be unique and improve upon its predecessor.

 Open Source Wood must also be envisioned as non-profit initiative with the purpose of encouraging, promoting and financing open source design, initiative that could be potentially backed by different stake holders and interested parties (Forestry Industry, Researchers, CNC Manufacturers, Connectors Manufacturers, BIM Partners, among others).

 The ideas behind open-source design are not new. I argue they date back to the 1970’s when they were discussed as Adaptable Architecture, and they are specially interesting today as technology advancements are making them a reality.

 Wood as a building material can greatly capitalize from backing open source design, as it has the potential to drive growth for the forestry industry, opening wood to a new future market: the so called “4th industrial revolution”. OSW embraces the need for industry growth as it is crucial to achieve truly competitive prices, and in doing so, increase access to openly designed wood solutions.

OPENSOURCEWOOD.org fue la idea que participó como finalista de la versión para estudiantes del Schweighofer Prize 2017, premio de innovación en madera de la industria forestal europea.

[commandn]

VIDEO PORTFOLIO

A series of videos produced, directed and edited by me as exercises exploring architecture, urban and landscape design.

QUEBRADA (RAVINE)

Detrás del frondoso verde en Quebrada Jaime, se esconde la realidad informal de Valparaíso. “La toma” ha sido el mecanismo de expansión urbana hacia los cerros y quebradas de la ciudad; donde la irregularidad, informalidad y precariedad de esta situación ha salido nuevamente a la luz con el reciente -y catastrófico- incendio que afectó a la ciudad porteña.

“Quebrada” es una reflexión entorno a este problema habitacional, donde a través de una secuencia de planos fijos, se busca mostrar la dicotomía entre la riqueza del paisaje y la pobreza que lo habita.

El montaje de la secuencia busca revelar esta dicotomía, por lo que el video, en una primera parte, comienza mostrando el paisaje bucólico, con tomas relativamente extensas, que buscan generar contemplación. Para en la segunda parte del video comenzar a dejar de lado las imágenes idílicas, denotando poco a poco la realidad y precariedad de Quebrada Jaime.

Esta segunda parte comienza con los planos más abiertos, mostrando en primer lugar “las tomas” y mostrando la irregularidad de los asentamientos en la quebrada. Luego, a medida que nos volvemos a acercar, y cada vez con planos más cerrados, se revela la precariedad de las viviendas, los problemas de seguridad y la falta de servicios. Finalmente, se cierra con uno de los problemas más grandes que se tienen en las quebradas de Valparaíso; los micro-basurales, que no solo son causa de problemas sanitarios, si no que también, fueron en gran medida responsables de la magnitud del incendio.

WATER, MOVEMENT AND SPACE.

[commandn]

CENTRO DE INFORMACIÓN Y ESTUDIOS BARRIO MATTA

Taller de Especialidad - Master en Arquitectura Sustentable y Energía

Profesor: Alberto Moletto

La sustentabilidad a nivel urbano, pasa en gran medida, por construir ciudades más eficientes y amables en su entorno. En este sentido, el crecimiento expansivo -hacia la periferia- que ha experimentado Santiago en los últimos años, ha tenido efectos más bien nocivos, en cuanto ha aumentando tiempos y distancias de viaje, promoviendo el uso del automóvil y por consecuencia el de combustibles fósiles.

La densificación de sectores céntricos de la capital se presenta entonces como una estrategia que puede traer grandes beneficios, tanto en términos energéticos, como en calidad de vida para sus habitantes.

“Uno de los principales desafíos de Santiago en relación a la creciente demanda de suelo, pasa por la reconversión de terrenos sub-utilizados en los sectores céntricos y pericéntricos de la ciudad, de manera de redensificar y aumentar el uso de las distintas infraestructuras al interior de ésta”.1

El caso de Barrio Matta conlleva un interesante desafío a la hora de proyectar su densificación. Por una parte, su ubicación privilegiada en el sector centro-sur de la ciudad y la sub-utilización de sus suelos presentan un gran potencial de crecimiento. Por otra, la modificación realizada al Plan Regulador de Santiago en Enero 2014, que limita la edificación en altura en búsqueda de “respetar los barrios, el entorno y los vecinos”2 ha significado un desplazamiento de la demanda por terrenos en este sector, migrando el capital hacia comunas colindantes como Quinta Normal, Estación Central o San Joaquín.3

Dado este contexto se propone un proyecto “catalizador”, como un primer paso para reactivar el proceso de densificación en esta zona, manteniendo una escala de barrio, e incorporando estrategias de diseño que permitan un desempeño térmico optimo y la apertura de nuevos espacios públicos.

Este informe estudia las estrategias de diseño presentes en el proyecto, analizando el efecto que estas tienen en el comportamiento térmico del edificio a través de diferentes modelos desarrollados con el software ECOTEC, el cual permite una aproximación a los requerimientos energéticos del proyecto, para así determinar los sistemas de refrigeración y calefacción necesarios para mantener los estándares de confort requeridos.

ESTRATEGIAS:

Ante los desafíos y dificultades que presenta el contexto [Edificación continua, distanciamiento mínimo de 3 metros para la apertura de ventanas, altura máxima de 14 metros, entre otros] y los que presenta el sitio designado [Predio largo y angosto, geometría irregular, encerrado entre galpones y con acceso por un pequeño callejón] se definen estrategias de diseño en 3 escalas: Programática, Urbana y de Proyecto.

Se propone crear un Centro de Información y Estudios en repuesta al contexto de Barrio Matta. Este centro contará con salas de lectura y estudio individual, salas de clase, computadores con acceso a internet, un auditorio y un salón multipropósito.

El programa responde principalmente a dos usuarios: Jóvenes cursando estudios técnicos que trabajan en las industrias de Barrio Matta, y son parte de la “población flotante de éste” propiciando un espacio que permita desarrollar sus estudios de manera cómoda. El edificio está pensado como un lugar al cual este usuario puede recurrir una vez terminada su jornada laboral, avanzando en sus estudios durante la “hora del taco” para luego dirigirse a su hogar una vez finalizado el horario punta, optimizando así su escaso tiempo.

Por otra parte, este recinto pretende atender a los adultos mayores “residentes permanentes” de este lugar, con clases y talleres dirigidos a este público. Este mix de usuario permite un uso balanceado del edificio, con los adultos mayores atendiendo a este en torno al medio día, y los jóvenes después de las 6 de la tarde.

A su vez se contempla un programa semi-público, con la creación de una plaza abierta dentro del terreno, espacio que junto al auditorio y salón multipropósito pueden funcionar de manera completamente independiente al edificio.

La densificación de Barrio Matta, como se explica previamente, se puede entender como una primera gran estrategia sustentable, para la cual se proponen dos sub-estrategias con el fin de reactivar una densificación amable con su entorno.

En primer lugar se propone la creación de “pasajes público-privados” con el claro fin de generar nuevos espacios públicos, ya sean en la forma de áreas verdes, espacios comerciales u otro uso. Estos pasajes en su conjunto crearán una red de espacios públicos, formando una serie de “atajos” a través de las manzanas, conectando áreas verdes que se encuentren inutilizadas y generando nuevos recorridos para el peatón que transita por este barrio.

Para fomentar la construcción de estos pasajes y la densificación del barrio, se propone crear un incentivo que entregue una mayor constructibilidad, aumentando la altura máxima de edificación, a quienes incorporen estos pasajes en su diseño. Estos pasajes si bien serían de carácter privado, administrados por el dueño del solar, deberán tener un rol público, estando abiertos y permitiendo el libre tránsito a la comunidad en un horario a determinar por la municipalidad, siendo esta una condición inamovible para obtener la bonificación en constructibilidad. Este mecanismo aumentará la rentabilidad de los terrenos, fomentando la inversión en el barrio, al mismo tiempo de asegurar la creación de nuevos espacios públicos para sus residentes.

En segundo lugar y dada la existencias de calles como Eduardo Matte, las cuales caben mejor en la categoría de callejones dadas sus dimensiones, se propone retranquear la edificación en altura en calles que tengan menos de 5 metros de ancho. Esto con el propósito de evitar la creación de callejones excesivamente encerrados, con poca luz y que podrían ser catalogados como peligrosos.

Dado el programa definido, se determina que la primera prioridad es asegurar una optima iluminación natural de los recintos del lectura. Para esto se propone abrir un patio que permita el mayor ingreso de luz natural, siendo esta la primera estrategia.

En segundo lugar se busca maximizar las dimensiones de este patio, dandole el carácter de plaza pública y asegurando el ingreso de luz, aún cuando los vecinos construyan hasta el máximo de altura permitido. A su vez, el patio se plantea como una plaza pública que se une a la red de pasajes propuesta anteriormente.

En tercer lugar, y tras diversas variaciones de diseño y cálculos térmicos, se decide orientar la fachada principal lo más posible hacia el norte. Simples cálculos realizados en ecotec, arrojan que la orientación norte disminuye en un 13% la demanda total de energía con respecto a una orientación nor-poniente y en un 16% con respecto a una orientación Sur. Es importante destacar que la demanda de refrigeración para este edificio es muy baja, lo que le asigna mayor importancia a la captura de calor que se puede realizar en invierno por una fachada norte.

La orientación de la fachada finalmente es determinante en el proyecto, ya que crea un nuevo eje, diferente a las leyes propias del terreno, que finalmente ordena y da carácter al proyecto. Esta orientación obliga también a hacerse cargo de la fachada como un problema de Arquitectura, para lo cual se presenta la cuarta estrategia: un sistema prefabricado de fachada que controla el ingreso de la luz natural y evita la sobre exposición al sol en verano. Se propone entonces una “Fachada Habitable”.

La “Fachada Habitable” se propone como un sistema de paneles aislados y prefabricados para ser instalados en la cara norte del edificio. Este sistema tienen tres objetivos principales: controlar el ingreso de luz de manera regular, propiciando una iluminación pareja del recinto, requerimiento clave del programa; en su espesor, protegerse del sol de verano, evitando la sobrexposición a este y así disminuyendo las ganancias térmicas asociadas; y por último, capturar calor en invierno, a través de un sistema de paneles móviles que tamizan las luz y generan pequeños invernaderos. Esta fachada se entiende “habitable” ya que genera balcones, accesibles a los usuarios en todas sus aperturas, y espacios de estudio en sus elementos opacos.

Finalmente, la ultima estrategia se obtiene del análisis realizado de las mediciones a la Fábrica “Bestias XX”; se determina crear espacios contenidos, evitando generar grandes volúmenes de aire, para así optimizar la refrigeración y calefacción de los espacios.

[commandn]

Prueba

123 prbando

[commandn]

EARTH BLOCKS FACADE SYSTEM

Stabilized Earth Blocks are a kind of “brick” that doesn’t need to be fired to achieve better durability.

SEB’s consist of a mixture of clay and soil with a small portion of cement added. Cement works as the chemical binder that stabilizes the mixture, which is then compressed using a mechanical press.

To achieve the hyperbolic paraboloid shape, a cast was created using a CNC router. This particular shape provides structural strength while allowing airflow through its domes.

Each brick rests only on three points, maximizing the air gap between the wall and the brick façade, therefore creating a ventilated exterior wall. This solution radically improves the comfort and environmental performance of a building, while also providing a unique looking façade.

[ESPAÑOL]

Sistema para Fachadas Ventiladas (SFV) en Suelo-Cemento

Se desarrolla un Sistema para Fachadas Ventiladas (SFV) en suelo-cemento. El moldaje para realizar estos enchapes se realiza laminando MDF, el cual posteriormente es fresado digitalmente obteniendo molde y contra-molde para generar paraboloides hiperbólicos.

El MDF luego de ser fresado digitalmente, es sellado y lacado con pintura acrílica blanca, para mejorar su resistencia y generar una superficie impermeable que facilite el desmoldaje.

La mezcla de suelo-cemento utilizada consiste de: Suelo (90%) y cemento (10%).
La composición del suelo puede variar, en este caso se utilizó un suelo con un 30% de Arcilla y un 70% de Arena. Se incorporó también a la mezcla de “suelo” tierra de color azul, con el fin de explorar posibilidades cromáticas.

Una vez elaborada la mezcla, es prensada entre ambos moldes para lograr la forma de paraboloide hiperbólico buscada.

Esta forma auto-soportante, se apoya en tres puntos por enchape, generando bóvedas interiores que permiten el paso del aire, logrando la fachada ventilada propuesta. Esto se puede observar más claramente en el fotomontaje y diagrama de flujo de aire en la página a continuación.
