#PiezoBuzzer

[draegerit]

Arduino Plug and Make Kit: Abstandskontrolle mit Alarmfunktion

In diesem Beitrag erfährst du Schritt-für-Schritt, wie man eine Abstandskontrolle mit Alarmfunktion mit dem Arduino Plug and Make Kit aufbaut und programmiert. Das neue Arduino Plug and Make Kit habe ich dir bereits im gleichnamigen Beitrag Arduino Plug and Make Kit: Was ist drin und wie benutzt man es? vorgestellt. https://youtu.be/YL-enMuAMBc Das Arduino Plug and Make Kit bekommst du derzeit für knapp 90€ inkl. Versandkosten im offiziellen Shop. Aus diesem Kit verwenden wir den Arduino UNO R4 WiFi, den Laser Distanzsensor, den Piezo Buzzer, das 8fach LED Modul sowie den Rotary Encoder. Zusätzlich benötigen wir noch die Modulino Base, ein paar Schrauben & Muttern sowie die Qwiic Anschlusskabel. Das alles ist im Kit enthalten, du benötigst quasis nurnoch deinen PC und einen kleinen Kreuzschraubendreher.

Arduino UNO R4 WiFi

ToF - Distance Sensor

Buzzer

8fach LED Modul

Rotary Encoder

Wie soll das kleine Projekt funktionieren?

Über den Distanzsensor messen wir dauerhaft einen Abstand zu einem Gegenstand (Wand, Türrahmen etc.) wenn dieser Wert unterschritten wird, dann wird ein Alarm (akustisch und visuell) ausgegeben. Über den Rotary Encoder und der 8x12 LED Matrix vom Arduino UNO R4 WiFi stellen wir den Abstand ein. Dabei wird, wenn wir eine Klick-Aktion am Rotary Encoder ausführen, der aktuelle Wert auf der Matrix ausgegeben.

Benötigte Ressourcen für den Aufbau

Für den Aufbau der Schaltung benötigst du: - einen Arduino UNO R4 WiFi, - ein USB-C Datenkabel, - ein ToF / Laser Distanzsensor, - ein Rotary Encoder, - ein 8fach LED Modul, - ein Piezo Buzzer, sowie - ein paar Schrauben und - einen kleinen Kreuzschraubendreher

Arduino Plug and Make Kit - Komponenten für das Alarmprojekt Ausgenommen vom Kreuzschraubendreher ist alles im Arduino Plug and Make Kit enthalten!

Programmieren der Modulino Sensoren / Aktoren in der Ardino IDE

Das Kit ist ausgelegt, um in der Arduino IDE programmiert zu werden. Du musst jedoch zuvor den Boardtreiber für den Arduino UNO R4 WiFi und die Bibliothek für die Modulino Sensoren / Aktoren installieren.

Zu der Bibliothek Modulino erhältst du zu jedem Sensor / Aktor aus diesem Kit ein ausführliches Beispiel und in der offiziellen Dokumentation nochmal viel mehr Informationen. Programm - Durchgangsalarm mit dem Arduino Plug and Make KitHerunterladen Schritt 1 - Importieren der Bibliotheken und erzeugen der Objektinstanzen Im ersten Schritt importieren wir die benötigten Bibliotheken für das Projekt. (Zur Vorbereitung hatten wir bereits die Modulino Bibliothek installiert.) //Bibliothek zum steuern / auslesen //der Modulino Sensoren / Aktoren #include //Bibliotheken zum steuern der //8x12 LED Matrix am Arduino UNO R4 WiFi #include "ArduinoGraphics.h" #include "Arduino_LED_Matrix.h" Anschließend erzeugen wir uns die Objektinstanzen für unser Projekt. //Objektinstanz der LED-Matrix ArduinoLEDMatrix matrix; //Objektinstanzen der Sensoren / Aktoren ModulinoDistance distance; ModulinoPixels leds; ModulinoKnob knob; ModulinoBuzzer buzzer; Schritt 2 - Initialisieren der Kommunikation mit den Sensoren / Aktoren Nachdem die benötigten Bibliotheken installiert und die Objekte erzeugt wurden, müssen wir die I2C Kommunikation starten. Dazu müssen wir bei den Modulinos lediglich die Funktion "begin" aufrufen. Dieses macht die verwendung dieser Module sehr einfach und komfortabel. void setup() { //beginn der seriellen Kommunikation Serial.begin(9600); //beginn der Kommunikation mit der LED-Matrix matrix.begin(); //Vorbereiten der Kommunikation mit den Modulino //Sensoren / Aktoren Modulino.begin(); //Initialisieren der I2C Kommunikation mit den //Sensoren / Aktoren distance.begin(); leds.begin(); knob.begin(); buzzer.begin(); //Startwert des Rotary Encoders / Knob auf 0 setzen. knob.set(0); } Zusätzlich setze ich den Wert des Rotary Encoders auf 0. Schritt 3 - Auslesen der Sensorwerte und erzeugen des Alarms Im dritten Schritt lesen wir in der Funktion "loop" zunächst den Wert des Rotary Encoders aus und multiplizieren diesen mit 10. Damit müssen wir nicht so viele Umdrehungen machen damit ein Abstand eingestellt werden kann, wenn du kleine Schritte benötigst dann musst du diesen Wert anpassen. //lesen des aktuellen Wertes vom Rotary Encoder //der Wert wird mit 10 multipliziert und abgespeichert int16_t distanceForAlarm = knob.get() * 10; Wenn der Rotary Encoder gedrückt wird, können wir eine zusätzliche Aktion ausführen, in diesem Fall wird der Wert auf der 8x12 LED Matrix angezeigt. //Wenn der Rotary Encoder gedrückt wird, dann... if (knob.isPressed()) { //Aufrufen der Funktion zum Anzeigen des aktuellen //wertes des Rotary Encoder. displayKnobValue(distanceForAlarm); } Wenn der Distanzsensor erkannt wurde, dann lesen wir einen Messwert und vergleichen diesen mit dem eingestellten Abstand vom Rotary Encoder. if (distance.available()) { //Messwert abrufen und abspeichern int measure = distance.get(); //Wenn der messwert kleiner als der abgespeicherte //Wert für den Alarm ist, dann... if (measure < distanceForAlarm) { //Ausgeben des Textes "Alarm" auf der seriellen Schnittstelle Serial.println("Alarm"); //anzeigen eines visuellen Alarms über das 8fach LED Modul visualAlarm(); //ausgeben eines akustischen Alarms über das Piezo Buzzer Modul soundAlarm(); } } Am Ende legen wir noch eine kleine Pause von 20 Millisekunden ein. //eine kleine Pause von 20 ms. delay(20); Schritt 3.1 - Funktion "displayKnobValue" Die Funktion displayKnobValue zeigt den Wert des Übergebenen Parameters auf der 8x12 LED Matrix an. Sollte jedoch der Wert kleiner 0 sein, so wird eine Fehlermeldung angezeigt. /Funktion zum anzeigen eines Textes auf der //LED-Matrix. void displayKnobValue(int16_t value) { matrix.beginDraw(); matrix.stroke(0xFFFFFFFF); matrix.textScrollSpeed(50); String message = "-undefined- "; //Wenn der Wert kleiner 0 ist, dann... if (value < 0) { //erzeugen einer kleinen Fehlermeldung message = "err: val < 0"; } else { //Wenn der wert größer 0 ist, dann müssen wir //eine 12 Zeichen lange Zeichenkette erzeugen. int valueLength = String(value).length(); int partLength = (12 - valueLength) / 2; String part = ""; for (int s = 0; s < partLength; s++) { part += " "; } message = part + String(value) + part; } //ablegen der erstellten Zeichenkette in das Char-Array char text = ""; message.toCharArray(text, 13); //Ausgeben des Textes auf der LED-Matrix //Schriftgröße 4x6 matrix.textFont(Font_4x6); matrix.beginText(0, 1, 0xFFFFFF); matrix.println(text); matrix.endText(SCROLL_LEFT); matrix.endDraw(); } Schritt 3.2 - Funktion "visualAlarm" Die Funktion visualAlarm lässt die LEDs im 25ms. Intervall aufleuchten. //Funktion zum erzeugen eines visuellen Alarms mit //dem 8fach LED Modul. Die LEDs blinken im 25ms. Takt void visualAlarm() { setLEDsStatus(true); delay(25); setLEDsStatus(false); delay(25); } //Funktion zum setzen der LEDs. //Als Parameter wird der erwartete Status übergeben. void setLEDsStatus(bool on) { //Schleife über die LEDs for (int i = 0; i < 8; i++) { //Wenn die LEDs aktiviert werden sollen, dann ist //die Helligkeit auf 100 ansonsten auf 0 leds.set(i, RED, on ? 100 : 0); } //nachdem alle LEDs konfiguriert wurden, dann werden //diese Daten ausgeliefert / angezeigt. leds.show(); } Schritt 3.3 - Funktion "soundAlarm" Mit der Funktion soundAlarm wird der Piezo Buzzer angesteuert und dieser erzeugt einen hellen Ton als zusätzlichen Signal. //Funktion zum erzeugen eines Tones auf //dem Piezo Buzzer Moduls. void soundAlarm() { //die Frequenz des Tones int frequency = 440; //die Dauer int duration = 1000; //erzeugen des Tones buzzer.tone(frequency, duration); delay(50); //abschalten des Tones buzzer.tone(0, duration); delay(25); } Fertiges Projekt - Durchgangsalarm mit dem Arduino Plug and Make Kit Hier nun das fertige Projekt zum kopieren. //Bibliothek zum steuern / auslesen //der Modulino Sensoren / Aktoren #include //Bibliotheken zum steuern der //8x12 LED Matrix am Arduino UNO R4 WiFi #include "ArduinoGraphics.h" #include "Arduino_LED_Matrix.h" //Objektinstanz der LED-Matrix ArduinoLEDMatrix matrix; //Objektinstanzen der Sensoren / Aktoren ModulinoDistance distance; ModulinoPixels leds; ModulinoKnob knob; ModulinoBuzzer buzzer; void setup() { //beginn der seriellen Kommunikation Serial.begin(9600); //beginn der Kommunikation mit der LED-Matrix matrix.begin(); //Vorbereiten der Kommunikation mit den Modulino //Sensoren / Aktoren Modulino.begin(); //Initialisieren der I2C Kommunikation mit den //Sensoren / Aktoren distance.begin(); leds.begin(); knob.begin(); buzzer.begin(); //Startwert des Rotary Encoders / Knob auf 0 setzen. knob.set(0); } void loop() { //lesen des aktuellen Wertes vom Rotary Encoder //der Wert wird mit 10 multipliziert und abgespeichert int16_t distanceForAlarm = knob.get() * 10; //Wenn der Rotary Encoder gedrückt wird, dann... if (knob.isPressed()) { //Aufrufen der Funktion zum Anzeigen des aktuellen //wertes des Rotary Encoder. displayKnobValue(distanceForAlarm); } //Wenn ein ToF Sensor verfügbar ist, dann... if (distance.available()) { //Messwert abrufen und abspeichern int measure = distance.get(); //Wenn der messwert kleiner als der abgespeicherte //Wert für den Alarm ist, dann... if (measure < distanceForAlarm) { //Ausgeben des Textes "Alarm" auf der seriellen Schnittstelle Serial.println("Alarm"); //anzeigen eines visuellen Alarms über das 8fach LED Modul visualAlarm(); //ausgeben eines akustischen Alarms über das Piezo Buzzer Modul soundAlarm(); } } //eine kleine Pause von 20 ms. delay(20); } //Funktion zum anzeigen eines Textes auf der //LED-Matrix. void displayKnobValue(int16_t value) { matrix.beginDraw(); matrix.stroke(0xFFFFFFFF); matrix.textScrollSpeed(50); String message = "-undefined- "; //Wenn der Wert kleiner 0 ist, dann... if (value < 0) { //erzeugen einer kleinen Fehlermeldung message = "err: val < 0"; } else { //Wenn der wert größer 0 ist, dann müssen wir //eine 12 Zeichen lange Zeichenkette erzeugen. int valueLength = String(value).length(); int partLength = (12 - valueLength) / 2; String part = ""; for (int s = 0; s < partLength; s++) { part += " "; } message = part + String(value) + part; } //ablegen der erstellten Zeichenkette in das Char-Array char text = ""; message.toCharArray(text, 13); //Ausgeben des Textes auf der LED-Matrix //Schriftgröße 4x6 matrix.textFont(Font_4x6); matrix.beginText(0, 1, 0xFFFFFF); matrix.println(text); matrix.endText(SCROLL_LEFT); matrix.endDraw(); } //Funktion zum erzeugen eines visuellen Alarms mit //dem 8fach LED Modul. Die LEDs blinken im 25ms. Takt void visualAlarm() { setLEDsStatus(true); delay(25); setLEDsStatus(false); delay(25); } //Funktion zum erzeugen eines Tones auf //dem Piezo Buzzer Moduls. void soundAlarm() { //die Frequenz des Tones int frequency = 440; //die Dauer int duration = 1000; //erzeugen des Tones buzzer.tone(frequency, duration); delay(50); //abschalten des Tones buzzer.tone(0, duration); delay(25); } //Funktion zum setzen der LEDs. //Als Parameter wird der erwartete Status übergeben. void setLEDsStatus(bool on) { //Schleife über die LEDs for (int i = 0; i < 8; i++) { //Wenn die LEDs aktiviert werden sollen, dann ist //die Helligkeit auf 100 ansonsten auf 0 leds.set(i, RED, on ? 100 : 0); } //nachdem alle LEDs konfiguriert wurden, dann werden //diese Daten ausgeliefert / angezeigt. leds.show(); } Read the full article

[rajendra314]

ELECTROMAGNETIC PIEZO BUZZER 5V & 12V

STOCK AVAILABLE !!!

FOR PRICE AND MORE INFORMATION FOLLOW US ON OUR WHATSAPP CHANNEL :

For any Query:

☎ : +91-9899391155, +91-9910772484

Know More: https://www.indiamart.com/rajendra-electronics-newdelhi/

Facebook: https://www.facebook.com/profile.php?id=61550818087962

Instagram: https://www.instagram.com/rajendra.electronic/

LinkedIn: https://www.linkedin.com/in/rajendra-electronics-144b73290/

Reddit: https://www.reddit.com/user/Rajendra_Electronics

Youtube: https://www.youtube.com/@Rajendra_Electronics/about

Twitter: https://twitter.com/Rajendra_Elec

Pinterest: https://in.pinterest.com/rajendraelectronics314/

Tumblr: https://www.tumblr.com/blog/rajendra314

#buzzingdeals #piezobuzzersale #saveonbuzzers #buzzerblowout #TechSale #buzzerbonanza #SaleAlert #GadgetDeals #discountbuzzer #ElectronicsSale #buzzersavings #buzzerdiscount #salebuzz #SmartSavings #piezopowersale #soundsavings #buzzandsave #upto45off #techdiscounts #shopandsave #SoundInnovation #piezoperfection #buzzeralert #piezobuzz #TinyTech #buzztech #SmartSound #piezoperformance #buzzingtech #techsound #piezopros

[ouke-components]

Micro Buzzer 5vOUKE factory 5v active buzzer 5v piezo buzzer mini buzzer 5v Arduino active passive buzzer small buzzer micro buzzer.Good 5v buzzer price with good quality!http://www.globalouke.com/buzzer/micro-buzzer-5v.html #smallbuzzer #microbuzzer #piezobuzzer #5vbuzzer #buzzerfactory #beeper #chinabuzzer #electroniccomponents OUKEEmail:okay@cn-okay.comPWhatApp/WeChat:(86)13968779124

[naturalinteraction2084155-blog]

Aan het project werken in het weekend

Gezien het lastig wordt alles mee naar huis te slapen zonder direct wat los of kapot te maken kan ik het apparaatje gelukkig op afstand aan zetten vanuit slaapstand en deze via teamviewer besturen. Hierdoor kan ik code uploaden en functionaliteiten zoals de piezobuzzer en meer testen via een console log. Voor mensen die ineens een robot zien bewegen erg raar maar dit zorgt ervoor dat ik in het weekend door kan werken aan de code zonder kans op het beschadigen van ons project.

[pferrerf-blog]

Piezo Buzzer connected to a photocell reading.

Led connected to a photocell too_ activatingspace

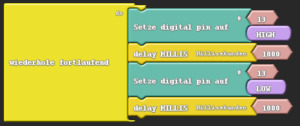

CODE

int speakerPin = 11;

int ledPin = 12;

int photocellPin1 = 0;

int photocellPin2 = 1;

  void setup()

{

  pinMode(ledPin,OUTPUT);

}

  void loop()

{

  // SOUND //

  int reading1 = analogRead(photocellPin1);

  int pitch = 200 + reading1 / 4;

  tone(speakerPin, pitch);

     // LIGHT //

 // int brightness = map(reading, 0,1023,0,255);

 //  digitalWrite(ledPin, 255-brightness);

  int reading2 = analogRead(photocellPin2);

  if (reading2 <  825){

     digitalWrite(ledPin, HIGH);

     delay (50);

     digitalWrite(ledPin, LOW);

     delay (50);

     digitalWrite(ledPin, HIGH);

     delay (50);

     digitalWrite(ledPin, LOW);

     delay (50);

                                }

    else {

    digitalWrite (ledPin, LOW);

  }

   }

[draegerit]

MicroPython mit ESP32: Töne erzeugen mit dem Piezo Buzzer

In diesem Beitrag möchte ich dir jetzt zeigen, wie du Töne und sogar ganze Lieder mit einem Piezo Buzzer am ESP32 mit MicroPython erzeugen kannst. https://youtu.be/2GHp5eZNJOg Im Beitrag MicroPython mit ESP32: Helligkeitsregelung von LEDs mit PWM hatte ich dir bereits gezeigt, wie du PWM Signale erstellen kannst, um die Helligkeit einer LED zu regeln. Für das Erzeugen eines Tones benötigen wir ebenfalls ein PWM Signal, in diesem Fall regeln wir damit die Frequenz des Tones. Auf meinem Blog hatte ich dir bereits einen ähnlichen Beitrag in der Vergangenheit zu diesem Thema unter Programmieren mit MicroPython #5: Piezo Buzzer am ESP32 betreiben veröffentlicht, hier möchte ich jedoch passend zum Rich Shield von Open Smart speziell auf dieses eingehen.

Schaltung - Piezo Buzzer am ESP32 D1 R32

Für diese Beitragsreihe verwende ich wie bereits erwähnt das Rich Shield von Open Smart. Auf diesem ist ein Piezo Buzzer verbaut, welcher wie folgt, mit dem Mikrocontroller verbunden ist: BauteilESP32 D1 R32Arduino UNO R3Piezo BuzzerIO25D4

Rich Shield von Open Smart auf dem ESP32 D1 R32

Schaltung ohne Rich Shield von Open Smart

Wenn du das genannte Shield nicht hast, dann kannst du dir recht einfach diese kleine Schaltung selber nachbauen. - einen ESP32 D1 R32* - einen Piezo Buzzer* - ein 170 Pin Breadboard* - zwei Breadboardkabel*, männlich-männlich

Schaltung - Piezo Buzzer am ESP32 D1 R32 Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Erzeugen eines Tones am Piezo Buzzer mit MicroPython

Der kleine Piezo Buzzer nutzt die Spannung vom GPIO und somit benötigst du keine zusätzliche Stromquelle. Das macht die Schaltung einfach, jedoch ist dieser dadurch auch nicht besonders laut. Für kleine Spielereien am Mikrocontroller sind diese jedoch ideal! from machine import Pin, PWM # Importiere die notwendigen Module Pin und PWM aus der machine-Bibliothek import time # Importiere das time-Modul für Zeitsteuerungsfunktionen # Initialisiere den Piezo Buzzer auf Pin 25 mit einer Frequenz von 440 Hz und einem Duty Cycle von 50% (512 von 1024) beeper = PWM(Pin(25), freq=440, duty=512) # Lasse den Ton für 0,5 Sekunden erklingen time.sleep(0.5) # Deinitialisiere den PWM-Kanal, um den Ton zu stoppen beeper.deinit() Erklärung der einzelnen Codezeilen: - from machine import Pin, PWM: - Diese Zeile importiert die Pin und PWM Klassen aus dem machine Modul. Pin wird verwendet, um die GPIO-Pins zu konfigurieren, und PWM wird verwendet, um PWM-Signale zu erzeugen. - import time: - Das time Modul wird importiert, um Verzögerungen einzufügen. - beeper = PWM(Pin(25), freq=440, duty=512): - Pin(25): Initialisiert den GPIO-Pin 25 als PWM-Ausgang. - freq=440: Setzt die PWM-Frequenz auf 440 Hz, was der Frequenz des Tons A entspricht (auch bekannt als der Kammerton A). - duty=512: Setzt den Duty Cycle auf 512, was 50 % der maximalen Duty Cycle (0 …1023) entspricht. Dies bedeutet, dass das Signal gleichmäßig zwischen an und aus wechselt. - time.sleep(0.5): - Wartet 0,5 Sekunden, während der Piezo Buzzer den Ton mit der eingestellten Frequenz und Duty Cycle ausgibt. - beeper.deinit(): - Deinitialisiert den PWM-Kanal, wodurch der Ton gestoppt wird. Der PWM-Ausgang wird deaktiviert und der GPIO-Pin wird in seinen ursprünglichen Zustand zurückversetzt. Dieser einfache Code erzeugt einen Ton mit einer Frequenz von 440 Hz (A4) für eine halbe Sekunde über einen Piezo Buzzer, der an GPIO-Pin 25 des ESP32 angeschlossen ist.

Regeln der Frequenz mit dem Drehpotentiometer

Im Beitrag MicroPython mit ESP32: Einführung in analoge Sensoren habe ich dir erläutert wie du einen Drehpotentiometer auslesen kannst, mit diesem analogen Bauteil kannst du auch die Frequenz anpassen. In dem Code habe ich eine zusätzliche Funktion implementiert welche den Wertebereich des analogen Sensors (Drehpotentiometer) auf einen Frequenzbereich mappt. # Funktion zum Mappen der analogen Werte des Drehpotentiometers (0..1023) # auf eine Frequenz von 200 Hz bis 1500 Hz def map_value(x, in_min=0, in_max=1023, out_min=200, out_max=1500): return (x - in_min) * (out_max - out_min) // (in_max - in_min) + out_min Wenn du die Frequenz erhöhen möchtest dann kannst du die Parameter out_min & out_max entweder in der Funktion anpassen oder du gibst diese als namedparameter beim aurufen der Funktion mit. # Module zum Zugriff auf die GPIOs from machine import Pin, ADC, PWM # Modul zum Zugriff auf Funktionen # wie zum einlegen einer Pause im Code from time import sleep # ADC12 am GPIO2, als Eingang adc_pin = Pin(2, mode=Pin.IN) # Initialisieren eines ADC Objektes # (analog digital converter) adc = ADC(adc_pin) # Auflösung auf 0..1023 (10bit) adc.atten(ADC.ATTN_11DB) adc.width(ADC.WIDTH_10BIT) # Initialisiere den Piezo Buzzer auf Pin 25 # mit einer Frequenz von 440 Hz und einem Duty Cycle von 50% (512 von 1024) beeper = PWM(Pin(25), freq=440, duty=512) # Funktion zum Mappen der analogen Werte des Drehpotentiometers (0..1023) # auf eine Frequenz von 200 Hz bis 1500 Hz def map_value(x, in_min=0, in_max=1023, out_min=200, out_max=1500): return (x - in_min) * (out_max - out_min) // (in_max - in_min) + out_min try: # Starten der Endlosschleife while True: analogValue = adc.read() frequenz = map_value(analogValue) beeper.freq(frequenz) print("analogValue:", analogValue) print("frequenz:", frequenz) sleep(0.25) except KeyboardInterrupt: # Deinitialisiere den PWM-Kanal, um den Ton zu stoppen beeper.deinit() Hier nun das komplette Programm zum steuern der Frequenz mit einem Drehpotentiometer. Natürlich kannst du auch einen Fotowiderstand verwenden welcher ähnlich funktioniert.

Ein Lied auf dem Piezo Buzzer abspielen

Ein Lied ist quasi lediglich eine Aneinanderreihung von Tönen, welche in einer bestimmten Frequenz und Dauer abgespielt werden. Natürlich kannst du über den Piezo Buzzer über diese technische Lösung keine umfangreichen MP3-Dateien abspielen, jedoch kleine Lieder im Klassischen 8Bit Style sind easy möglich. Programm - abspielen des Songs Für Elise von Beethoven auf dem ESP32 in MicroPythonHerunterladen Bei nachfolgenden Liedern habe ich mich aus dem GitHub Repository robsoncouto/arduino-songs bedient welche eigentlich für den Arduino gedacht sind, jedoch ist der Code so einfach, das man diesen mit wenig aufwand zu MicroPython konvertieren kann. from machine import Pin, PWM from time import sleep import urandom # Definition der Notenfrequenzen NOTE_B0 = 31 NOTE_C1 = 33 NOTE_CS1 = 35 NOTE_D1 = 37 NOTE_DS1 = 39 NOTE_E1 = 41 NOTE_F1 = 44 NOTE_FS1 = 46 NOTE_G1 = 49 NOTE_GS1 = 52 NOTE_A1 = 55 NOTE_AS1 = 58 NOTE_B1 = 62 NOTE_C2 = 65 NOTE_CS2 = 69 NOTE_D2 = 73 NOTE_DS2 = 78 NOTE_E2 = 82 NOTE_F2 = 87 NOTE_FS2 = 93 NOTE_G2 = 98 NOTE_GS2 = 104 NOTE_A2 = 110 NOTE_AS2 = 117 NOTE_B2 = 123 NOTE_C3 = 131 NOTE_CS3 = 139 NOTE_D3 = 147 NOTE_DS3 = 156 NOTE_E3 = 165 NOTE_F3 = 175 NOTE_FS3 = 185 NOTE_G3 = 196 NOTE_GS3 = 208 NOTE_A3 = 220 NOTE_AS3 = 233 NOTE_B3 = 247 NOTE_C4 = 262 NOTE_CS4 = 277 NOTE_D4 = 294 NOTE_DS4 = 311 NOTE_E4 = 330 NOTE_F4 = 349 NOTE_FS4 = 370 NOTE_G4 = 392 NOTE_GS4 = 415 NOTE_A4 = 440 NOTE_AS4 = 466 NOTE_B4 = 494 NOTE_C5 = 523 NOTE_CS5 = 554 NOTE_D5 = 587 NOTE_DS5 = 622 NOTE_E5 = 659 NOTE_F5 = 698 NOTE_FS5 = 740 NOTE_G5 = 784 NOTE_GS5 = 831 NOTE_A5 = 880 NOTE_AS5 = 932 NOTE_B5 = 988 NOTE_C6 = 1047 NOTE_CS6 = 1109 NOTE_D6 = 1175 NOTE_DS6 = 1245 NOTE_E6 = 1319 NOTE_F6 = 1397 NOTE_FS6 = 1480 NOTE_G6 = 1568 NOTE_GS6 = 1661 NOTE_A6 = 1760 NOTE_AS6 = 1865 NOTE_B6 = 1976 NOTE_C7 = 2093 NOTE_CS7 = 2217 NOTE_D7 = 2349 NOTE_DS7 = 2489 NOTE_E7 = 2637 NOTE_F7 = 2794 NOTE_FS7 = 2960 NOTE_G7 = 3136 NOTE_GS7 = 3322 NOTE_A7 = 3520 NOTE_AS7 = 3729 NOTE_B7 = 3951 NOTE_C8 = 4186 NOTE_CS8 = 4435 NOTE_D8 = 4699 NOTE_DS8 = 4978 REST = 0 # Ändere dies, um das Lied langsamer oder schneller zu machen tempo = 100 # Ändere dies auf den Pin, den du verwenden möchtest buzzer_pin = 25 buzzer = PWM(Pin(buzzer_pin)) # Noten der Melodie gefolgt von der Dauer melody = # Anzahl der Noten berechnen notes = len(melody) // 2 # Dauer einer ganzen Note in ms berechnen wholenote = (60000 * 4) / tempo led1 = Pin(17, Pin.OUT) led2 = Pin(16, Pin.OUT) led3 = Pin(27, Pin.OUT) led4 = Pin(14, Pin.OUT) leds = lastRandomNumber = -1 # Funktion zum Abspielen eines Tons def play_tone(pwm, freq, duration): pwm.freq(freq) pwm.duty(512) sleep(duration / 1000) pwm.duty(0) sleep(duration / 1000 * 0.1) # Setup und Melodie abspielen for i in range(0, len(melody), 2): note = melody duration = melody randomNumber = -1 while (lastRandomNumber == randomNumber): randomNumber = urandom.randint(0, 3) lastRandomNumber = randomNumber led = leds led.on() if duration > 0: note_duration = wholenote / duration else: note_duration = (wholenote / abs(duration)) * 1.5 if note == REST: sleep(note_duration / 1000) else: play_tone(buzzer, note, note_duration * 0.9) led.off() buzzer.deinit()

Ausblick

Im nächsten Beitrag werde ich dir zeigen, wie du mit einer Infrarot Fernbedienung die LEDs und den Piezo Buzzer bedienen kannst.
