Shelly 1 #2 - Temperatursensor DS18B20 anschließen

In diesem Beitrag möchte ich dir zeigen, wie du den Temperatursensor DS18B20 am Shelly 1 anschließen und in der zugehörigen App einrichtest.

Shelly 1 #2 - Temperatursensor DS18B20 anschließen Im zuvor veröffentlichten Beitrag Shelly 1 #1 – einrichten und Betrieb an einer Steckdose habe ich dir bereits gezeigt, wie du den Shelly an einer Steckdose einrichtest.

Sicherheitsvorschriften

Der Shelly wird in diesem Beitrag am Stromnetz von 230V angeschlossen, wenn du dieses nachbauen möchtest, solltest du die 5 Sicherheitsregeln im Umgang mit Strom beachten!

- Freischalten, - gegen Wiedereinschalten sichern, - Spannungsfreiheit feststellen, - Erden & Kurzschließen, - Benachbarte unter Spannung stehende Bauteile abschranken oder abdecken Die Spannungsfreiheit kannst du recht einfach mit einem berührungslosen Spannungsprüfer feststellen. Dieses, wie ich finde, nützliche Werkzeug kannst du günstig über ebay.de schon ab 16 € erstehen. Jedoch wird die Spannungsfreiheit nur mit einem zweipoligen Prüfgerät sichergestellt! Alles andere gilt nicht als sicher!

Benötigte Ressourcen für dieses Projekt

Wenn du das nachfolgende kleine Projekt nachbauen möchtest, dann benötigst du: - einen Shelly 1, - ein Schukostecker, - ca. 1,5 m 3x1,5 mm Anschlusskabel, - einen Temperatursensor DS18B20, sowie - ein Shelly Temperatur Addon Für das Einrichten in der Shelly App benötigst du natürlich noch ein Handy oder Tablett und eine aktive WLAN-Verbindung. Den Schukostecker erhältst du in diversen Ausführungen, je nachdem wie du den Shelly einsetzen möchtest, solltest du eine Spritzwassergeschützte Variante einsetzen. In meinem Fall nutze ich einen einfachen Stecker, da ich den Aufbau nur auf meinem Schreibtisch betreibe. Werkzeug Für den Aufbau habe ich folgendes Werkzeug gebraucht.

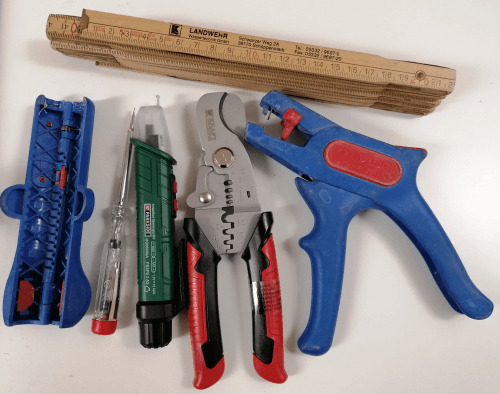

Wergzeuge zum Aufbau einer Schaltung mit 230V Spannung Statt des einfachen Spannungsprüfers, dem berührungslosen Spannungsprüfer würde ich jedoch ein zweipoliger Spannungsprüfer empfehlen, denn nur dieser kann garantieren, dass genau gemessen wird.

Temperatursensor DS18B20

Den Temperatursensor DS18B20 habe ich schon in diversen Beiträgen vorgestellt. - Arduino Lektion 48: Temperatursensor DS18B20 - Weekendprojekt: Relais & Temperatursensor DS18B20 steuern - Programmieren mit MicroPython #6: digitaler Temperatursensor DS18B20 am ESP32 Du bekommst diesen kleinen Sensor in zwei Ausführen, zum einen als einfaches Bauteil (TO92) und wasserdicht mit einer 1 m Zuleitung.

Temperatursensor DS18B20

Temperatursensor DS18B20, wasserdicht, mit 1 m Zuleitung Pinout des Temperatursensors Der Temperatursensor verfügt über 3 Beinchen, zwei sind für die Spannungsversorgung und eines für die Datenleitung.

Pinout - Temperatursensor DS18B20 Wenn du die wasserdichte Version hast, so sind die Kabel farblich markiert. - GND - schwarz - VCC - rot - Datenleitung - gelb / weiß Technische Daten des Temperatursensors - Betriebsspannung – 3.0V bis 5.5V - Messbarer Temperaturbereich von -55 °C bis +125 °C - Toleranz – ±0.5 °C - Auflösung des Thermometers von 9 bis 12bit - jeder Sensor hat einen eindeutigen und einmaligen 64bit Code auf dem onboard ROM

Aufbau des Shelly 1

Hier nun das Pinout des Shellys für den Anschluss unseres Temperatursensors.

Pinout des Shelly 1 Der Shelly liefert 3.3V und hat zwei GPIOs welche wir nutzen können. Somit könnten wir theoretisch sogar zwei solcher Sensoren anschließen. Ich zeige dir zunächst, wie du einen Sensor einrichtest.

Shelly Temperatur Addon

In diesem Beitrag verwende ich das Shelly Temperatur Addon welches einfach auf den Shelly gesteckt wird und der Sensor bzw. die Sensoren (maximal 3) sofort erkannt werden.

Shelly 1 mit Temperatur Addon Lieferumfang Zum Lieferumfang gehört: - 1 Temperatur Addon, - 1 Stecker mit ca. 25 cm langer Zuleitung (bereits vormontiert), - 3 Wagoklemmen

Shelly Temperatur Addon - verpackt

Aufbau der Schaltung

Für den Betrieb des Shellys benötigen wir eine 230V Spannungsversorgung, der Sensor bekommt über das Shelly Temperatur Addon welches auf den Shelly gesteckt wird, seine Spannung.

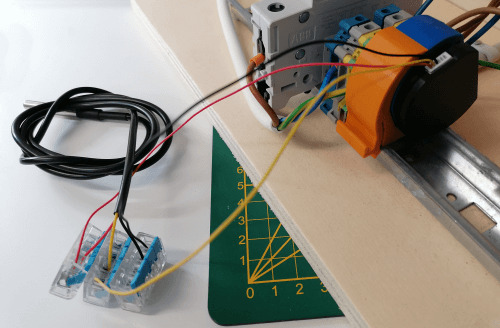

kleine Schaltung mit Shelly 1 und Temperatur Addon

Einbinden des Sensors in der App

Die Einbindung des Sensors ist sehr einfach, denn dieses geschieht automatisch, wenn das Shelly Temperatur Addon auf den Shelly gesteckt wird. (Bei mir hat es ein paar Sekunden gedauert.)

Shelly App mit einfachen Shelly 1

Shelly App mit Shelly 1 und Temperatursensor Das Menü in der Shelly App wird um die nachfolgenden Menüpunkte erweitert. - Sensor-Aktionen, - Externe Sensoren, - Temperatur-Automatisierung

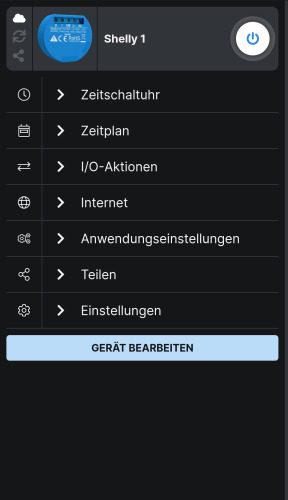

Shelly App - Menü "normal"

Shelly App - Menü mit externem Temperatursensor

Ausblick & Fazit

Nachdem wir jetzt den Sensor in der App eingerichtet haben, möchte ich dir in einem weiteren Beitrag zeigen, wie du eine Temperaturgesteuerte Steckdose erstellen kannst. Read the full article

#AndroidApp #DS18B20 #Hausautomatisierung #Shelly #ShellyApp #Temperatursensor

1 note · View note

draegerit · 3 years ago

Text

Arduino UNO R3 mit DS18B20 Sensor & Relais

In diesem Beitrag möchte ich dir zeigen, wie du am Arduino UNO R3 den Temperatursensor DS18B20 auslesen und temperaturabhängig ein Relais steuern kannst. https://youtu.be/pDUVVtkmna4 Den Temperatursensor DS18B20 habe ich dir bereits in diversen Beiträgen vorgestellt, vor allem für die Arduino Familie habe ich dir gezeigt wie dieser programmiert wird. - Arduino Lektion 48: Temperatursensor DS18B20 - Arduino Lektion 81: ESP-01S Temperatursensorshield DS18B20 - Weekendprojekt: Relais & Temperatursensor DS18B20 steuern - Ausgeben der Temperaturwerte des DS18B20 Sensors auf dem M5StickC - Programmieren mit MicroPython #6: digitaler Temperatursensor DS18B20 am ESP32 Hier soll es nun darum gehen wie du die Temperatur auslesen kannst du bei einem bestimmten Wert ein Relais aktivierst und bei Erreichen einem anderen Wert das Relais wieder deaktivierst. Die Idee dazu kam von einem Leser meines Blogs und diesem möchte ich den Beitrag widmen.

Benötigte Ressourcen für dieses Projekt

Für dieses kleine Projekt benötigst du: - einen Arduino UNO R3, - ein USB Datenkabel, - einen Temperatursensor DS18B20, - ein 4,7 kOhm Widerstand, - ein 400 Pin Breadboard, - ein paar Breadboardkabel, männlich - männlich, 10 cm Für den Temperatursensor DS18B20 gibt es auch eine passende Adapterplatine auf welchen du den Sensor einfach stecken kannst und somit die kleine Schaltung mit dem 4,7 kOhm Widerstand entfällt.

Pinout des Temperatursensor DS18B20

Der hier verwendete Sensor vom Typ DS18B20 verfügt über 3 Beinchen, welche wie folgt belegt sind:

Temperatursensor DS18B20

Pinout - Temperatursensor DS18B20

Aufbau der Schaltung - Temperatursensor DS18B20 mit Relais am Arduino UNO R3

Die Schaltung am Arduino UNO R3 ist recht übersichtlich, denn der Sensor und das Relais belegen jeweils einen digitalen Pin und werden mit GND und 5V am Arduino verbunden. BauteilArduino UNO R3Sensor DS18B20GNDGNDDATAdigitaler Pin D3VCC5VRelaisVCC5VIN1digitaler Pin D4GNDGND Die Schaltung sieht in meinem Fall wie folgt aus:

Schaltung - Arduino UNO R3 mit Temperatursensor DS18B20 und einfach Relaisplatine

Programmieren des Sensors und des Relais

Kommen wir nun dazu, das Programm zu erstellen. Wie am Anfang erwähnt wollen wir die Temperatur messen und bei einem bestimmten minimalen Wert soll ein Relais geschaltet werden, bei Erreichen eines höheren maximalen Wertes soll das Relais wieder deaktiviert werden. Installieren der benötigten Bibliothek für den Temperatursensor DS18B20 Zum einfachen Auslesen der Temperatur benötigen wir eine kleine Bibliothek. Diese installieren wir über den Bibliotheksverwalter der Arduino IDE, welchen du über das Hauptmenü "Sketch" > "Bibliothek einbinden" > "Bibliotheken verwalten..." Im geöffneten Bibliotheksverwalter suchen wir zunächst nach "ds18b20" (1) und wählen in den Suchergebnissen am Eintrag "DallasTemperature by Miles Burton" die Schaltfläche "Installieren" (2) wenn alles installiert ist können wir den Dialog über die Schaltfläche "Schließen" schließen.

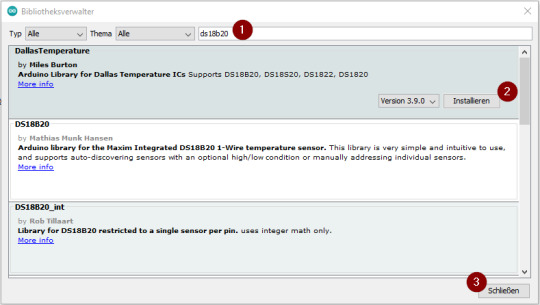

Bibliotheksverwalter der Arduino IDE - installieren der Bibliothek für den Sensor DS18B20 Für die installierte Bibliothek wird zusätzlich die Bibliothek OneWire benötigt hier müssen wir die Schaltfläche "Install all" betätigen.

Installieren der zusätzlich benötigten Bibliothek "OneWire" Wenn alles installiert ist, wird dieses über den kleinen, grünen Text "INSTALLED" angezeigt.

Erfolgreich installierte Bibliothek für den Sensor DS18B20

Quellcode

//Bibliotheken für die Kommunikation mit dem Sensor //DS18B20 #include #include //der digitale Temperatursensor vom Typ DS18B20 //ist am digitalen Pin D3 angeschlossen #define SENSOR 3 //die einfach Relaisplatine ist am //digitalen Pin D4 angeschlossen #define RELAIS 4 //minimale Temperatur const int MIN_TEMP = 26; //maximale Temperatur const int MAX_TEMP = 30; //initialisieren der Kommunikation über OneWire OneWire oneWire(SENSOR); DallasTemperature sensors(&oneWire); void setup(void) { //beginn der seriellen Kommunikation mit 9600baud //diese wird nur benötigt um die Sensordaten //auf der seriellen Schnittstelle auszugeben Serial.begin(9600); //beginn der Kommunikation mit den Sensoren sensors.begin(); //definieren das der digitale Pin des Relais //als Ausgang dient pinMode(RELAIS, OUTPUT); } void loop(void) { //Anfordern der Temperaturwerte sensors.requestTemperatures(); //Auslesen der Temperatur des ersten Sensors //da die Sensoren über eigene Adressen verfügen, können wir mehrere //Sensoren des Typs DS18B20 über eine Schnittstelle anschließen float tempC = sensors.getTempCByIndex(0); //Wenn erfolgreich eine Temperatur gelesen wurde, dann... if (tempC != DEVICE_DISCONNECTED_C) { //Ausgeben der Temperatur auf der seriellen Schnittstelle Serial.print("Temperatur des Sensors mit ID 0 ist: "); Serial.println(tempC); } else { //andernfalls soll eine Fehlermeldung ausgegeben werden Serial.println("Fehler: Es konnten keine Daten ermittelt werden!"); //verlassen der Loop Funktion return; } //Wenn die gelesene Temperatur kleiner / gleich als der Wert der Konstante MIN_TEMP ist, //dann soll das Relais aktiviert werden. if (tempC = MAX_TEMP) { //Ist der gelesene Wert jedoch größer / gleich als der Wert der Konstante MAX_TEMP so //soll das Relais deaktiviert werden. digitalWrite(RELAIS, HIGH); } } Read the full article

#ArduinoUNOR3 #DS18B20 #Relais

0 notes

draegerit · 5 years ago

Text

ESP Weekendprojekt #1: DIY WiFi Wetterstation

In diesem Beitrag möchte ich dir zeigen wie du dir mit wenigen Bauteilen, relativ günstig und vor allem an einem Wochenende eine kleine DIY WiFi Wetterstation aufbaust.

DIY Wetterstation mit Wemos D1 Mini & DHT11 Sensor

Ziel

Das Ziel soll es zunächst sein die Wetterstation aufzubauen und eine kleine Webseite zu erstellen auf welcher die Messdaten eines DHT11 (Temperatur & relative Luftfeuchtigkeit) anzeigt.

Wemos D1 mini DHT11 Shield Die Webseite kann von einem Smartphone, Tablet oder ähnlichem Gerät aufgerufen werden. Dabei spielt die Zielplattform (Android, iPhone, Windows Phone) keine Rolle.

benötigte Bauteile

Beschreibung Preis Wemos D1 Mini 2 € Wemos D1 Mini, DC Power Supply Modul 2 € Wemos D1 Mini, DHT11 3,5 € Wemos D1 Mini, Dual Base Shield 1 € Batterieclip mit Anschlußkabel und Hohlbuchse 1 € 9V Blockbatterie** 1 € Frischebox (als Gehäuse)* 1,5 € Micro USB Kabel (min. 1m) 3 € 4x M3 Schraube inkl. Mutter 3 € 1x kleinen Kabelbinder (für die Batterie) * Die Frischebox habe ich aus dem örtlichen Woolworth für knapp 1,5€ erhalten , natürlich findet man diese auch im T€di, 1€ Shop, Thomas Phillips oder andere günstige Märkte. ** Die 9V Block Batterie erhält man in jedem gut sortierten Supermarkt (zbsp. Aldi, Lidl). Die Gesamtkosten des Projektes betragen ca. 18€.

Werkzeuge

Bohrmaschine, 10er Holzbohrer Lötkolben, 15 Watt Lötzinn, hitzebeständige Unterlage evtl. dritte Hand, Seitenschneider, Entlötpumpe,

Aufbau

Der Vorteil am Wemos D1 Mini ist das, die Module nachdem Löten einfach zusammengesteckt werden können. Jedoch muss man darauf achten das die Module korrekt zusammengesteckt werden, d.h. man muss auf die Beschriftung der Platine achten!

Pinbelegung auf den Shields Die Module werden fast komplett zerlegt geliefert d.h. wir müssen zunächst die Pins anlöten.

Wemos D1 mini Shield - DC Power Shield Es empfiehlt sich für das zusammenlöten ein kleines, 170 Pin, Breadboard zu verwenden, auf dieses Breadboard lassen sich die Pins im geradezu 90 Grad Winkel stecken und somit ist die Platine zum löten bestens ausgerichtet.

Breadboards das Gehäuse Es gibt einige Gehäuse welche man mit einem 3D Drucker drucken kann, die entsprechenden Vorlagen findet man zbsp. unter Thingiverse.com. In diesem kleinen Weekend Projekt möchte ich jedoch auf eine einfache Frischebox zurückgreifen denn das drucken eines solches Gehäuses würde selber ein Wochenende dauern. (natürlich ist das abhängig vom 3D Drucker)

Frischebox als Gehäuse für die DIY Wetterstation Ich verwende eine Frischebox mit den Abmaßen nutzbare Fläche 70mm x 70mm Höhe 40mm In dieses Gehäuse wird nun mit einem 10er Holzbohrer in jede Seite ein Loch gebohrt. Das Loch wird anschließend mit einem scharfen Taschenmesser (zbsp. Opinel Nr.9) oder einem Cuttermesser entgratet. Bodenplatte Damit die Dual Base Plate des Wemos und die 9v Batterie sicher im Gehäuse verstaut und untergebracht ist, benötigen wir eine kleine Bodenplatte im Maß von 70mm x 70mm. Hier bietet sich einfaches 3mm Sperrholz an, dieses bekommst du in jedem Baumarkt (und wenn man lieb fragt sägen diese einem das auf genau richtige Maß zurecht). Ich verwende hier mir meinen 3D Drucker mit transparentem, 1,75mm Filament.

Bodenplatte - DIY Wetterstation Zum selber nachdrucken, findest du hier das STL File: Auf die Bodenplatte kann man nun mit den M3 Schrauben die Dual Base Plate des Wemos D1 mini festschrauben. Oder aber man verwendet kleine Plastikschrauben inkl. Abstandshalter und Muttern. Diese gibt es im Sortiment auf zbsp. ebay.de für 10 Euro in Schwarz oder Weiß.

Abstandhalter & Schraubensortiment Wer etwas mehr investieren möchte, kann sich diese auch in Messing oder sogar Edelstahl kaufen, diese sind jedoch deutlich teuer. zusammenstecken der Shields Die Shields des Wemos D1 mini kann man ineinander stecken. Ein Problem gibt es nur bei recht großen Modulen auf den Shields oder aber wo es keinen Sinn ergibt zbsp. OLED Display, 8x8 LED Matrix, Button Shield. Jedoch kann man die hier verwendeten Shields in fast unendlichen Möglichkeiten zusammenstecken. Dadurch das ich am Powwer Shield die Stiftleisten ohne Buchsenleiste angelötet habe, bin ich hier etwas eingeschränkt. Aber das ist kein Problem. Anschluß der Batterie Die 9V Block Batterie wird mit einem Batterieclip angeschlossen. Am einfachsten ist der Batterieclip mit einem Hohlstecker denn dieser kann in das Power Shield gesteckt werden ohne das man auf die korrekte Polung achten. Ich verwende einen Batterieclip ohne Hohlstecker jedoch gibt es da keine großen Unterschiede.

Programmierung

Die Programmierung des Sketches möchte ich in 6 Stufen machen. Mit jeder Ausbaustufe wächst das kleine Projekt und wir haben nach jeder dieser Stufe ein fertiges "Produkt". Wichtig: Die ersten beiden Ausbaustufen werden in der dritten Ausbaustufe zusammengeführt und für alle anderen benötigt, d.h. du kannst ab der Ausbaustufe 3 jeweils zu der Stufe wechseln welche du für dein Projekt benötigst. Ausbaustufe 1 - Daten auf der seriellen Schnittstelle ausgeben In der erstes Ausbaustufe werden die Daten (Temperatur und relative Luftfeuchtigkeit) des DHT11 Sensors auf der seriellen Schnittstelle ausgegeben. Dieses habe ich bereits in dem Beitrag Wemos D1 mini Shield: DHT11 Sensor behandelt. #include "DHT.h" //DHT Bibliothek //Pin an welchem der DHT11 Sensor angeschlossen ist. //Beim DHT11 Shield ist es der digitale Pin D4. #define DHTPIN D4 //Festlegen welcher Typ von DHT Sensor verwendet wird. #define DHTTYPE DHT11 //Initialisieren des Sensors mit dem Anschluss und dem Typ DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(9600); //Begin der seriellen Kommunikation mit 9600 Baud. //Ausgabe eines Textes auf dem seriellen Ausgang. Serial.println("Wemos D1 mini DHT11 Shield"); dht.begin(); //DHT Kommunikation beginnen. } void loop() { //Der DHT11 Sensor liefert alle 2 Sekunden einen neuen //Wert daher lohnt es sich nicht die loop konstant durchlaufen //zu lassen. delay(2000); //lesen der Luftfeuchtigkeit double luftfeuchtigkeit = dht.readHumidity(); //lesen der Temperatur in Grad Celsius double temperaturC = dht.readTemperature(); //lesen der Temperatur in Grad Fahrenheit //mit dem Boolean Parameter wird "gesteuert" ob //die Temperatur in Fahrenheit oder Celsius ausgegeben wird. double temperaturF = dht.readTemperature(true); //Prüfen ob die Werte erfolgreich gelesen wurden. if (isnan(luftfeuchtigkeit) || isnan(temperaturC) || isnan(temperaturF)) { Serial.println("Fehler beim lesen von Daten."); return; } Serial.print("Luftfeuchtigkeit: "); Serial.print(luftfeuchtigkeit); Serial.println(" %\t"); Serial.print("Temperatur: "); Serial.print(temperaturC); Serial.print(" °C "); Serial.print(temperaturF); Serial.println(" °F\t"); } Ausbaustufe 2 - Webserver einrichten Im zweiten Abschnitt werden wir nun zum bestehenden Sketch die Eigenschaften für einen Webserver hinzufügen. Diese Eigenschaften benötigen wir damit wir später mit einem Browser oder einer Anwendung auf den Webserver zugreifen und so die Daten empfangen können. #include const char* ssid = ""; //SSID aus dem Router const char* password = ""; //Passwort für den Zugang zum WLAN WiFiServer server(80); void setup() { Serial.begin(115200); //Baudrate für die Serielle Geschwindigkeit. delay(10); //10ms. Warten damit die Seriele Kommunikation aufgebaut wurde. Serial.print("Aufbau der Verbindung zu: "); //Ausgabe der SSID auf der Seriellen Schnittstelle. Serial.println(ssid); WiFi.begin(ssid, password); //Initialisieren der Wifi Verbindung. while (WiFi.status() != WL_CONNECTED) { //Warten bis die Verbindung aufgebaut wurde. delay(500); //Einen Punkt auf der Seriellen Schnittstelle ausgeben so das der Benutzer erkennt dass, das Sketch noch läuft. Serial.print("."); } //Bei erfolgreicher Verbindung wird der folgende Text ausgeben. Serial.print("Mit "); Serial.print(ssid); Serial.print("erfolgreich verbunden!"); server.begin(); // Starten des Servers. Serial.println("Server gestartet"); //Ausgabe auf der Seriellen Schnittstelle das der Server gestartet wurde. // Ausgabe der IP Adresse Serial.print("Adresse : http://"); Serial.print(WiFi.localIP()); Serial.println("/"); } void loop() { WiFiClient client = server.available(); if (!client) { return; } // Wenn sich ein Client verbunden hat solange warten bis Daten gesendet werden. Serial.println("Neuer Client verbunden."); while (!client.available()) { delay(1); } client.flush(); delay(1500); } Es muss nun noch die SSID und das Passwort in die entsprechende Variablen eingegeben werden. Wenn man nun den Sketch auf den Microcontroller hochläd dann sollte nach einer kleinen Wartezeit der Server sich mit dem Router verbinden.

Ausgabe des Sketches auf dem seriellen Monitor der Arduino IDE Ausbaustufe 3 - zusammenfügen der Sketche Als nächstes wollen wir nun die beiden ersten geschriebenen Sketche zu einem zusammenfügen und die Daten in zwei Funktionen auslesen (einmal die Temperatur, einmal die relative Luftfeuchtigkeit). Diese Funktionen werden wir im späteren verlauf weiter verwenden. #include #include "DHT.h" const char* ssid = ""; //SSID aus dem Router const char* password = ""; //Passwort für den Zugang zum WLAN WiFiServer server(80); #define DHT11PIN D4 #define DHT11TYPE DHT11 DHT dht11(DHT11PIN, DHT11TYPE); void setup() { Serial.begin(115200); //Baudrate für die Serielle Geschwindigkeit. delay(10); //10ms. Warten damit die Seriele Kommunikation aufgebaut wurde. Serial.print("Aufbau der Verbindung zu: "); //Ausgabe der SSID auf der Seriellen Schnittstelle. Serial.println(ssid); WiFi.begin(ssid, password); //Initialisieren der Wifi Verbindung. while (WiFi.status() != WL_CONNECTED) { //Warten bis die Verbindung aufgebaut wurde. delay(500); //Einen Punkt auf der Seriellen Schnittstelle ausgeben so das der Benutzer erkennt dass, das Sketch noch läuft. Serial.print("."); } Serial.println(""); //Bei erfolgreicher Verbindung wird der folgende Text ausgeben. Serial.print("Mit "); Serial.print(ssid); Serial.print(" erfolgreich verbunden!"); server.begin(); // Starten des Servers. Serial.println("Server gestartet"); //Ausgabe auf der Seriellen Schnittstelle das der Server gestartet wurde. // Ausgabe der IP Adresse Serial.print("Adresse : http://"); Serial.print(WiFi.localIP()); Serial.println("/"); dht11.begin(); } void loop() { WiFiClient client = server.available(); if (!client) { return; } // Wenn sich ein Client verbunden hat solange warten bis Daten gesendet werden. Serial.println("Neuer Client verbunden."); while (!client.available()) { delay(1); } Serial.println(getTempCelsius()); Serial.println(getTempFahrenheit()); Serial.println(getHumidity()); client.flush(); delay(1500); } //Temperatur in Celsius vom Sensor DHT11 lesen float getTempCelsius() { return getTemp(false); } //Temperatur in Fahrenheit vom Sensor DHT11 lesen float getTempFahrenheit() { return getTemp(true); } //Liefert die Temperatur vom DHT11 Sensor //der Parameter inFahrenheit steuert ob //die Temperatur in Fahrenheit (true) oder in Celsius (false) //geliefert wird. float getTemp(bool inFahrenheit) { float tempValue = dht11.readTemperature(inFahrenheit); if (isnan(tempValue)) { Serial.println("DHT11 konnte nicht ausgelesen werden"); tempValue = -1; } return tempValue; } //Lesen der relativen Luftfeuchtigkeit vom DHT11 Sensor float getHumidity() { float humidity = dht11.readHumidity(); if (isnan(humidity)) { Serial.println("DHT11 konnte nicht ausgelesen werden"); humidity = -1; } return humidity; } Wenn wir also nun in einem Browser die IP Adresse eingeben welche auf dem seriellen Monitor der Arduino IDE angezeigt wird, eingeben dann sehen wir zwar keine Ausgabe im Browser aber wir erhalten auf dem seriellen Monitor der Arduino IDE folgende Ausgabe: .......Mit FRITZBox7590GI24 erfolgreich verbunden!Server gestartet Adresse : http://192.168.178.41/ Neuer Client verbunden. 24.00 75.20 45.00 Neuer Client verbunden. 24.00 75.20 45.00 Neuer Client verbunden. 24.00 75.20 43.00 Neuer Client verbunden. 24.00 75.20 43.00 In diesem Fall habe ich 3x die Seite mit der Taste "F5" aktualisiert. Mit diesem Sketch können wir nun die weiteren Ausbaustufen des Projektes durchführen. Ausbaustufe 4 - Daten als JSON Bereitstellen Wenn wir die Daten des DHT11 Sensors mit einem anderen System (zbsp. Raspberry PI oder ähnliches) benötigen wir ein einfaches, lesbares Format. Hier bieten sich XML und JSON an. Für dieses Projekt möchte das JSON Format benutzen. { "temperatur": { "celsius": 21.00, "fahrenheit": 69.80 }, "humidity": 39.00 } Zunächst schreiben wir uns eine Funktion in welcher wir eine Rückgabe / Respond an den Client senden. Dieser Respond kann von einem Browser (wie Mozilla FireFox, Google Chrome) oder aber auch einem Tool wie Postman empfangen und angezeigt werden. Als Parameter übergeben wir dieser Funktion den bereits verbundenen WiFiClient. In der ersten Zeile wird der HTTP Header sowie der Content-Type gesetzt. Über diese Daten kann dann das Tool bzw. der Browser ermitteln um welche Daten es sich handelt und vorallem ob alles richtig abgelaufen ist. Bei einem Fehler könnte man zbsp. einen anderen HTTP Fehlercode senden. Der Content-Type wird in einigen Browsern auch verwendet um die Daten Formatiert anzeigen zu lassen. void sendRespond(WiFiClient client){ client.println("HTTP/1.1 200 OK"); client.println("Content-Type: application/json"); client.println(""); client.print("{"); client.print("\"temperatur\":"); client.print("{"); client.print("\"celsius\":"); client.print(getTempCelsius()); client.print(","); client.print("\"fahrenheit\":"); client.print(getTempFahrenheit()); client.print("},"); client.print("\"humidity\":"); client.print(getHumidity()); client.println("}"); } Die Funktion "sendRespond" wird nun in der Loop eingebunden. Da wir dafür einen verbundenen Client benötigen (wo sollen wir sonst die Daten hinsenden?) muss dieses nach der Schleife " while (!client.available())" geschehen. Jedoch muss dieses auch vor dem Absenden der gesamten Daten an den Client passieren ("client.flush();"). Serial.println("Neuer Client verbunden."); while (!client.available()) { delay(1); } sendRespond(client); client.flush(); Wenn die neue Funktion implementiert wurde, kann nun der Sketch erneut auf den Wemos D1 mini geladen werden und wir können einen Test durchführen. Ich nutze zunächst das Tool Postman. (Dieses habe ich auch bereits in anderen Beiträgen auf diesem Blog eingesetzt.)

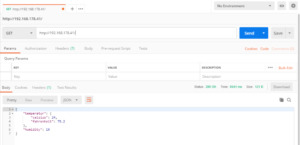

DIY Wetterstation - JSON Respond Wir haben also nun unsere Daten im JSON Format vorliegen und könnten nun damit weiterarbeiten. ein kleines Oracle Java Programm Hier nun ein kleines Oracle Java Programm welches die Daten vom Wemos D1 Mini empfängt und in einem Diagramm anzeigt. Es muss nur die Zieladresse und der Intervall ein 100 Millisekunden Schritten eingegeben werden. Wenn du möchtest kannst du dir die Anwendung nachfolgend herunterladen. Wenn du das Projekt gerne fortführen möchtest dann findest du hier das gesamte Eclipse Projekt. Python3 Script Natürlich kann man das auch mit Python lösen, hier also nun ein Script welches 5 Datenpakete sammelt und diese dann in einem Liniendiagramm anzeigt. import http.client import json import time import matplotlib.pyplot as plt dataList = index = 0 while index conn = http.client.HTTPConnection("192.168.178.41") conn.request("GET","/") response = conn.getresponse() ##print("Status ",response.status, response.reason) jsonValue = response.read() dht11Value_dict = json.loads(jsonValue) dataList.append(dht11Value_dict) time.sleep(2) index += 1 tempClist = tempFlist = humidityList = for d in dataList: tempClist.append(d) tempFlist.append(d) humidityList.append(d) #Plot a line graph plt.plot(tempClist, label='Temp. Celsius') plt.plot(tempFlist, label='Temp. Fahrenheit') plt.plot(humidityList, label='rel. Luftfeuchtigkeit') # Add labels and title plt.title("DHT11 Sensordaten") plt.xlabel("Zeit") plt.ylabel("Wert") plt.legend() plt.show()

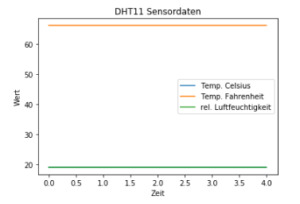

DHT11 Sensordaten in einem Liniendiagramm Da die Temperatur in Celsius den gleichen Wert wie die relative Luftfeuchtigkeit hatte, sind diese beiden Linien übereinander und man sieht nur die zuletzt gezeichnete Linie! Ausbaustufe 5 - Daten in einer Webseite darstellen Die Daten eines DHT11 Sensors habe ich bereits im Beitrag WEMOS D1 – WLAN Thermometer mit DHT11 Sensor ausführlich behandelt jedoch möchte ich dieses hier zusätzlich aufzählen da dieses zum Thema gehört. Daten als Text darstellen Im einfachsten Fall werden die Daten als Text auf einer Webseite angezeigt. void sendRespond(WiFiClient client) { client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html"); client.println(""); client.print(""); client.print(""); client.print(""); client.print("Temperatur"); client.print(""); client.print("Celsius: "); client.print(getTempCelsius()); client.print("°C"); client.print("Fahrenheit: "); client.print(getTempFahrenheit()); client.print("°F"); client.print(""); client.print(""); client.print("relative Luftfeuchtigkeit: "); client.print(getHumidity()); client.print("%"); client.print(""); client.print(""); client.println(""); } Wenn man nun im Browser die IP-Adresse des Wemos D1 Mini eingibt erhält man folgende Ausgabe:

Ausgabe der Daten in Textform Um die Daten zu aktualisieren muss man nun jeweils im Browser die F5 Taste betätigen. automatische Aktualisierung nach x Sekunden Man kann auch die Seite nach x Sekunden aktualisieren, dazu können wir entweder ein Redirect auf die selbe Seite machen oder die Daten per Ajax nachladen. Im einfachsten Fall (dem Redirect) brauchen wir nur folgendes hinzufügen. client.println(""); String ipAddress = WiFi.localIP().toString(); client.println(""); client.println(""); Im dem META Tag wird definiert das ein redirect auf die IP-Adresse des Wemos D1 Mini nach 10 sek. durchgeführt wird. Ausbaustufe 6 - Daten in einem Diagramm darstellen Wie man Daten von einem DHT11 Sensor in einer kleinen Webseite anzeigt, habe ich bereits im Beitrag WEMOS D1 – WLAN Thermometer mit DHT11 Sensor ausführlich behandelt. In diesem Abschnitt möchte ich jedoch trotzdem dieses behandeln. void sendRespond(WiFiClient client) { client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html"); client.println(""); client.println(""); client.println(""); client.println(""); client.println(""); client.println(""); client.println(""); String ipAddress = WiFi.localIP().toString(); client.println(""); client.println("DIY - Wetterstation - DHT11 Sensordaten"); client.println(""); client.println(""); client.println(""); client.println(""); client.println(""); client.println("google.charts.load('current', {'packages':});"); client.println("google.charts.setOnLoadCallback(drawCharts);"); client.println("function drawCharts() {"); client.print("drawTempChart("); client.print(getTempCelsius()); client.print(");"); client.print("drawPressChart("); client.print(getHumidity()); client.print(");"); client.println("}"); client.println(""); client.println(""); client.println(""); } Ich verwende hier zusätzlich 2 Resourcen welche auf "meinem" Server unter "http://progrs.draeger-it.blog/wemosd1/dht11" liegen. Wenn man nun die IP-Adresse des Wemos D1 Mini in den Browser eingibt, erhält man folgende Ausgabe.

DHT11 Sensordaten auf Google Gauges Die Seite wird nach 10 Sekunden automatisch aktualisiert. Liniendiagramm Möchte man die Daten in einem Verlauf betrachten so sollten diese Daten in einem Liniendiagramm dargestellt werden. Für dieses Liniendiagramm verwende ich die ebenfalls kostenfreie Bibliothek von Google welche du unter https://developers.google.com/chart/interactive/docs/gallery/linechart findest. Wir wollen zunächst die Temperatur in Celsius sowie die relative Luftfeuchtigkeit anzeigen. (Ich lasse in diesem Beispiel die Temperatur in Fahrenheit mal außen vor.) Diese Sensordaten müssen wir zwischenspeichern ich nutze dazu ein Mehrdimensionales Array. float chartData = {}; Beginnen wollen wir jedoch zunächst mit einem leeren Array. Zusätzlich benötigen wir jedoch noch eine Variable wo wir die Einträge hochzählen wollen. int counter = -1; Da Arrays mit dem Index 0 beginnen, beginnt unser Zähler bei -1. In der Methode zum schreiben der HTML Seite, zählen wir zunächst unsere Variable "counter" um eins hoch. Danach prüfen wir ober der Wert der Variable in dem maximalen Gültigkeitsbereich des Arrays liegt. Wenn dieser erreicht wurde, beginnen wir wieder bei 0. Danach wird die Seite aufgebaut. void sendRespond(WiFiClient client) { counter++; if(counter > (MAX_DATA-1)){ counter = 0; } chartData = getTempCelsius(); chartData = getHumidity(); client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html"); client.println(""); client.println(""); client.println(""); client.println(""); client.println(""); client.println(""); client.println(""); String ipAddress = WiFi.localIP().toString(); client.println(""); client.println("DIY - Wetterstation - DHT11 Sensordaten"); client.println(""); client.println(""); client.println(""); client.println(""); client.println("google.charts.load('current', {'packages':});"); client.println("google.charts.setOnLoadCallback(drawCharts);"); client.println("function drawCharts() {"); client.println("var data = new google.visualization.DataTable();"); client.println("data.addColumn('number', 'Zaehler');"); client.println("data.addColumn('number', 'Temperatur in Celsius');"); client.println("data.addColumn('number', 'rel. Luftfeuchtigkeit');"); client.println(" data.addRows(); client.print(","); client.print(chartData); client.print("]"); if(i != counter){ client.print(","); } } client.println("]);"); client.println("drawLineChart(data);"); client.println("}"); client.println(""); client.println(""); client.println(""); } Wie bereits erwähnt verwenden wir die Google Bibliothek zum zeichnen des Linien Diagramms diese Bibliothek ist eine JavaScript Bibliothek und wird mit den Daten aus unserem Array befüllt. Dieses JavaScript Objekt übergeben wird nun unserer JavaScript Funktion auf dem Server. eine Tabelle mit Daten implementieren Die Daten werden im Liniendiagramm angezeigt jedoch wäre es noch besser wenn die Daten zusätzlich in einer Tabelle angezeigt würden. Hier können wir uns zusätzlich in der Schleife unsere Tabelle aufbauen und später positionieren. String tableData = ""; for(int i=0;i Read the full article
